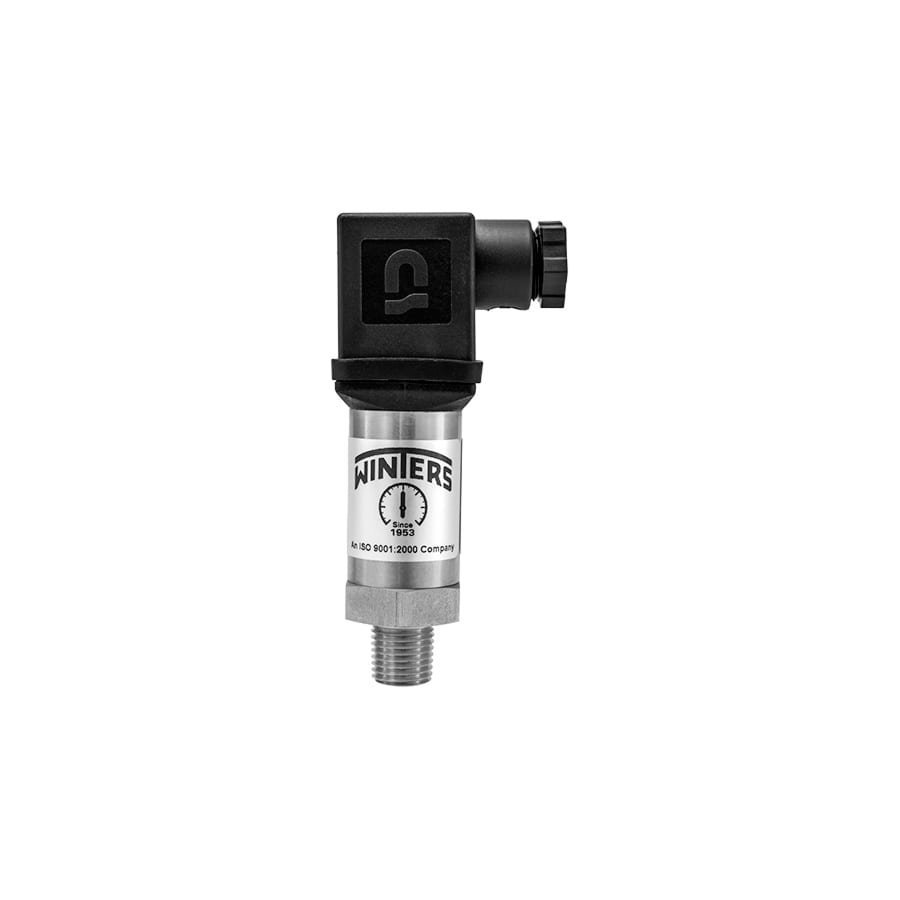

LE3200 Transmisor de presión de uso general rango 0-200psi salida 4-20mA 9-40VDC

LE3200
  • Desarrollado para su uso en la industria general y aplicaciones OEM, donde la versatilidad y la economía son requisitos
  • Construcción compacta de acero inoxidable con sensor cerámico
  • Los rangos disponibles incluyen in/Hg hasta 5.000 psi
  • Amplia gama de conexiones mecánicas y eléctricas
  • ±0,5% de precisión
  • NEMA 4X / IP65 e IP67
  • CSA aprobado 2 hilos, 4-20 mA de salida
  • Compatible con CE y RoHS
  • Aprobado para uso al aire libre
  • personalizable
  • 5 años de garantía

FICHA TECNICA

INSTRUCCIONES

DIBUJO TECNICO

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Señal de salida

Estándar de 2 hilos: 4-20 mA / Vs = 8-32 Vcc (CSA)

Opcional de 3 hilos: 0-10 V / Vs = 14-30 Vdc

Ratiométrico opcional de 3 hilos: Vsig = 0.5-4.5 Vs / Vs = 5 ± 0.5 Vdc

exactitud ±0,5% FOE
aprobación
Certificado CSA para equipos eléctricos
Carga permisible

2 hilos: Rmax = [(Vs – Vs min) / 0.02] Ohm

3 hilos: Rmin = 10 kOhm

Efectos de influencia

Suministro: 0.05% FSO / 10 V

Carga: 0.05% FSO / kOhm

tiempo de respuesta

2 hilos: <10 ms

3 hilos: <3 ms

Tasa de medición 1 kilociclo
Error térmico <±0.5% FSO / 10K
Temperaturas permisibles

Medio: -13 °F a 257 °F (-25 °C a 125 °C)

Entorno electrónico: -13 °F a 185 °F (-25 °C a 85 °C)

Almacenamiento: -40 ° F a 185 ° F (-40 ° C a 85 ° C)

Protección contra cortocircuitos

permanente

Ratiométrica de 3 hilos: Ninguna

Protección de polaridad inversa Sin daños. Sin función.
Protección electromagnética Emisión e inmunidad según EN 61326
estabilidad

Vibración: 10 g, 25 Hz a 2 kHz según DIN EN 60068-2-6

Choque: 500 g / 1 ms según DIN EN 60068-2-27

Grado de contaminación 4, equipo eléctrico para uso al aire libre
Puerto de Presión / Vivienda 304 SS
Piezas mojadas

Sellos: FKM (estándar)

Diafragma: Cerámica AI2O3 96%

peso 120 g
Consumo actual

2 hilos: 25 mA máx.

Voltaje de 3 hilos: 5 mA (corriente de cortocircuito 20 mA)

Ratiométrica de 3 hilos: 1,5 mA

Estabilidad a largo plazo <±0,3% FOE/año en condiciones de referencia
Vida útil de la operación >100 × 106 Ciclos
Conformidad CE

Directiva EMC: 2004/108/EC

Directiva sobre equipos a presión: 97/23/CE (módulo A). Válido para dispositivos con sobrepresión máxima permisible > 3,000 psi
