Especificaciones Técnicas

• Tamaños Disponibles: 1/2”, 3/4”, 1”

• Presión Diferencial Máxima (∆p máximo):
  • 1/2”: 5 psi

  • 3/4”: 8 psi

  • 1”: 11 psi

• Factor de Flujo (Kv):
  • 1/2”: 0,60

  • 3/4”: 1,40

  • 1”: 2,50

Materiales Disponibles

• Latón

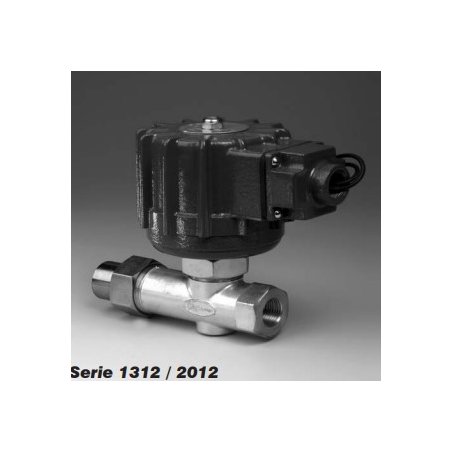

  • Catálogo Nº: 2012BS404NA, 2012BS406NA, 2012BS506NA, etc.

• Acero Inoxidable AISI 304
  • Catálogo Nº: 1312SS404NA, 1312SS406NA, 1312SS506NA, etc.

Características Operacionales

• Normalmente Cerrada:
  • Peso:
    • 1/2”: 3,4 kg (7,5 lb)

    • 3/4”: 3,6 kg (7,9 lb)

    • 1”: 3,8 kg (8,4 lb)

  • Temperatura Máxima:
    • En °C: Varía según el modelo

    • En °F: Varía según el modelo

• Normalmente Abierta:
  • Mismas especificaciones que la versión normalmente cerrada.

Nota Importante:

• Uso en Corriente Continua (CC): La presión diferencial máxima de operación se reduce en un 25% de lo indicado en la tabla.

• Para Vapor a 10 bar: Ver especificaciones marcadas con (*)
