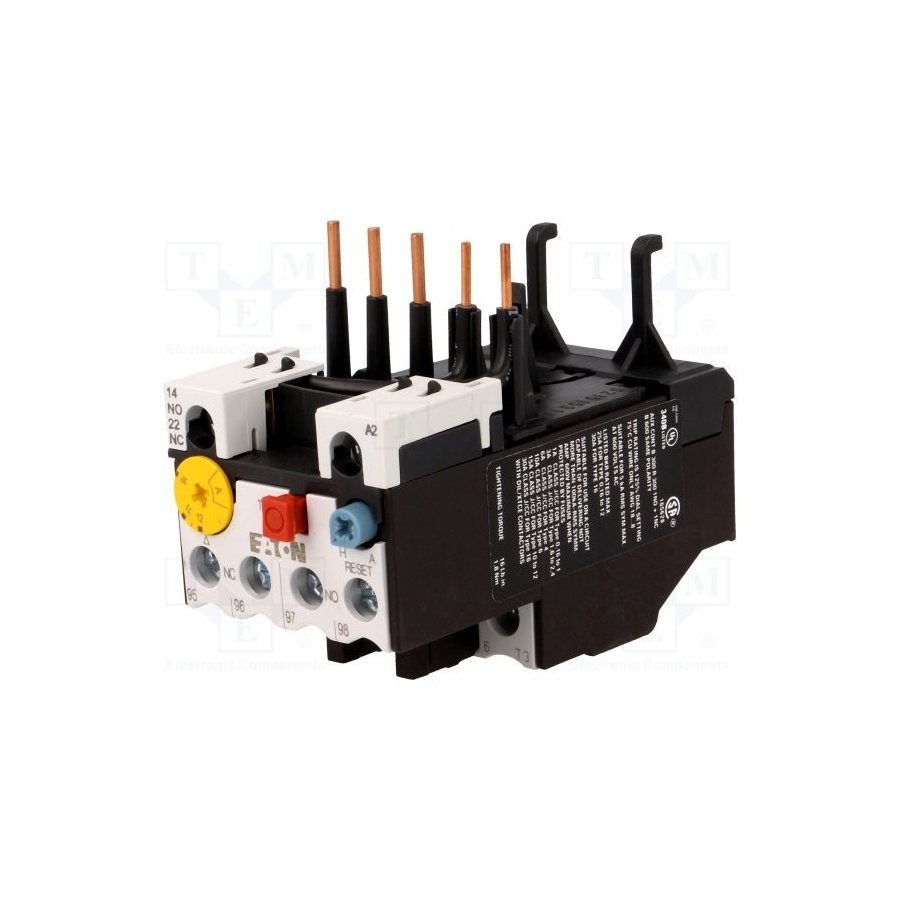

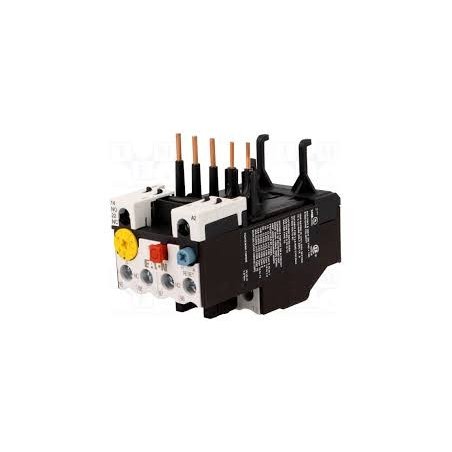

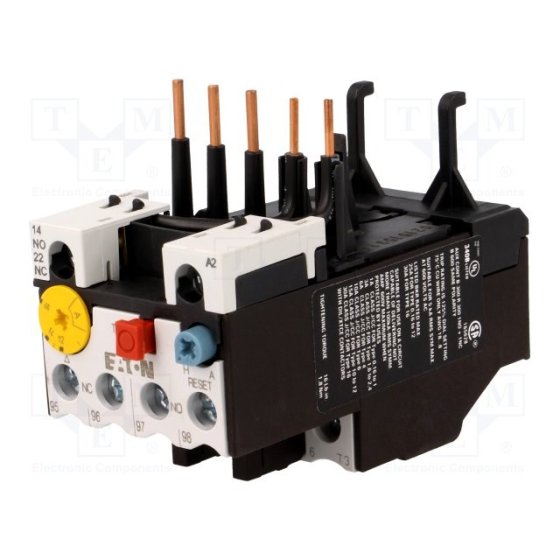

290168 Relé de sobrecarga, 12 - 16 A, 1 N / O + 1 N / C ZB12-16

ZB12-16

290168 ZB12-16 Relé de sobrecarga

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Programa de entrega
Gama de productos
    Relé de sobrecarga ZB hasta 150 A
Gama de productos

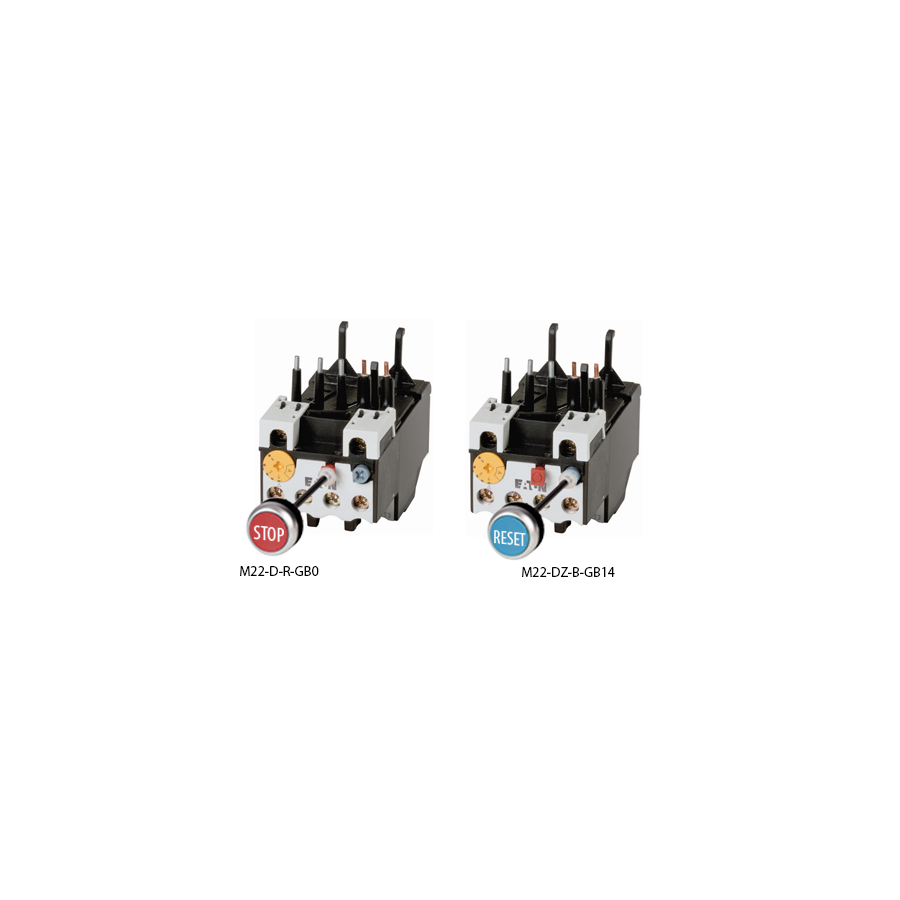

    Accesorios
Accesorios
    Relés de sobrecarga
Tamaño del marco
    ZB12
Sensibilidad a fallas de fase
    IEC / EN 60947, VDE 0660 Parte 102
Descripción
    Botón de prueba / apagado
Restablecer el pulsador manual / automático
Liberación sin disparo
Tipo de montaje
    Montaje directo
Yo r UN 12 - 16
Secuencia de contacto

Contactos auxiliares

N / O = Normalmente abierto
    1 N / O
N / C = Normalmente cerrado
    1 N / C
Para usar con
    DILM7, DILM9, DILM12, DILM15,
DIULM7, DIULM9, DIULM12,
SDAINLM12,
SDAINLM16,
SDAINLM22
Protección contra cortocircuitos

Escriba la coordinación "1"
gG / gL UN 50
Escriba la coordinación "2"
gG / gL UN 25
Notas

Liberación de sobrecarga: disparo clase 10 A

dispositivo de protección contra cortocircuitos: observe el fusible máximo permitido del contactor con el montaje directo del dispositivo.

Adecuado para la protección de Ex e-motores.

 II (2) G [Ex d] [Ex e] [Ex px], II (2) D [Ex p] [Ex t]

PTB 10 ATEX 3010

Observe el manual MN03407005Z-DE / EN.

Notas
Ajustado directamente al contactor

1 Contactor

Datos técnicos
</
General
Estándares
    IEC / EN 60947, VDE 0660, UL, CSA
Pruebas climáticas
    Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente


    Rango de operación según IEC / EN 60947
PTB: -5 ° C - +55 ° C
Abierto
  DO -25 - +55
Adjunto
  DO - 25 - 40
Compensación de temperatura
    Continuo
Peso
  kg 0.145
Resistencia mecánica a los golpes
  gramo 10 duración de choque
sinusoidal
10 ms
Grado de protección
    IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
    Prueba de dedos y dorso de la mano
Principales caminos de conducción
Tensión soportada de impulso nominal
imp V AC 6000
Categoría de sobretensión / grado de contaminación
    III / 3
Voltaje de aislamiento nominal
i V 690
Voltaje operativo nominal
e V AC 690
Aislamiento seguro según EN 61140

Entre contactos auxiliares y contactos principales
  V AC 440
Entre los circuitos principales
  V AC 440
Error residual de compensación de temperatura> 40 ºC
    ≦ 0.25% / K
Pérdida de calor actual (3 conductores)

Valor inferior del rango de configuración
  W 3
Ajuste máximo
  W 5.4
Capacidades terminales
  mm 2
Sólido
  mm 2 1 x (1 - 6)
2 x (1 - 6)
Flexible con férula
  mm 2 1 x (1 - 4)
2 x (1 - 4)
Sólido o trenzado
  AWG 18 - 8
Tornillo de terminal
    M4
Par de apriete
  Nuevo Méjico 1.8
Longitud de pelado
  mm 10
Herramientas

Destornillador Pozidriv
  tamaño 2
Destornillador estándar
  mm 1 x 6
Circuitos auxiliares y de control
Tensión soportada de impulso nominal
imp V 4000
Categoría de sobretensión / grado de contaminación
    III / 3
Capacidades terminales
  mm 2
Sólido
  mm 2 1 x (0.75 - 4)
2 x (0.75 - 4)
Flexible con férula
  mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Sólido o trenzado
  AWG 2 x (18 - 14)
Tornillo de terminal
    M3.5
Par de apriete
  Nuevo Méjico 1.2
Longitud de pelado
  mm 8
Herramientas

Destornillador Pozidriv
  tamaño 2
Destornillador estándar
  mm 1 x 6
Voltaje de aislamiento nominal
i V AC 500
Voltaje operativo nominal
e V AC 500
Aislamiento seguro según EN 61140

entre los contactos auxiliares
  V AC 240
Corriente térmica convencional
Yo th UN 6
Corriente operacional clasificada
Yo e UN <
