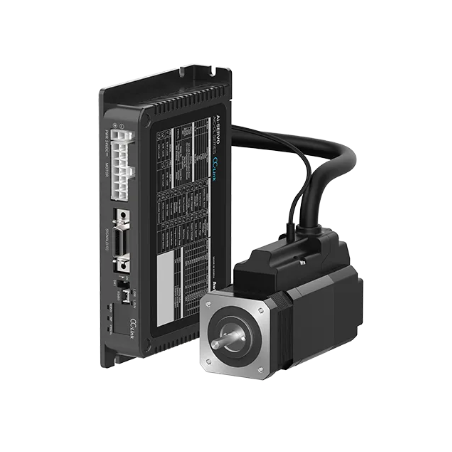

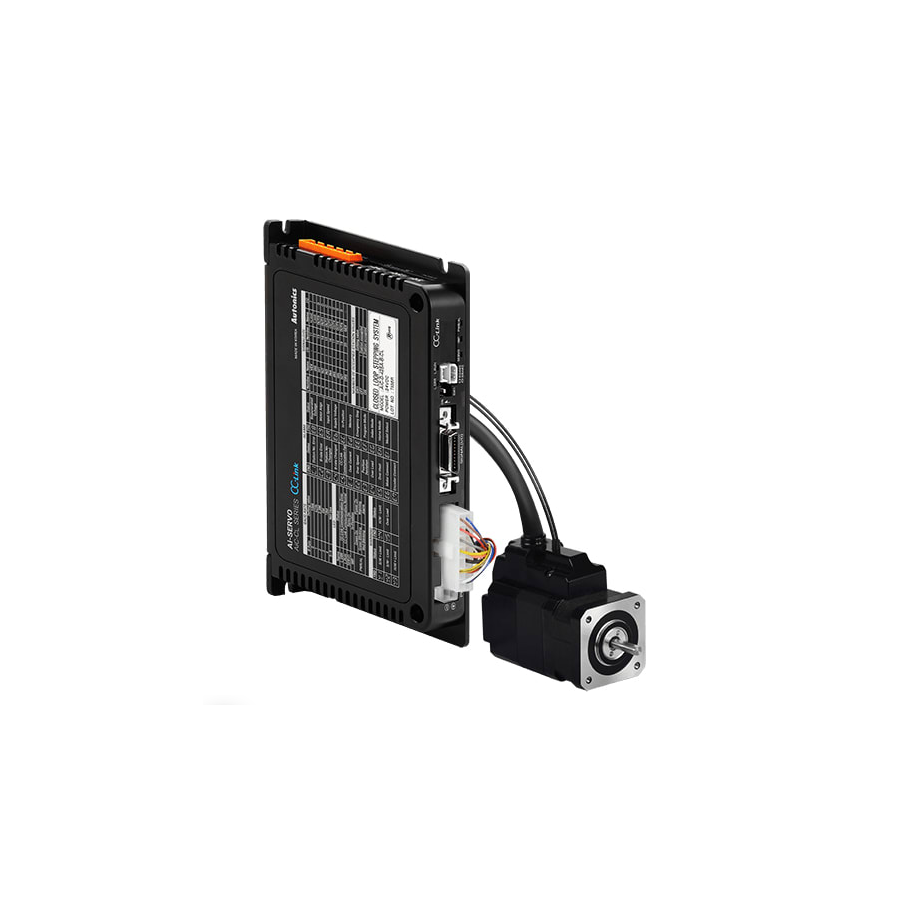

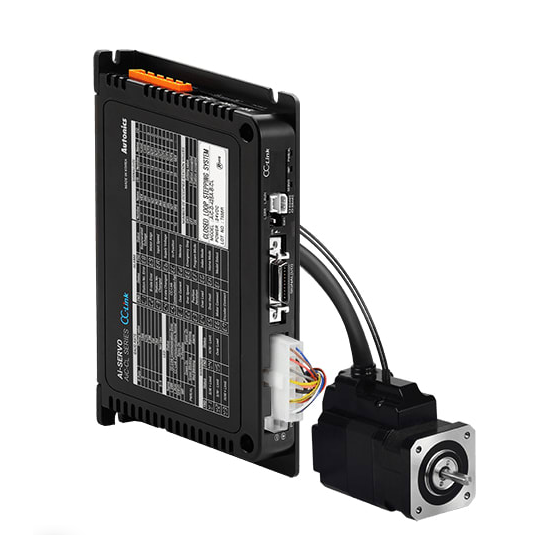

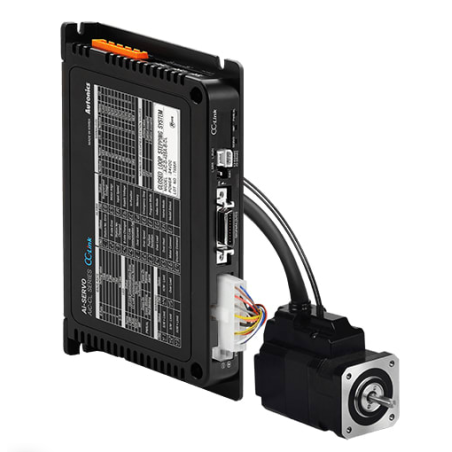

AiC-56MA-B-CL Sistema de motor a pasos con lazo cerrado fase 2 tipo CC

Referencia AiC-56MA-B-CL

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!


Driver_Especificaciones de comunicación	CC-Link
Alimentación del driver	24VCC
Driver_Máx. alimentación	≤ 120 W
Corriente de arranque máx. del driver	3.5A/Fase
Resolución del driver	500 (De fábrica), 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 PPR
Momento de inercia del rotor del motor	280×10^-7 kg · m²
Método de operación del driver	Drive de corriente constante bipolar
Temperatura ambiente del ambiente del driver	De 0 a 50℃, almacenamiento: de -10 a 60℃
Humedad ambiente del ambiente del driver	35 a 85%RH, almacenamiento: 10 a 90%RH
Estructura de protección del driver	IP20 (Estándar IEC)
Peso de la unidad_Driver (empaquetdo)	≈ 320 g (≈ 470 g)
Motor Max. Par de mantenimiento	1.2 N m
Corriente nominal del motor	3.5A/Fase
Ángulo de paso básico del motor [COMPLETO/MEDIO]	1.8º/0.9º
Resistencia al bobinado del motor	0.57Ω
Fase del motor	2 fases
Método de operación del motor	Bipolar
Temperatura ambiente del ambiente del motor	De 0 a 50℃, almacenamiento: de -20 a 70℃
Humedad ambiente del ambiente del motor	De 20 a 85%RH, almacenamiento: de 15 a 90%RH
Estructura de protección del motor	IP30
Fase de salida del motor	A, ,B, ,Z,
Máx. Frecuencia de respuesta del motor	300kHz
Peso del motor	Aprox. 1.52kg (aprox. 1.38kg)
Longitud del motor	125.1mm
Resolución del motor	10,000PPR(2,500PPR×4-multiplicar)
