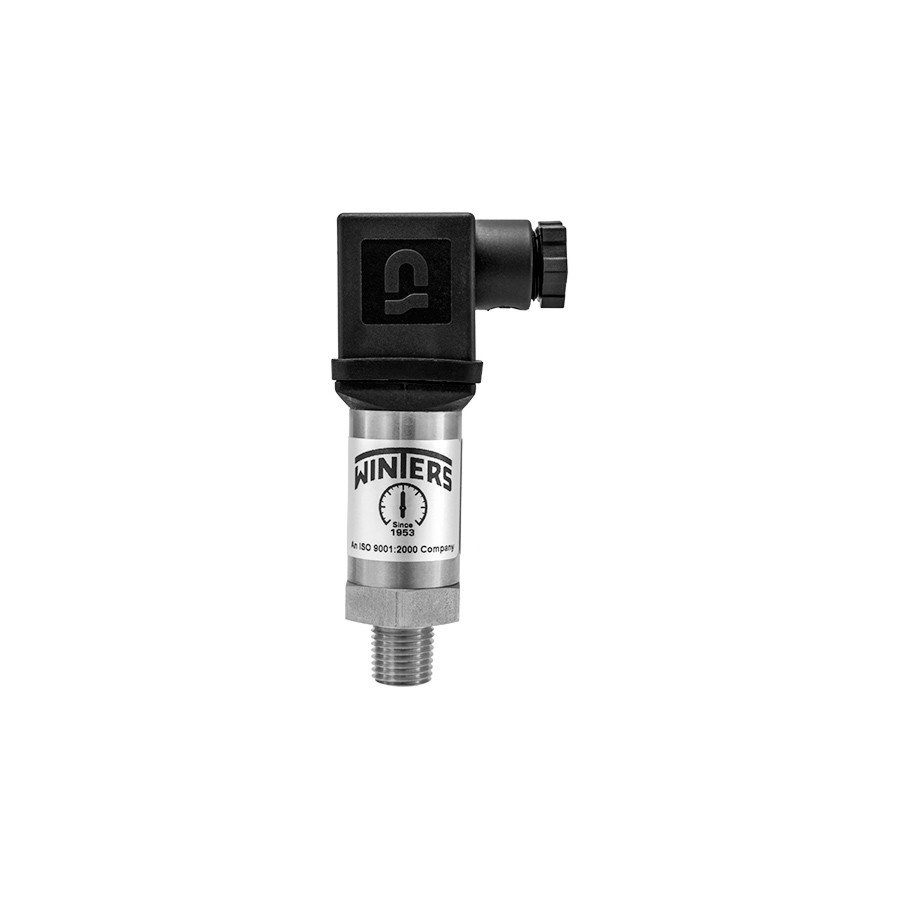

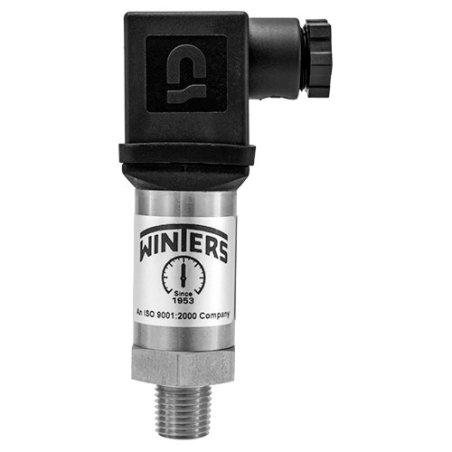

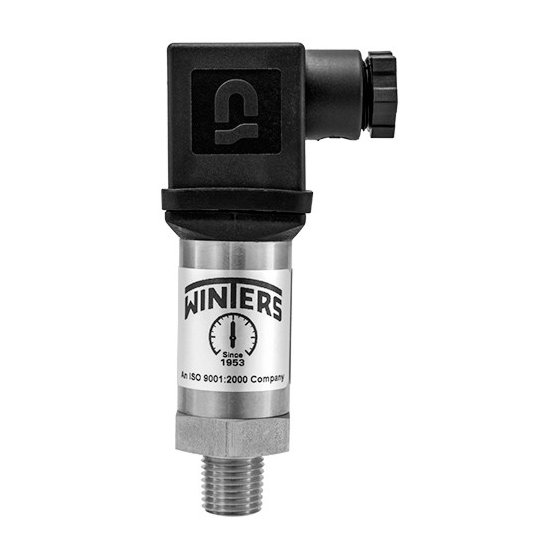

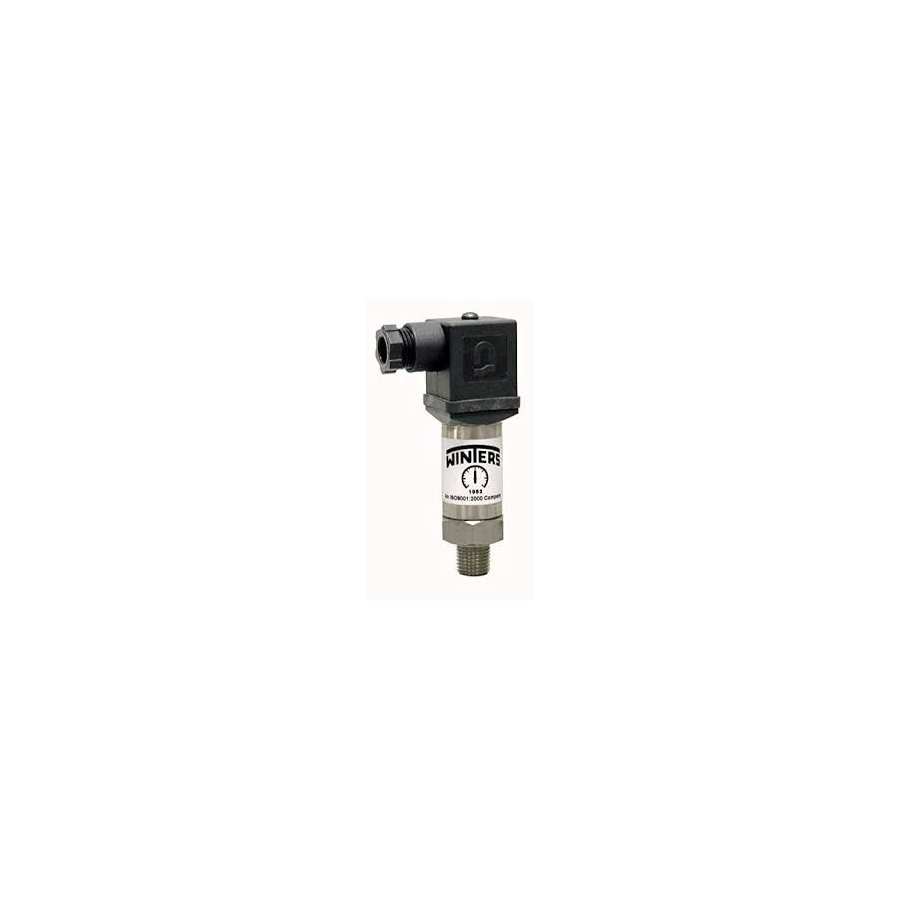

LE3500 TRANSMISOR DE PRESIÓN 0-500 PSI SAL 4-20MA AL 9-40VDC

LE3500

GENERAL TRANSMISOR DE PRESIÓN OBJETIVO CON UN RANGO 0/500 psi

APLICACIONES:

  • Conveniente para todo el proceso y la automatización de control, hidráulica y neumática de detección, monitoreo de la bomba y el compresor, refrigeración y HVAC

DESCRIPCIÓN Y CARACTERÍSTICAS:

  • Desarrollado para su uso en la industria en general y aplicaciones de OEM, donde la versatilidad y economía son los requisitos
  • construcción de acero inoxidable compacto con sensor de cerámica
  • gamas disponibles incluyen en / Hg hasta 5000 psi
  • Amplia gama de conexiones mecánicas y eléctricas
  • ± 0,5% de precisión
  • NEMA 4X / IP65 e IP67
  • CE, CSA y RoHS
  • Aprobado para su uso en exteriores
  • personalizable
  • 1 año de garantía

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Señal de salida

Standard 2 hilos: 4-20 mA / Vs = 8-32 Vdc

Opcional de 3 hilos: 0-10 V / Vs = 14-30 Vdc

Opcional radiométrica 3 hilos: vsig = 0,5-4,5 Vs / Vs = 5 ± 0,5 Vdc

Exactitud ± 0,5% FSO
carga admisible

2 hilos: Rmax = [(Vs - Vs min) / 0,02] Ohm

3 hilos: Rmin = 10 kOhm

Efectos de influencia

De alimentación: 0,05% FSO / 10 V

Carga: 0,05% FSO / kOhm

Tiempo de respuesta

2 hilos: <10 ms

3 hilos: <3 ms

Tasa de medir 1 kHz
Error térmica <± 0,5% FSO / 10K
Las temperaturas permisibles

Medio: -13 ° F a 257 ° F (-25 ° C a 125 ° C)

Electrónica medio ambiente: -13 ° F a 185 ° F (-25 ° C a 85 ° C)

Almacenamiento: -40 ° F a 185 ° F (-40 ° C a 85 ° C)

Protección contra cortocircuitos

Permanente

radiométrica 3 hilos: Ninguno

Protección contra inversión de polaridad Sin daños. Sin función.
Protección electromagnética Emisión e inmunidad según EN 61326
Estabilidad

Vibración: 10 g, 25 Hz a 2 kHz de acuerdo con DIN EN 60068-2-6

Shock: 500 g / 1 ms de acuerdo con DIN EN 60068-2-27

Grado de contaminación 4, los aparatos eléctricos para uso en exteriores
Presión Puerto / Vivienda 304 SS
Partes húmedas

Juntas: FKM (Viton ® estándar)

Diafragma: AI de cerámica 2 O 3 96%

Peso 120 g
Consumo actual

2 hilos: 25 mA max

tensión de 3 hilos: 5 mA (corriente de cortocircuito 20 mA)

radiométrica 3 hilos: 1,5 mA

Estabilidad a largo plazo <± 0,3% FSO / año en condiciones de referencia
vida operación > 100 × 10 6 ciclos
conformidad CE

Directiva EMC: 2004/108 / CE

Presión Directiva de equipos: 97/23 / CE (módulo A). Válido para dispositivos con máximo admisible sobrepresión> 3,000 psi
