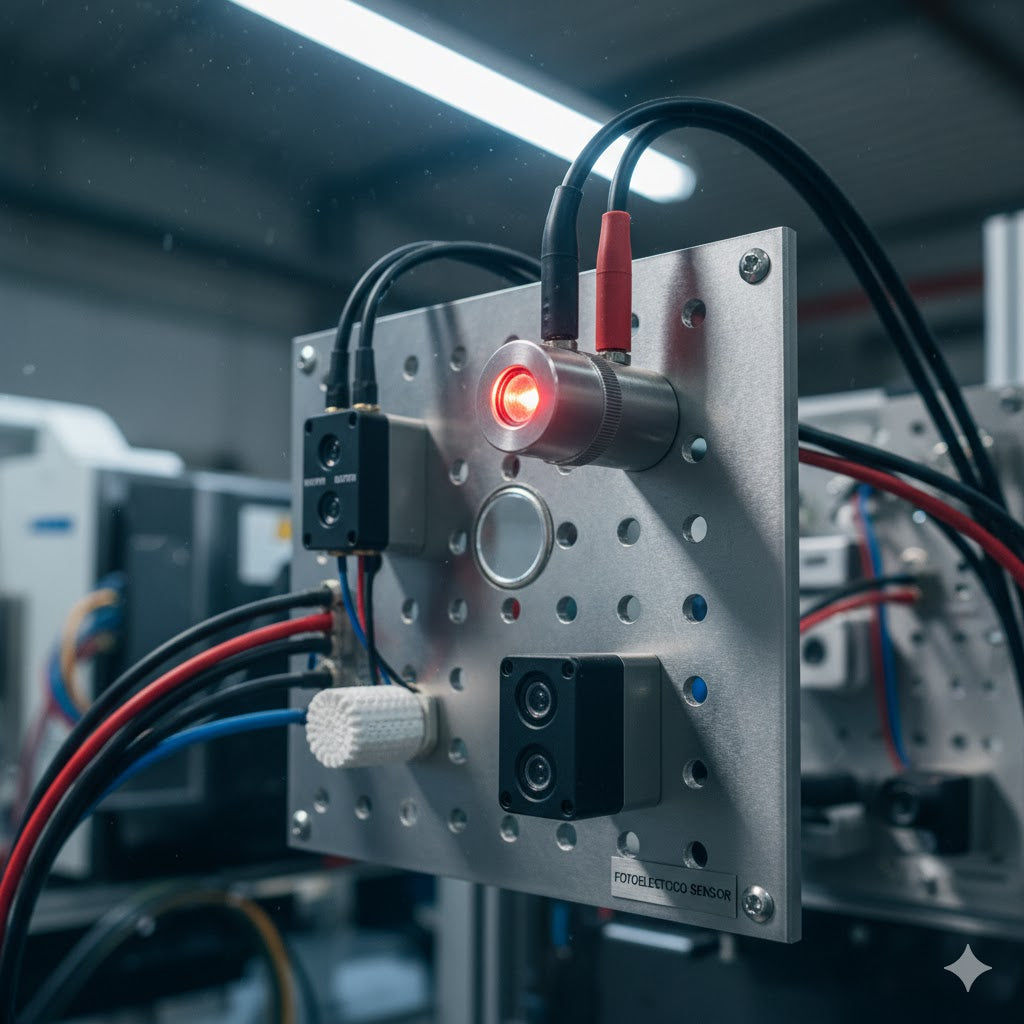

Sensores Fotoeléctricos
Introducción: ¿Qué Son y Por Qué Importan?
En el corazón de la automatización industrial y de innumerables dispositivos de seguridad se encuentra un componente discreto pero fundamental: el sensor fotoeléctrico.
Un sensor fotoeléctrico es un dispositivo que utiliza un haz de luz (visible o invisible, como el infrarrojo o láser) para detectar la presencia, ausencia o distancia de un objeto sin necesidad de contacto físico. Esta capacidad de detección "sin contacto" ofrece ventajas cruciales como la alta velocidad de respuesta, la durabilidad (al no haber desgaste mecánico) y la capacidad de detectar una amplia variedad de materiales.
⚙️ El Principio Básico de Funcionamiento
El funcionamiento es sorprendentemente sencillo y se basa en dos componentes clave:
-
Emisor (Tx): Genera y proyecta un haz de luz.
-
Receptor (Rx): Capta la luz emitida.
La detección ocurre cuando un objeto interrumpe o refleja este haz, provocando un cambio en la cantidad de luz que llega al receptor. Este cambio se interpreta como una señal de salida que indica la presencia del objeto.
🔍 Los Tres Tipos Fundamentales de Sensores Fotoeléctricos
Aunque todos comparten el principio de luz, la forma en que el emisor y el receptor interactúan con el objeto define tres modos de detección esenciales:
1. Modo de Barrera (Haz Pasante)
-
Configuración: El emisor y el receptor se montan en carcasas separadas, enfrentados entre sí.
-
Detección: El objeto se detecta cuando interrumpe el haz de luz directo que va del emisor al receptor.
-
Ventajas: Ofrece el mayor rango de detección y es el más fiable para detectar objetos opacos, ya que el color o la textura del objeto son irrelevantes.
-
Desventajas: Requiere la instalación y alineación de dos componentes.
2. Modo Retrorreflectivo
-
Configuración: El emisor y el receptor están alojados en una única carcasa, y se utiliza un reflector separado para devolver la luz.
-
Detección: El sensor detecta el objeto cuando este bloquea el haz reflejado entre el sensor y el reflector.
-
Ventajas: Fácil alineación, ya que solo se necesita cablear un lado. Ideal para distancias medias.
-
Desventajas: Algunos objetos muy reflectantes o transparentes pueden "engañar" al sensor si no se usa tecnología especializada (como la polarización).
3. Modo Difuso (Reflexión Directa)
-
Configuración: Tanto el emisor como el receptor se encuentran en una única carcasa, sin un reflector externo.
-
Detección: El emisor proyecta luz y el objeto se detecta cuando refleja una porción de esa luz de vuelta al receptor.
-
Ventajas: Requiere la instalación de un solo componente y es ideal para aplicaciones de corto alcance.
-
Desventajas: El rango y la fiabilidad de la detección dependen fuertemente de las propiedades reflectantes (color y textura) del objeto a detectar.
🏭 Aplicaciones Cotidianas e Industriales
Los sensores fotoeléctricos son verdaderos caballos de batalla en el entorno moderno:
-
Sistemas de Transporte: Conteo de productos, detección de atascos en cintas transportadoras y verificación de posición de paquetes.
-
Seguridad: Detección de intrusos (alarmas perimetrales) y, de forma más común, las barreras de seguridad en puertas de garaje o ascensores.
-
Fabricación: Control de calidad para verificar la presencia o la forma de piezas, y posicionamiento preciso de herramientas.
Conclusión: Un Mundo Iluminado por la Detección
Los sensores fotoeléctricos son mucho más que un simple interruptor activado por luz; son los ojos ópticos de la industria. Su versatilidad, velocidad y capacidad de operar sin contacto los consolidan como un pilar indispensable para cualquier sistema que aspire a ser eficiente, seguro y automatizado.
