Sensor de Proximidad Inductivo M12 2mm NPN NO 10-30VDC AECO SI12SM-C2

El I12000662 es un sensor de proximidad inductivo cilíndrico con rosca M12, diseñado para detectar objetos metálicos sin contacto físico. Este modelo opera con alimentación de corriente directa de 10 a 30 VDC y ofrece una salida NPN normalmente abierta (NO). Con una distancia de detección nominal de 2 mm y montaje enrasado, es ideal para aplicaciones de automatización industrial donde se requiere precisión y fiabilidad en entornos exigentes.

Este sensor resuelve el problema de detectar la presencia o posición de piezas metálicas en maquinaria, líneas de producción y sistemas de control, eliminando el desgaste mecánico y mejorando la repetibilidad. Está diseñado para ingenieros, técnicos de mantenimiento e integradores que buscan un componente robusto con protección IP65/IP66/IP67 y amplio rango de temperatura.

Beneficios principales

• Detección sin contacto: Elimina el desgaste mecánico y reduce el mantenimiento al no requerir contacto físico con el objeto detectado.
• Alta frecuencia de conmutación: Hasta 1000 Hz, permite aplicaciones de conteo rápido y posicionamiento en líneas de alta velocidad.
• Protección IP67: Resistente a polvo e inmersión temporal en agua, adecuado para entornos húmedos o con presencia de líquidos.
• Protecciones integradas: Contra inversión de polaridad, cortocircuito y sobrecarga, lo que incrementa la vida útil y evita fallos en la instalación.
• Indicación LED amarilla: Visualización clara del estado de conmutación, facilitando la verificación y diagnóstico en campo.

Aplicaciones

• Automatización de máquinas y líneas de producción.
• Detección de posición de piezas metálicas en ensamblaje.
• Control de movimiento en transportadores y bandas.
• Sistemas de empaque y envasado.
• Robótica y manipuladores.
• Control de puertas y compuertas industriales.

Características principales

• Diámetro de rosca M12 x 1, longitud 40 mm.
• Distancia de detección nominal: 2 mm (enrasado).
• Salida NPN, normalmente abierta (NO).
• Alimentación: 10 a 30 VDC.
• Frecuencia de conmutación: 1000 Hz.
• Corriente de salida máxima: 200 mA.
• Grado de protección: IP65, IP66, IP67.
• Rango de temperatura: -25°C a +70°C.
• Cable de 2 metros, 3 hilos de 0.25 mm².
• Material de carcasa: Latón niquelado; superficie activa: POM rojo.

Especificaciones técnicas

¿Qué es el sensor de proximidad inductivo AECO SI12SM-C2?

Es un sensor inductivo de forma cilíndrica con rosca M12 que detecta la presencia de objetos metálicos sin contacto. Pertenece a la serie SI12 de AECO, con salida NPN normalmente abierta y una distancia de detección de 2 mm en montaje enrasado. Está diseñado para entornos industriales y cumple con la norma EN60947-5-2.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de piezas metálicas en aplicaciones de automatización, como control de posición, conteo de objetos, detección de final de carrera o verificación de componentes en líneas de ensamblaje. Su salida NPN permite integrarse fácilmente con controladores lógicos programables (PLC) y sistemas de control digital.

¿Cómo funciona?

El sensor genera un campo electromagnético de alta frecuencia en su superficie activa. Cuando un objeto metálico ingresa en ese campo, se induce una corriente de Foucault que reduce la amplitud de la oscilación. El circuito interno detecta esta atenuación y conmuta la salida NPN a estado activo (conducción) cuando el objeto está dentro de la distancia de operación (0 a 1.62 mm). La histéresis del 10% evita conmutaciones erráticas cerca del punto de detección.

¿Dónde se utiliza?

Se utiliza en maquinaria industrial, líneas de producción, sistemas de transporte, robótica, equipos de empaque, puertas automáticas y cualquier aplicación donde se requiera detectar metales de forma fiable en espacios reducidos. Su grado de protección IP67 lo hace apto para ambientes con polvo, humedad o salpicaduras.

¿Qué ventajas ofrece?

Ofrece detección sin contacto, alta frecuencia de conmutación (1000 Hz), robustez mecánica gracias a su carcasa de latón niquelado, protección contra polaridad inversa y cortocircuitos, y un amplio rango de temperatura de -25°C a +70°C. Su diseño enrasado permite montaje empotrado sin afectar la distancia de detección, facilitando la integración en espacios limitados.

Preguntas frecuentes

¿Qué tipo de alimentación requiere?

Requiere alimentación de corriente directa (DC) con un voltaje de 10 a 30 V. Su consumo es menor a 15 mA a 24 Vdc.

¿Qué protección tiene contra el entorno?

Cuenta con grado de protección IP65, IP66 e IP67, lo que significa que es resistente al polvo, a chorros de agua y a inmersión temporal. Además, está protegido contra inversión de polaridad, cortocircuito y sobrecarga.

¿Qué tipo de salida incorpora?

Incorpora una salida NPN (colector abierto) con función normalmente abierta (NO). La corriente de salida máxima es de 200 mA y la caída de tensión máxima es inferior a 1.8 V.

¿Cuál es la distancia de detección efectiva?

La distancia de conmutación nominal (Sn) es de 2 mm, pero la distancia de operación segura (So) es de 0 a 1.62 mm. La distancia real (Sr) puede variar ±10% según las condiciones del material y ambientales.

¿Cómo se instala?

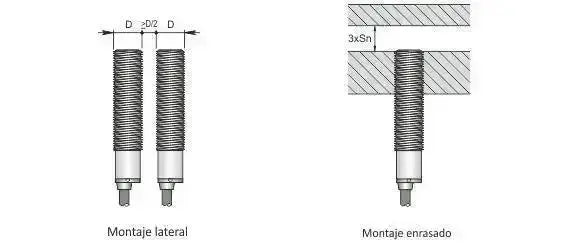

Se monta enrasado (flush) en una superficie metálica o no metálica, utilizando las tuercas de fijación incluidas. La rosca M12x1 permite fijación directa con contratuercas. El cable de 2 metros con 3 hilos (marrón, azul, negro) se conecta a la alimentación y a la carga.

¿Qué accesorios incluye?

Incluye dos tuercas de fijación de latón niquelado y el sensor con cable integrado. No incluye conector ni soporte adicional.

¿Es compatible con sensores PNP?

Este modelo es NPN, por lo que no es directamente compatible con entradas que requieran señal PNP. Sin embargo, puede utilizarse con relevadores o módulos adaptadores si es necesario.
