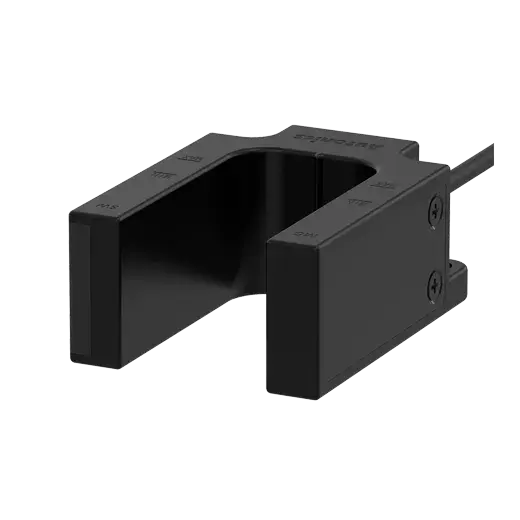

MU-1A-30 Sensor de proximidad magnético en forma de U Autonics

El MU-1A-30 es un sensor de proximidad magnético con forma de U fabricado por Autonics. Está diseñado para detectar la presencia de objetos metálicos ferrosos, como chapas de acero galvanizado, mediante un interruptor de láminas (reed switch). Este sensor es utilizado por ingenieros de automatización, técnicos de mantenimiento y diseñadores de sistemas de control que requieren una detección fiable en entornos industriales exigentes. Su construcción robusta con protección IP67 lo hace adecuado para aplicaciones donde hay presencia de polvo, humedad o incluso inmersión temporal. El sensor resuelve el problema de detectar la posición o el paso de elementos metálicos en maquinaria, transportadores y sistemas de seguridad.

¿Por qué elegir el MU-1A-30?

El MU-1A-30 de Autonics es una solución confiable y robusta para la detección de metales en entornos industriales. Su interruptor de láminas de alta calidad, su protección IP67 y su diseño en forma de U facilitan la instalación y garantizan un rendimiento duradero. Es ideal para ingenieros y técnicos que buscan un sensor magnético preciso, de fácil integración y con respaldo de un fabricante reconocido como Autonics. Además, en JINSA ofrecemos disponibilidad inmediata y asesoría técnica especializada.

Beneficios principales

• Protección IP67: Resistente al polvo y a la inmersión en agua, ideal para entornos húmedos o con partículas.
• Interruptor de láminas de alta calidad: Utiliza el modelo ORD324-10-15 de STANDEX MEDER, garantizando una larga vida útil y conmutación fiable.
• Contacto normalmente abierto: Facilita la integración en circuitos de control, activándose al detectar el objetivo.
• Objetivo de detección estándar: Detecta chapas de acero galvanizado de 1.6 mm de espesor, común en aplicaciones industriales.
• Diseño compacto en forma de U: Permite montaje sencillo en perfiles y guías.

Aplicaciones

• Detección de posición de piezas metálicas en líneas de ensamblaje.
• Control de presencia en transportadores y bandas.
• Sensado de puertas, compuertas o cubiertas en maquinaria.
• Sistemas de seguridad para detectar apertura o cierre.
• Automatización de procesos en industrias metalmecánica, automotriz y de empaque.

Características principales

• Tipo de contacto: Normalmente abierto (NO)
• Objetivo de detección estándar: Chapa de acero galvanizado 1.6t
• Protección: IP67 (IEC)
• Interruptor de láminas: ORD324-10-15 (STANDEX MEDER)
• Peso: ≈132.5 g (≈172.3 g)

Especificaciones técnicas

¿Qué es el MU-1A-30?

El MU-1A-30 es un sensor de proximidad magnético con forma de U de la marca Autonics. Incorpora un interruptor de láminas (reed switch) que se activa cuando un objetivo metálico ferromagnético, como una chapa de acero galvanizado, se acerca a la ranura del sensor. Está diseñado para aplicaciones industriales que requieren detección de presencia o posición de metales.

¿Para qué sirve el MU-1A-30?

Sirve para detectar la presencia o el paso de objetos metálicos ferrosos en sistemas automatizados. Se utiliza comúnmente para sensar la posición de piezas en transportadores, verificar la apertura o cierre de compuertas, y como elemento de seguridad en maquinaria. Su salida normalmente abierta permite conectarlo directamente a entradas de controladores lógicos programables (PLC) o relés.

¿Cómo funciona el MU-1A-30?

El sensor funciona mediante un interruptor de láminas (reed switch) sellado dentro de la carcasa en forma de U. Cuando un objetivo metálico ferromagnético, como una chapa de acero galvanizado de 1.6 mm de espesor, se introduce en la ranura del sensor, el campo magnético del objetivo (o un imán asociado) hace que las láminas del interruptor se cierren, completando el circuito eléctrico. Al retirar el objetivo, las láminas se abren nuevamente. Este principio proporciona una conmutación sin contacto mecánico directo, lo que aumenta la fiabilidad y la vida útil.

¿Dónde se utiliza el MU-1A-30?

Se utiliza en entornos industriales como plantas de manufactura, líneas de ensamblaje, sistemas de transporte, maquinaria de embalaje y equipos de automatización. Su grado de protección IP67 lo hace apto para ambientes con polvo, humedad o salpicaduras de agua. Es común en aplicaciones donde se necesita detectar la presencia de piezas metálicas en movimiento.

¿Qué ventajas ofrece el MU-1A-30?

Ofrece una detección fiable gracias al interruptor de láminas de calidad STANDEX MEDER. Su protección IP67 garantiza funcionamiento en condiciones adversas. El diseño en forma de U facilita el montaje y la alineación con el objetivo. Además, su contacto normalmente abierto simplifica la integración en sistemas de control. Al ser un sensor pasivo (no requiere alimentación externa para el elemento de conmutación, aunque el circuito debe ser alimentado), es fácil de instalar y mantener.

Preguntas frecuentes

¿Qué tipo de contacto tiene el MU-1A-30?

El contacto es normalmente abierto (NO). Esto significa que el circuito está abierto en reposo y se cierra cuando se detecta el objetivo.

¿Cuál es el grado de protección del sensor?

El sensor cuenta con protección IP67 según la norma IEC, lo que lo hace resistente al polvo y a la inmersión temporal en agua hasta 1 metro de profundidad durante 30 minutos.

¿Qué peso tiene el MU-1A-30?

El peso aproximado del sensor es de 132.5 g, y con empaque o accesorios adicionales puede alcanzar 172.3 g.

¿Qué objetivo de detección estándar utiliza?

El objetivo de detección estándar es una chapa de acero galvanizado de 1.6 mm de espesor. Puede detectar otros materiales ferromagnéticos similares.

¿Requiere mantenimiento el sensor?

Al ser un sensor de estado sólido con interruptor de láminas sellado, no requiere mantenimiento periódico. Se recomienda mantener limpia la ranura de detección para evitar acumulación de residuos.
