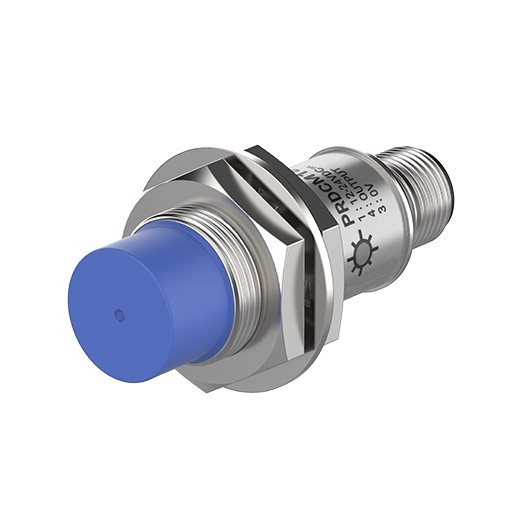

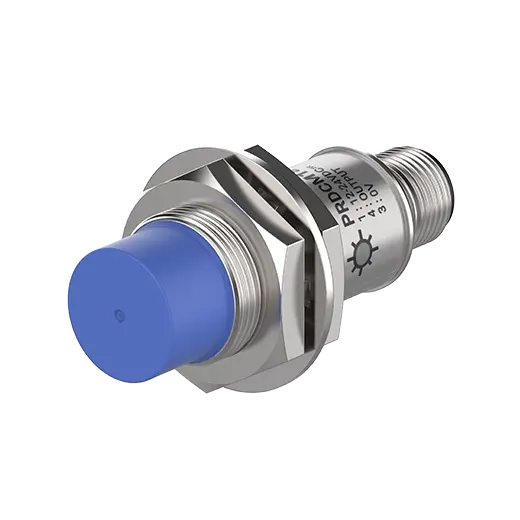

PRDCM18-14DP2 - Sensor de proximidad inductivo cilíndrico Autonics

El PRDCM18-14DP2 es un sensor de proximidad inductivo cilíndrico de larga distancia fabricado por Autonics. Diseñado para la detección sin contacto de objetos metálicos, este sensor es ideal para aplicaciones de automatización industrial donde se requiere una detección confiable a una distancia de hasta 14 mm. Su instalación no embutida (non-flush) permite una mayor flexibilidad de montaje, y su construcción robusta lo hace adecuado para entornos exigentes. Ingenieros, técnicos de mantenimiento y diseñadores de maquinaria lo utilizan para detectar presencia, posición o conteo de piezas metálicas en líneas de producción, sistemas de transporte y equipos de empaque.

Beneficios principales

• Detección a 14 mm: Permite sensar objetos metálicos a una distancia suficiente para evitar contactos y desgaste, mejorando la vida útil del sistema.
• Instalación no embutida: Ofrece mayor distancia de detección y facilidad de montaje sin necesidad de realizar cavidades especiales en la estructura.
• Diámetro compacto de 18 mm: Se integra fácilmente en espacios reducidos, ideal para maquinaria con limitaciones de espacio.
• Frecuencia de respuesta de 200 Hz: Adecuado para aplicaciones con velocidades de operación moderadas, garantizando una detección rápida y precisa.

Aplicaciones

• Detección de presencia de piezas metálicas en bandas transportadoras.
• Control de posición en cilindros neumáticos e hidráulicos.
• Conteo de productos en líneas de ensamble.
• Detección de fin de carrera en mecanismos de desplazamiento.
• Sistemas de alimentación de materiales en maquinaria industrial.

Características principales

• Sensor de proximidad inductivo cilíndrico.
• Diámetro lateral: 18 mm.
• Distancia de detección: 14 mm.
• Instalación: no embutida (non-flush).
• Objetivo de detección estándar: hierro de 40x40x1 mm.
• Frecuencia de respuesta: 200 Hz.

Especificaciones técnicas

¿Qué es el PRDCM18-14DP2?

Es un sensor de proximidad inductivo cilíndrico de la serie PRDCM de Autonics, diseñado para detectar objetos metálicos sin contacto físico. Su designación "18" indica el diámetro del cuerpo (18 mm) y "14DP2" hace referencia a la distancia de detección de 14 mm y su configuración de salida (DP2). Es un componente clave en sistemas de automatización para sensar presencia, posición o conteo.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de piezas metálicas (principalmente hierro) en procesos industriales. Se utiliza en aplicaciones de control de movimiento, posicionamiento, conteo y seguridad en maquinaria, reemplazando interruptores de límite mecánicos para mayor durabilidad y velocidad.

¿Cómo funciona?

El sensor genera un campo electromagnético de alta frecuencia en su cara activa. Cuando un objeto metálico ingresa en ese campo, se induce una corriente de Foucault que reduce la amplitud de la oscilación. El circuito interno detecta esta disminución y conmuta el estado de la salida (PNP o NPN según el modelo). La distancia de detección de 14 mm se logra sin necesidad de embutir el sensor en metal.

¿Dónde se utiliza?

Se emplea en entornos industriales como plantas de manufactura, líneas de ensamble, sistemas de transporte, empaquetado, robótica y maquinaria de procesamiento. Es común en aplicaciones donde se requiere detectar piezas metálicas en movimiento o en posiciones fijas dentro de espacios reducidos.

¿Qué ventajas ofrece?

Ofrece detección sin contacto, lo que elimina el desgaste mecánico y reduce el mantenimiento. La instalación no embutida simplifica el montaje y permite una mayor distancia de detección en comparación con sensores embutidos. Su tamaño compacto y respuesta de 200 Hz lo hacen versátil para aplicaciones de velocidad media.

Preguntas frecuentes

¿Qué tipo de salida tiene el PRDCM18-14DP2?

El modelo PRDCM18-14DP2 cuenta con una salida PNP (Positive-Negative-Positive) de tres hilos, normalmente abierta (NO). Esto permite una conexión directa a controladores lógicos programables (PLC) y sistemas de control de uso común en la industria.

¿Cuál es el rango de voltaje de alimentación?

Este sensor opera con una alimentación de 10 a 30 V DC, lo que lo hace compatible con la mayoría de las fuentes de alimentación industriales estándar.

¿Qué grado de protección tiene?

El sensor cuenta con un grado de protección IP67, lo que garantiza su funcionamiento en ambientes con polvo y humedad, adecuado para aplicaciones en interiores y exteriores bajo condiciones controladas.
