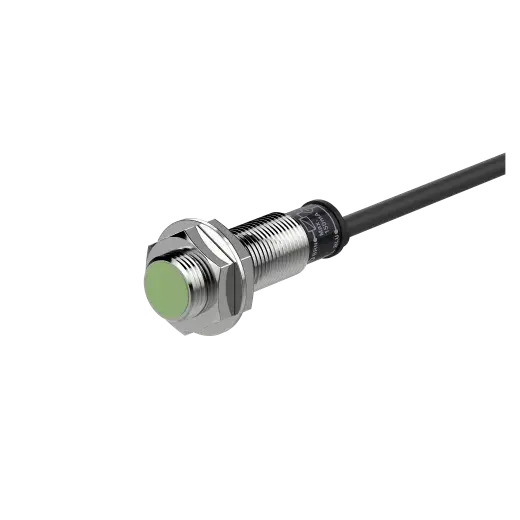

PRT12-2DO - Sensor de proximidad inductivo cilíndrico Autonics

El PRT12-2DO de Autonics es un sensor de proximidad inductivo cilíndrico diseñado para la detección de objetos metálicos sin contacto físico. Con un diámetro de detección lateral de 12 mm y una distancia de detección de 2 mm, este sensor es ideal para aplicaciones de automatización industrial, control de posición y conteo de piezas. Su construcción robusta con cuerpo de latón niquelado y grado de protección IP67 lo hacen apto para entornos exigentes. Ingenieros de mantenimiento, integradores de sistemas y personal de planta encontrarán en este sensor una solución confiable para la detección precisa de metales ferrosos, reduciendo el desgaste mecánico y mejorando la eficiencia de los procesos.

Beneficios principales

• Protección IP67: Resistente al polvo y a la inmersión temporal en agua, ideal para entornos húmedos o con polvo fino.
• Frecuencia de respuesta de 1.5 kHz: Permite detectar objetos a alta velocidad, optimizando procesos de conteo y posicionamiento.
• Circuito de protección múltiple: Protección contra sobretensiones, cortocircuitos y polaridad inversa, lo que reduce el riesgo de daños y alarga la vida útil del dispositivo.
• Indicador LED rojo: Facilita la verificación visual del estado de detección, simplificando la instalación y el mantenimiento.
• Instalación al ras: Permite montar el sensor en superficies metálicas sin afectar la distancia de detección, ahorrando espacio en paneles compactos.
• Amplio rango de temperatura: Opera de -25 °C a 70 °C, garantizando funcionamiento estable en condiciones térmicas adversas.

Aplicaciones

• Detección de presencia de piezas metálicas en bandas transportadoras.
• Control de posición en maquinaria de empaque y embotellado.
• Conteo de objetos en líneas de ensamblaje automotriz.
• Detección de fin de carrera en actuadores neumáticos e hidráulicos.
• Monitorización de niveles en tolvas y silos metálicos.
• Robótica para detección de herramientas o piezas en estaciones de trabajo.

Características principales

• Diámetro de detección: Ø12 mm.
• Distancia de detección: 2 mm.
• Alimentación: 12-24 VCC (10-30 VCC).
• Salida de control: 2 a 100 mA.
• Conexión por cable tipo PVC.
• Cuerpo de latón niquelado con contratuercas de hierro niquelado.
• Indicador LED rojo de funcionamiento.
• Protección IP67.

Especificaciones técnicas

¿Qué es el PRT12-2DO?

El PRT12-2DO es un sensor de proximidad inductivo cilíndrico de la marca Autonics. Detecta la presencia de objetos metálicos, principalmente ferrosos, mediante un campo electromagnético de alta frecuencia. Cuando un metal entra en el campo, se induce una corriente que reduce la amplitud de la oscilación, activando la salida del sensor. Su diseño cilíndrico con diámetro de 12 mm y montaje al ras permite integrarlo en espacios reducidos.

¿Para qué sirve?

Sirve para detectar la presencia, posición o paso de piezas metálicas en procesos industriales automatizados. Se utiliza en tareas como conteo de productos, control de movimiento de maquinaria, detección de fin de carrera y monitoreo de niveles metálicos. Al no requerir contacto físico, elimina el desgaste por fricción y aumenta la vida útil del sistema de detección.

¿Cómo funciona?

El sensor genera un campo electromagnético en su cara frontal. Cuando un objeto metálico ferroso entra en el campo, se producen corrientes parásitas que reducen la amplitud de la oscilación. Este cambio es detectado por el circuito interno, que conmuta la salida. La distancia de detección nominal es de 2 mm para un objetivo estándar de hierro de 12x12x1 mm. La histéresis es de máximo el 10% de la distancia de sensado, lo que evita oscilaciones en la señal cerca del umbral.

¿Dónde se utiliza?

Se emplea en entornos fabriles como plantas de manufactura, líneas de ensamblaje, sistemas de empaque, bandas transportadoras, maquinaria textil, robótica y equipos de automatización neumática. Su grado de protección IP67 lo hace adecuado para zonas con presencia de polvo, humedad o salpicaduras de agua.

¿Qué ventajas ofrece?

Ofrece detección sin contacto, lo que elimina el desgaste mecánico y reduce el mantenimiento. Su frecuencia de respuesta de 1.5 kHz permite operar en aplicaciones de alta velocidad. Los circuitos de protección integrados (sobretensión, cortocircuito, polaridad inversa) aumentan la confiabilidad en entornos industriales. La instalación al ras facilita el montaje en superficies metálicas sin necesidad de separación adicional. Además, el indicador LED rojo permite una verificación rápida del estado operativo.

Preguntas frecuentes

¿Qué tipo de alimentación requiere?

Requiere una fuente de alimentación de 12 a 24 VCC, con un rango de operación de 10 a 30 VCC. La ondulación permitida es de hasta el 10% pico a pico.

¿Qué protección tiene contra condiciones ambientales?

Cuenta con grado de protección IP67 según estándar IEC, lo que significa que es totalmente protegido contra el polvo y soporta inmersión temporal en agua hasta 1 metro de profundidad.

¿Qué tipo de cable utiliza?

El sensor incluye un cable tipo estándar de color negro, fabricado en cloruro de polivinilo (PVC). La conexión es fija, tipo cable.

¿Cuál es la corriente máxima de salida?

La salida de control puede manejar una corriente de 2 a 100 mA. El voltaje residual máximo es de 3.5 V.

¿Se puede montar en superficies metálicas?

Sí, el sensor está diseñado para instalación al ras, lo que permite montarlo directamente en metal sin afectar significativamente la distancia de detección.
