Racor Codo 90° Push-In X6522 12-1/4 | Serie X6000 | Camozzi Automation

¿Qué es el racor X6522 12-1/4?

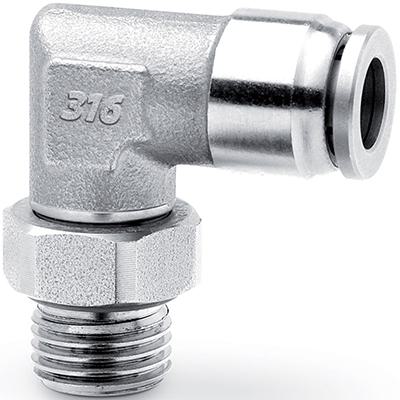

El racor codo 90° Camozzi X6522 12-1/4 pertenece a la Serie X6000 de conexiones rápidas push-in y permite conectar tubo neumático de 12 mm de diámetro exterior a un puerto con rosca G1/4 hembra BSP, mediante un extremo roscado macho G1/4 que se atornilla directamente en el cuerpo del equipo, realizando un cambio de dirección de 90°. La subfamilia X6522 es el equivalente en codo 90° de la subfamilia X6520 (recta), ambas con rosca macho. El tubo de 12 mm ofrece mayor sección de paso y menor pérdida de carga en el tramo de tubería, incluso cuando el puerto del equipo es G1/4 estándar.

Especificaciones técnicas

• Modelo: X6522 12-1/4
• Serie: X6000 (conexiones rápidas push-in)
• Tipo: Racor codo 90° tubo-rosca macho push-in
• Diámetro de tubo: 12 mm exterior
• Rosca: G1/4 BSP macho
• Fluido: Aire comprimido
• País de origen: Italia
• Código SA: 73079900
• Marca: Camozzi Automation

Aplicaciones principales

• Cambios de dirección de 90° con conexión directa macho en equipos con puerto hembra G1/4
• Instalaciones donde se usa tubería de 12 mm para reducir pérdidas de carga y el equipo tiene puerto hembra G1/4
• Cilindros neumáticos y válvulas con puerto hembra G1/4 donde la disposición física requiere un codo 90°
• Sistemas de automatización industrial con tubería de 12 mm y equipos con puerto hembra G1/4
• Reconfiguración de instalaciones neumáticas al cambiar de tubería de menor diámetro a 12 mm con cambio de dirección

Guía de selección: X6522 vs. X6512 vs. X6520 vs. X6510

La Serie X6000 ofrece cuatro combinaciones de geometría y tipo de rosca para tubo 12mm + G1/4: X6510 12-1/4 (recto, hembra), X6520 12-1/4 (recto, macho — si existe), X6512 12-1/4 (codo, hembra) y X6522 12-1/4 (codo, macho). La elección depende de la geometría requerida (recto vs. codo) y el tipo de rosca del puerto del equipo (hembra vs. macho).

Ficha técnica oficial

📄 Descargar Ficha Técnica X6522 12-1/4 (PDF oficial Camozzi)

Preguntas frecuentes

¿Cuál es la diferencia entre el X6522 12-1/4 (codo macho) y el X6512 12-1/4 (codo hembra)?

La diferencia es el tipo de rosca: el X6522 12-1/4 tiene rosca G1/4 macho, que se atornilla en un puerto hembra del equipo. El X6512 12-1/4 tiene rosca G1/4 hembra, que recibe un vástago o accesorio con rosca macho. Ambos son codos 90° con tubo de 12 mm push-in, Serie X6000.

¿Cuál es la diferencia entre el X6522 12-1/4 (codo) y el X6520 12-1/4 (recto)?

La diferencia es la geometría: el X6522 12-1/4 es un codo 90° que cambia la dirección de la tubería. El X6520 12-1/4 (si existe) es un racor recto para conexión en línea. Ambos tienen rosca G1/4 macho BSP y tubo de 12 mm push-in.

¿Tiene sentido usar tubo de 12 mm con rosca G1/4 macho si la rosca es más pequeña que el tubo?

Sí. En instalaciones donde se usa tubería de 12 mm para minimizar la pérdida de carga en tramos largos, pero el equipo tiene puerto hembra G1/4, el racor X6522 12-1/4 realiza esta transición con cambio de dirección de 90° en un solo accesorio. La sección limitante será el puerto G1/4 del equipo, pero el tramo de tubería de 12 mm minimiza las pérdidas en la línea.

¿Dónde puedo comprar el racor Camozzi X6522 12-1/4 en México?

En JINSA, distribuidor autorizado con el mayor inventario de Camozzi en México. Envíos a todo el país con asesoría técnica especializada en componentes neumáticos.
