Racor Codo 90° Push-In X6522 4-1/8 | Serie X6000 | Camozzi Automation

¿Qué es el racor X6522 4-1/8?

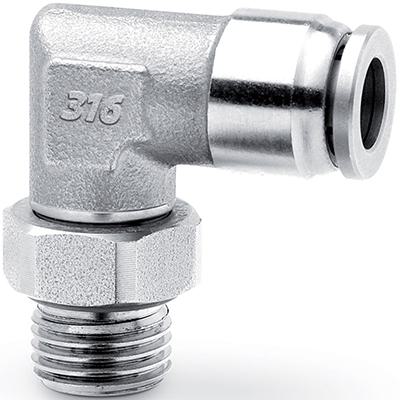

El racor codo 90° Camozzi X6522 4-1/8 pertenece a la Serie X6000 de conexiones rápidas push-in y es el modelo de formato más compacto de la subfamilia X6522, combinando tubo neumático de 4 mm de diámetro exterior con rosca G1/8 macho BSP que se atornilla directamente en puertos hembra G1/8, realizando un cambio de dirección de 90°. Es el racor de referencia para circuitos de instrumentación neumática miniaturizada donde se requieren las tres condiciones: tubo de mínimo diámetro, rosca macho de menor tamaño y cambio de dirección compacto.

Especificaciones técnicas

• Modelo: X6522 4-1/8
• Serie: X6000 (conexiones rápidas push-in)
• Tipo: Racor codo 90° tubo-rosca macho push-in
• Diámetro de tubo: 4 mm exterior
• Rosca: G1/8 BSP macho
• Fluido: Aire comprimido
• País de origen: Italia
• Código SA: 73079900
• Marca: Camozzi Automation

Aplicaciones principales

• Cambios de dirección de 90° en circuitos de instrumentación neumática con tubo de 4 mm y equipos con puerto hembra G1/8
• Sensores de presión y transductores con puerto hembra G1/8 donde la tubería de 4 mm requiere un giro de 90°
• Pilotos neumáticos de válvulas compactas con puerto hembra G1/8
• Robótica de precisión y automatización miniaturizada donde el espacio es crítico
• Cualquier aplicación donde se requiera codo 90° con tubo de 4 mm y conexión directa macho G1/8

¿Cuándo elegir el X6522 4-1/8 frente a otras variantes de tubo 4mm?

Use el X6522 4-1/8 cuando necesite simultáneamente: tubería de 4 mm, rosca G1/8 macho (puerto hembra G1/8 en el equipo) y cambio de dirección de 90°. Alternativas: X6522 4-1/4 si el puerto es hembra G1/4 (mayor rosca), X6520 4-1/8 si no necesita cambio de dirección (recto macho), X6510 4-1/8 si el puerto del equipo es macho G1/8 (codo hembra).

Ficha técnica oficial

📄 Descargar Ficha Técnica X6522 4-1/8 (PDF oficial Camozzi)

Preguntas frecuentes

¿Cuál es la diferencia entre el X6522 4-1/8 y el X6522 4-1/4?

La diferencia es el tamaño de rosca macho: el X6522 4-1/8 tiene rosca G1/8 macho, para equipos compactos con puerto hembra G1/8. El X6522 4-1/4 tiene rosca G1/4 macho, para equipos con puerto hembra G1/4 estándar. Ambos son codos 90° con tubo de 4 mm push-in, Serie X6000.

¿Cuál es la diferencia entre el X6522 4-1/8 (codo macho) y el X6510 4-1/8 (codo hembra)?

La diferencia es el tipo de rosca: el X6522 4-1/8 tiene rosca G1/8 macho, que se atornilla en un puerto hembra del equipo. El X6510 4-1/8 tiene rosca G1/8 hembra, que recibe un vástago o accesorio con rosca macho. Ambos son codos 90° con tubo de 4 mm push-in, Serie X6000.

¿El racor X6522 4-1/8 es compatible con tubo de polietileno y poliuretano de 4 mm?

Sí. Los racores push-in de la Serie X6000 de Camozzi son compatibles con tubo neumático estándar de polietileno (PE) y poliuretano (PU) de 4 mm de diámetro exterior. Use un cortador de tubo adecuado para garantizar un corte limpio y recto que asegure el sellado correcto.

¿Dónde puedo comprar el racor Camozzi X6522 4-1/8 en México?

En JINSA, distribuidor autorizado con el mayor inventario de Camozzi en México. Envíos a todo el país con asesoría técnica especializada en componentes neumáticos.
