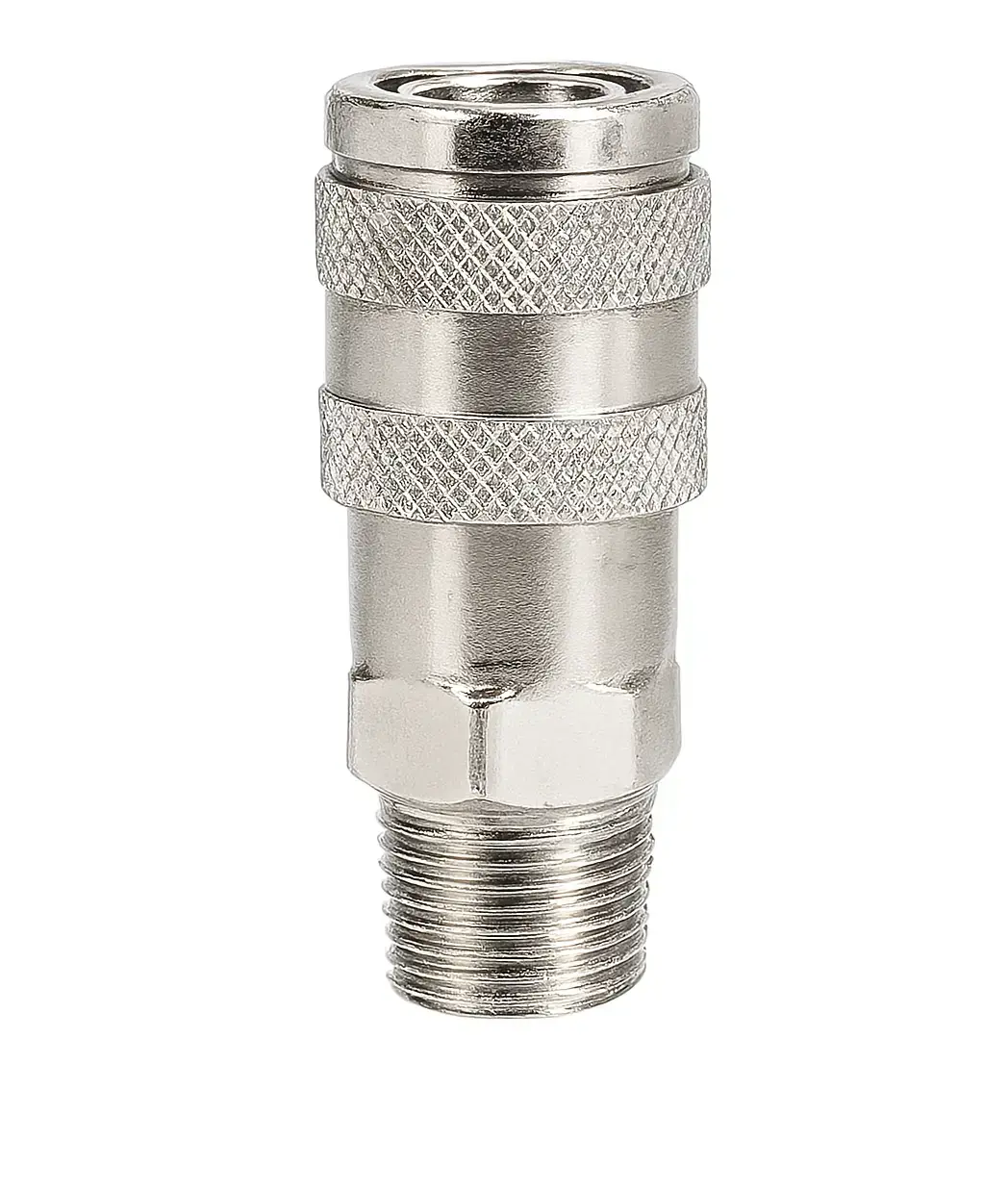

Acoplamiento rápido AC 20F E-MC

El AC 20F es un cople rápido de acero tipo aro con conexión rosca hembra de 1/4", diseñado para sistemas neumáticos que requieren conexión y desconexión frecuente sin herramientas. Fabricado por E-MC, este acoplamiento está indicado para aplicaciones industriales donde se necesita un sellado confiable y resistencia mecánica.

Beneficios principales

• Conexión rápida sin herramientas: Reduce tiempos de cambio de herramientas neumáticas y mejora la productividad.
• Alta durabilidad: El acero cromado o niquelado ofrece resistencia a la corrosión y al desgaste en entornos industriales.
• Sellado hermético: El sistema de balines de retención y sellos internos minimizan fugas de aire, manteniendo la presión del sistema.
• Compatibilidad estandarizada: Funciona con conectores macho tipo aro de la misma serie (AC-20M), facilitando la integración en líneas existentes.

Aplicaciones

• Sistemas de aire comprimido en talleres y fábricas.
• Herramientas neumáticas portátiles (atornilladores, pulidores, taladros).
• Equipos de pintura por pulverización, inflado y limpieza industrial.
• Líneas de ensamble automatizadas y estaciones de trabajo neumáticas.

Características principales

• Material: acero cromado o niquelado.
• Conexión: rosca hembra 1/4" NPT.
• Sistema de cierre: tipo aro con balines de retención.
• Presión de trabajo: hasta 300 psi.
• Temperatura de operación: -20°C a +80°C.
• Compatibilidad: conectores macho tipo aro serie AC-20M.

Especificaciones técnicas

¿Qué es el AC 20F?

El AC 20F es un acoplamiento rápido neumático de acero, con diseño tipo aro y rosca hembra de 1/4\. Es la parte hembra del sistema de conexión rápida que se acopla al conector macho (AC-20M) para establecer una unión sellada en líneas de aire comprimido.

¿Para qué sirve?

Sirve para conectar y desconectar rápidamente herramientas neumáticas, mangueras y equipos a una línea de aire comprimido sin necesidad de herramientas, permitiendo cambios ágiles en procesos industriales.

¿Cómo funciona?

El cople hembra AC 20F utiliza un mecanismo de aro con balines de retención. Al insertar el conector macho, los balines se desplazan y bloquean la unión, mientras que los sellos internos evitan fugas. Para desconectar, se presiona el aro liberando los balines.

¿Dónde se utiliza?

Se utiliza en sistemas neumáticos de talleres mecánicos, plantas de manufactura, líneas de ensamble, equipos de pintura y limpieza, y cualquier aplicación que requiera conexiones rápidas y seguras de aire comprimido.

¿Qué ventajas ofrece?

• Reduce el tiempo de cambio de herramientas.
• Minimiza pérdidas de presión por fugas.
• Resiste ambientes corrosivos gracias al recubrimiento metálico.
• Opera en un amplio rango de temperatura (-20°C a +80°C).
• Compatible con estándares de la industria neumática.

Preguntas frecuentes

¿Qué presión máxima soporta?
Hasta 300 psi (aproximadamente 20.7 bar).

¿Qué tipo de rosca tiene?
Rosca hembra 1/4" NPT (rosca cónica estándar en neumática).

¿Requiere mantenimiento?
Se recomienda lubricación periódica de los balines y sellos para asegurar un funcionamiento óptimo.

¿Es compatible con otros conectores?
Está diseñado para conectores macho tipo aro de la misma serie (AC-20M) y similares que cumplan con el mismo estándar.
