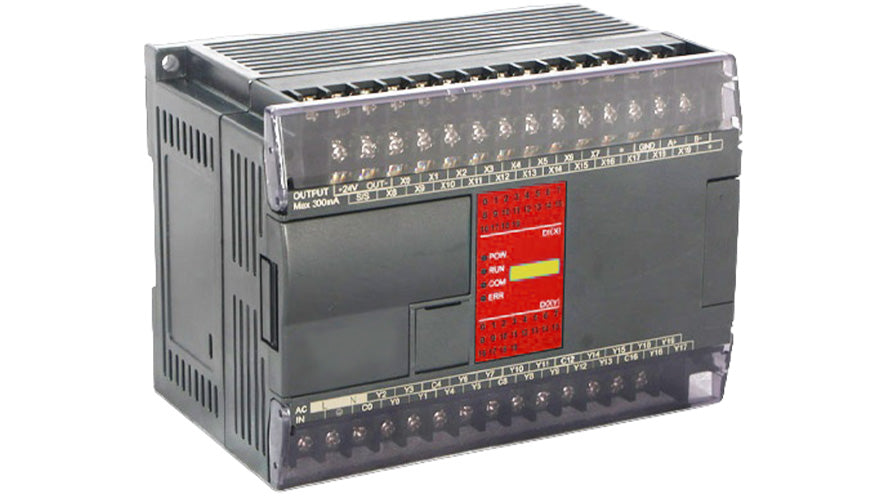

Módulo Remoto Digital HNC TE-20X20Y-TNE con 20 Entradas y 20 Salidas NPN
El módulo remoto digital HNC TE-20X20Y-TNE es una solución de expansión de E/S para automatización industrial, diseñado para ampliar la capacidad de control de un PLC o sistema de control central. El TE-20X20Y-TNE ofrece 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo transistor NPN, operando a 24 VDC, con puerto de comunicación RS485 y conectividad Ethernet. Este módulo remoto digital es ideal para aplicaciones que requieren monitoreo y control distribuido de señales discretas en entornos industriales exigentes, garantizando fiabilidad y precisión en la transmisión de datos.
Especificaciones Destacadas
- Marca: HNC
- Número de artículo / SKU: TE-20X20Y-TNE
- Entradas Digitales (DI): 20 entradas, 24 VDC, señal discreta (encendido/apagado), con aislamiento galvánico.
- Salidas Digitales (DO): 20 salidas tipo transistor NPN, 24 VDC, corriente máxima 0.5 A por canal, con protección contra cortocircuitos y sobrecargas.
- Alimentación: 24 VDC, consumo entre 200 mA y 500 mA según salidas activas, con protección contra polaridad inversa.
- Comunicación RS485: Protocolo Modbus RTU, velocidad configurable 9600 bps a 115200 bps, distancia hasta 1200 metros, con aislamiento galvánico.
- Conectividad Ethernet: Protocolo Modbus TCP, puerto RJ45, velocidad 10/100 Mbps, distancia hasta 100 metros.
- Indicadores LED: LED para cada entrada y salida, indicadores de comunicación TX/RX (RS485) y LINK/ACT (Ethernet), y LED de alimentación.
- Protección y durabilidad: Aislamiento galvánico entre entradas, salidas, RS485 y Ethernet; rango de temperatura -10°C a 60°C; clasificación IP20.
- Montaje: Riel DIN, dimensiones aproximadas 150 mm x 100 mm x 35 mm.
- Certificaciones: CE, UL, RoHS, EMC.
Aplicaciones y Usos Comunes
- Automatización de maquinaria industrial para control y monitoreo de sensores y actuadores.
- Sistemas de control de procesos en plantas de manufactura, donde se requiere expansión de E/S remotas.
- Monitoreo de señales discretas en sistemas de empaque, llenado y ensamblaje.
- Integración en tableros de control y paneles eléctricos para distribución de señales en campo.
- Automatización de edificios y sistemas de climatización (HVAC) para control de entradas y salidas.
¿Por qué elegir HNC TE-20X20Y-TNE?
- Alta densidad de E/S: 20 entradas y 20 salidas en un solo módulo compacto, optimizando espacio en el panel.
- Comunicación dual RS485 y Ethernet, ofreciendo flexibilidad para integrarse en redes industriales Modbus RTU o Modbus TCP.
- Protección robusta: aislamiento galvánico y protecciones contra cortocircuitos, sobrecargas y polaridad inversa, asegurando durabilidad en entornos hostiles.
- Montaje en riel DIN y diseño IP20, facilitando la instalación y el mantenimiento en armarios industriales.
- Certificaciones CE, UL, RoHS y EMC, garantizando el cumplimiento de normativas internacionales.
El módulo remoto digital TE-20X20Y-TNE de HNC es una solución confiable y versátil para la automatización industrial. Con su combinación de entradas/salidas digitales, comunicación flexible y protección avanzada, el módulo HNC TE-20X20Y-TNE es una elección sólida para mejorar la eficiencia y el control en sistemas de automatización.
Preguntas Frecuentes
¿Qué es el módulo remoto digital HNC TE-20X20Y-TNE y para qué sirve?
El módulo remoto digital HNC TE-20X20Y-TNE es un dispositivo de expansión de E/S para automatización industrial. Sirve para ampliar la capacidad de entradas y salidas digitales de un sistema de control, permitiendo monitorear y controlar señales discretas desde una ubicación remota, comunicándose con el PLC o controlador a través de RS485 o Ethernet.
¿Cuáles son las especificaciones técnicas del TE-20X20Y-TNE?
El TE-20X20Y-TNE cuenta con 20 entradas digitales a 24 VDC y 20 salidas digitales tipo transistor NPN, con corriente máxima de 0.5 A por canal. Su alimentación es de 24 VDC, con consumo entre 200 y 500 mA. Incluye comunicación RS485 (Modbus RTU) y Ethernet (Modbus TCP), con indicadores LED por canal y protección contra cortocircuitos y polaridad inversa.
¿Cómo se instala el módulo remoto digital HNC TE-20X20Y-TNE?
El módulo HNC TE-20X20Y-TNE se monta en riel DIN, lo que facilita su instalación en paneles de control y armarios industriales. Las conexiones se realizan mediante terminales de tornillo para las entradas, salidas y alimentación, y conectores RJ45 para Ethernet y terminales o DB9 para RS485. Se recomienda seguir el manual de instalación para asegurar una correcta conexión y configuración.
¿Qué diferencia hay entre el TE-20X20Y-TNE y otros módulos remotos de HNC?
La diferencia principal radica en la combinación de 20 entradas y 20 salidas digitales NPN, junto con la doble conectividad RS485 y Ethernet. Otros módulos de HNC pueden tener menos canales, diferentes tipos de salida (por ejemplo, relé o transistor PNP) o solo un tipo de comunicación. El TE-20X20Y-TNE ofrece alta densidad de E/S y flexibilidad de red, ideal para aplicaciones que requieren ambas opciones de comunicación.
¿Qué protocolos de comunicación soporta el TE-20X20Y-TNE?
El TE-20X20Y-TNE soporta Modbus RTU a través de su puerto RS485 y Modbus TCP a través de su puerto Ethernet. Esto permite integrarlo fácilmente en redes industriales existentes, ya sea mediante comunicación serial o en red Ethernet.
¿Qué protección ofrece el módulo TE-20X20Y-TNE para entornos industriales?
El módulo TE-20X20Y-TNE ofrece aislamiento galvánico entre entradas, salidas, RS485 y Ethernet, protegiendo contra interferencias y picos de voltaje. Además, las salidas tienen protección contra cortocircuitos y sobrecargas, y la alimentación tiene protección contra polaridad inversa. Su clasificación IP20 y rango de temperatura de -10°C a 60°C lo hacen adecuado para entornos industriales protegidos.
¿El TE-20X20Y-TNE cuenta con certificaciones de calidad?
Sí, el módulo remoto digital HNC TE-20X20Y-TNE cuenta con certificaciones CE, UL, RoHS y EMC, lo que garantiza el cumplimiento de normativas internacionales de seguridad y compatibilidad electromagnética para uso industrial.
¿Dónde puedo obtener la ficha técnica o cotización del TE-20X20Y-TNE?
Puede obtener la ficha técnica completa y una cotización del módulo remoto digital HNC TE-20X20Y-TNE contactando al proveedor autorizado, como Seguridad y Control. Visite el sitio web o comuníquese con el equipo de ventas para recibir información detallada, precios y disponibilidad.
