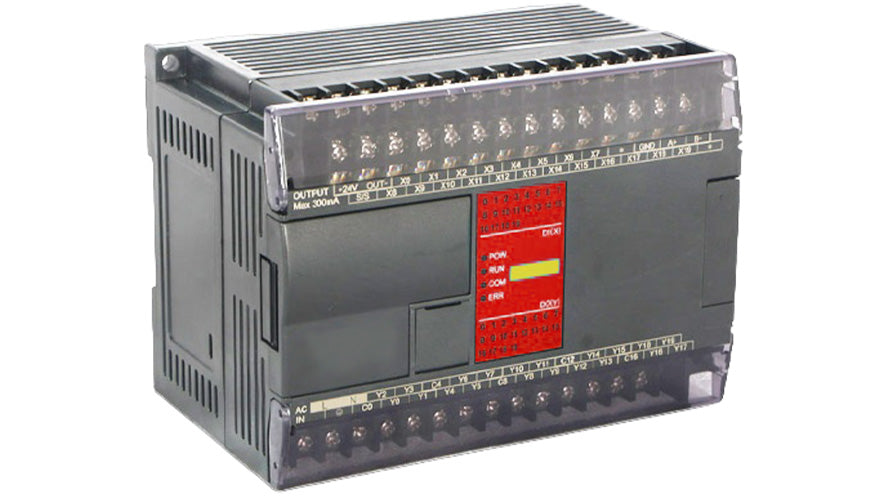

Módulo Remoto Digital HNC TE-20X20Y-TPE con 20 Entradas y 20 Salidas Digitales PNP, RS485 y Ethernet
El módulo remoto digital HNC TE-20X20Y-TPE permite expandir la capacidad de entradas y salidas digitales en sistemas de automatización industrial. Este módulo integra 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo transistor PNP, operando a 24 VDC. El TE-20X20Y-TPE está diseñado para aplicaciones que requieren monitoreo y control remoto confiable, ofreciendo comunicación dual RS485 (Modbus RTU) y Ethernet (Modbus TCP) para una integración flexible en redes industriales. Su diseño robusto con aislamiento galvánico y montaje en riel DIN lo hace adecuado para entornos exigentes.
Especificaciones Destacadas
- Marca: HNC
- Número de artículo / SKU: TE-20X20Y-TPE
- Entradas Digitales (DI): 20 entradas, 24 VDC, señal discreta (encendido/apagado), con aislamiento galvánico.
- Salidas Digitales (DO): 20 salidas tipo transistor PNP, 24 VDC, corriente máxima de 0.5 A por canal, con protección contra cortocircuitos y sobrecargas.
- Alimentación: 24 VDC, consumo entre 200 mA y 500 mA según salidas activas, protección contra polaridad inversa.
- Comunicación RS485: Protocolo Modbus RTU, velocidad configurable de 9600 bps a 115200 bps, distancia hasta 1200 metros, aislamiento galvánico.
- Conectividad Ethernet: Puerto RJ45, 10/100 Mbps, compatible con Modbus TCP, distancia máxima 100 metros.
- Indicadores LED: LED por cada entrada y salida, indicadores de comunicación (TX/RX, LINK/ACT) y de alimentación.
- Protección y durabilidad: Aislamiento galvánico entre entradas, salidas, RS485 y Ethernet; rango de temperatura -10°C a 60°C; clasificación IP20.
- Montaje: Riel DIN, dimensiones aproximadas 150 mm x 100 mm x 35 mm.
- Certificaciones: CE, UL, RoHS, EMC.
Aplicaciones y Usos Comunes
- Automatización de máquinas y líneas de producción en plantas industriales.
- Sistemas de control de procesos que requieren expansión de I/O remota.
- Monitoreo y control de equipos en estaciones de bombeo, compresores y sistemas HVAC.
- Integración con PLC y SCADA mediante protocolos Modbus RTU o Modbus TCP.
- Automatización de almacenes y sistemas de transporte (bandas, clasificadores).
¿Por qué elegir HNC TE-20X20Y-TPE?
- Doble interfaz de comunicación (RS485 y Ethernet) que facilita la integración en redes industriales modernas.
- 20 entradas y 20 salidas digitales en un solo módulo, reduciendo costos y espacio en el panel de control.
- Aislamiento galvánico integral que protege contra interferencias electromagnéticas y picos de voltaje.
- Protección contra cortocircuitos, sobrecargas y polaridad inversa, garantizando una operación segura y confiable.
- Montaje en riel DIN que simplifica la instalación y el mantenimiento en armarios industriales.
- Certificaciones CE, UL y RoHS que aseguran el cumplimiento de estándares internacionales.
El módulo remoto digital HNC TE-20X20Y-TPE es una solución versátil y robusta para ampliar las capacidades de control en automatización industrial. Con su combinación de entradas/salidas digitales, comunicación dual y protección avanzada, este módulo ofrece un rendimiento confiable en entornos exigentes. HNC es una marca reconocida por su calidad en componentes de automatización, y el TE-20X20Y-TPE respalda esa reputación con especificaciones técnicas sólidas.
Preguntas Frecuentes
¿Qué es el módulo remoto digital HNC TE-20X20Y-TPE y para qué sirve?
El módulo remoto digital HNC TE-20X20Y-TPE es un dispositivo de automatización industrial que proporciona 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo transistor PNP. Sirve para ampliar la capacidad de control de un sistema, permitiendo monitorear sensores y actuar sobre actuadores desde una ubicación remota, comunicándose con un PLC o SCADA mediante protocolos Modbus RTU (RS485) o Modbus TCP (Ethernet).
¿Cuáles son las especificaciones clave del TE-20X20Y-TPE?
El TE-20X20Y-TPE cuenta con 20 entradas digitales a 24 VDC con aislamiento galvánico, y 20 salidas digitales tipo PNP de 24 VDC con corriente máxima de 0.5 A por canal y protección contra cortocircuitos. Su alimentación es de 24 VDC con consumo de 200 a 500 mA. Ofrece comunicación RS485 (Modbus RTU) a velocidades de 9600 a 115200 bps y Ethernet 10/100 Mbps (Modbus TCP). El rango de temperatura es de -10°C a 60°C y tiene clasificación IP20.
¿Cómo se instala el módulo HNC TE-20X20Y-TPE?
El módulo HNC TE-20X20Y-TPE está diseñado para montaje en riel DIN, lo que facilita su instalación en paneles de control y armarios industriales. Se fija sobre el riel, se conecta la alimentación de 24 VDC, las entradas y salidas digitales, y los cables de comunicación (RS485 o Ethernet). No requiere herramientas especiales y su tamaño compacto (150x100x35 mm) permite integrarlo fácilmente en espacios reducidos.
¿Qué protocolos de comunicación soporta el TE-20X20Y-TPE?
El TE-20X20Y-TPE soporta dos protocolos de comunicación estándar: Modbus RTU a través del puerto RS485, y Modbus TCP a través de su puerto Ethernet RJ45. Esto permite que el módulo se integre fácilmente en la mayoría de los sistemas de automatización industrial, PLCs y software SCADA, ofreciendo flexibilidad en la topología de red.
¿El módulo TE-20X20Y-TPE es compatible con PLCs de otras marcas?
Sí, el módulo TE-20X20Y-TPE es compatible con la mayoría de los PLCs y controladores industriales que soporten comunicación Modbus RTU o Modbus TCP. Gracias a estos protocolos abiertos, puede integrarse con marcas como Siemens, Allen Bradley, Mitsubishi, Schneider Electric, entre otras. Se recomienda verificar la configuración de parámetros de comunicación (dirección, velocidad, etc.) para asegurar la compatibilidad.
¿Qué protecciones incluye el módulo remoto digital HNC TE-20X20Y-TPE?
El módulo TE-20X20Y-TPE incluye protección contra polaridad inversa en la alimentación, protección contra cortocircuitos y sobrecargas en las salidas digitales, y aislamiento galvánico entre entradas, salidas, RS485 y Ethernet. Estas protecciones ayudan a prevenir daños por conexiones incorrectas y a reducir el riesgo de interferencias electromagnéticas, asegurando una operación confiable en entornos industriales.
¿Dónde puedo obtener la ficha técnica o cotización del TE-20X20Y-TPE?
Puede solicitar la ficha técnica completa y una cotización del módulo remoto digital HNC TE-20X20Y-TPE a través del proveedor autorizado. En la página del producto, encontrará opciones para descargar el manual o contactar al departamento de ventas. También puede comunicarse con el equipo de soporte de automatización para recibir asesoría técnica sobre la integración del módulo en su sistema.
¿Qué diferencias hay entre el TE-20X20Y-TPE y otros módulos remotos digitales de HNC?
El TE-20X20Y-TPE se caracteriza por ofrecer 20 entradas y 20 salidas digitales con salidas tipo PNP, además de incluir tanto comunicación RS485 como Ethernet en el mismo módulo. Otros módulos de HNC pueden tener menos I/O, salidas tipo relé o solo comunicación RS485. Esta combinación de características hace al TE-20X20Y-TPE adecuado para aplicaciones que requieren alta densidad de I/O y doble interfaz de red.
Módulo Remoto Digital HNC TE-20X20Y-TPE con 20 Entradas y 20 Salidas Digitales PNP, RS485 y Ethernet
El módulo remoto digital HNC TE-20X20Y-TPE permite expandir la capacidad de entradas y salidas digitales en sistemas de automatización industrial. Este módulo integra 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo transistor PNP, operando a 24 VDC. El TE-20X20Y-TPE está diseñado para aplicaciones que requieren monitoreo y control remoto confiable, ofreciendo comunicación dual RS485 (Modbus RTU) y Ethernet (Modbus TCP) para una integración flexible en redes industriales. Su diseño robusto con aislamiento galvánico y montaje en riel DIN lo hace adecuado para entornos exigentes.
Especificaciones Destacadas
- Marca: HNC
- Número de artículo / SKU: TE-20X20Y-TPE
- Entradas Digitales (DI): 20 entradas, 24 VDC, señal discreta (encendido/apagado), con aislamiento galvánico.
- Salidas Digitales (DO): 20 salidas tipo transistor PNP, 24 VDC, corriente máxima de 0.5 A por canal, con protección contra cortocircuitos y sobrecargas.
- Alimentación: 24 VDC, consumo entre 200 mA y 500 mA según salidas activas, protección contra polaridad inversa.
- Comunicación RS485: Protocolo Modbus RTU, velocidad configurable de 9600 bps a 115200 bps, distancia hasta 1200 metros, aislamiento galvánico.
- Conectividad Ethernet: Puerto RJ45, 10/100 Mbps, compatible con Modbus TCP, distancia máxima 100 metros.
- Indicadores LED: LED por cada entrada y salida, indicadores de comunicación (TX/RX, LINK/ACT) y de alimentación.
- Protección y durabilidad: Aislamiento galvánico entre entradas, salidas, RS485 y Ethernet; rango de temperatura -10°C a 60°C; clasificación IP20.
- Montaje: Riel DIN, dimensiones aproximadas 150 mm x 100 mm x 35 mm.
- Certificaciones: CE, UL, RoHS, EMC.
Aplicaciones y Usos Comunes
- Automatización de máquinas y líneas de producción en plantas industriales.
- Sistemas de control de procesos que requieren expansión de I/O remota.
- Monitoreo y control de equipos en estaciones de bombeo, compresores y sistemas HVAC.
- Integración con PLC y SCADA mediante protocolos Modbus RTU o Modbus TCP.
- Automatización de almacenes y sistemas de transporte (bandas, clasificadores).
¿Por qué elegir HNC TE-20X20Y-TPE?
- Doble interfaz de comunicación (RS485 y Ethernet) que facilita la integración en redes industriales modernas.
- 20 entradas y 20 salidas digitales en un solo módulo, reduciendo costos y espacio en el panel de control.
- Aislamiento galvánico integral que protege contra interferencias electromagnéticas y picos de voltaje.
- Protección contra cortocircuitos, sobrecargas y polaridad inversa, garantizando una operación segura y confiable.
- Montaje en riel DIN que simplifica la instalación y el mantenimiento en armarios industriales.
- Certificaciones CE, UL y RoHS que aseguran el cumplimiento de estándares internacionales.
El módulo remoto digital HNC TE-20X20Y-TPE es una solución versátil y robusta para ampliar las capacidades de control en automatización industrial. Con su combinación de entradas/salidas digitales, comunicación dual y protección avanzada, este módulo ofrece un rendimiento confiable en entornos exigentes. HNC es una marca reconocida por su calidad en componentes de automatización, y el TE-20X20Y-TPE respalda esa reputación con especificaciones técnicas sólidas.
Preguntas Frecuentes
¿Qué es el módulo remoto digital HNC TE-20X20Y-TPE y para qué sirve?
El módulo remoto digital HNC TE-20X20Y-TPE es un dispositivo de automatización industrial que proporciona 20 entradas digitales (DI) y 20 salidas digitales (DO) tipo transistor PNP. Sirve para ampliar la capacidad de control de un sistema, permitiendo monitorear sensores y actuar sobre actuadores desde una ubicación remota, comunicándose con un PLC o SCADA mediante protocolos Modbus RTU (RS485) o Modbus TCP (Ethernet).
¿Cuáles son las especificaciones clave del TE-20X20Y-TPE?
El TE-20X20Y-TPE cuenta con 20 entradas digitales a 24 VDC con aislamiento galvánico, y 20 salidas digitales tipo PNP de 24 VDC con corriente máxima de 0.5 A por canal y protección contra cortocircuitos. Su alimentación es de 24 VDC con consumo de 200 a 500 mA. Ofrece comunicación RS485 (Modbus RTU) a velocidades de 9600 a 115200 bps y Ethernet 10/100 Mbps (Modbus TCP). El rango de temperatura es de -10°C a 60°C y tiene clasificación IP20.
¿Cómo se instala el módulo HNC TE-20X20Y-TPE?
El módulo HNC TE-20X20Y-TPE está diseñado para montaje en riel DIN, lo que facilita su instalación en paneles de control y armarios industriales. Se fija sobre el riel, se conecta la alimentación de 24 VDC, las entradas y salidas digitales, y los cables de comunicación (RS485 o Ethernet). No requiere herramientas especiales y su tamaño compacto (150x100x35 mm) permite integrarlo fácilmente en espacios reducidos.
¿Qué protocolos de comunicación soporta el TE-20X20Y-TPE?
El TE-20X20Y-TPE soporta dos protocolos de comunicación estándar: Modbus RTU a través del puerto RS485, y Modbus TCP a través de su puerto Ethernet RJ45. Esto permite que el módulo se integre fácilmente en la mayoría de los sistemas de automatización industrial, PLCs y software SCADA, ofreciendo flexibilidad en la topología de red.
¿El módulo TE-20X20Y-TPE es compatible con PLCs de otras marcas?
Sí, el módulo TE-20X20Y-TPE es compatible con la mayoría de los PLCs y controladores industriales que soporten comunicación Modbus RTU o Modbus TCP. Gracias a estos protocolos abiertos, puede integrarse con marcas como Siemens, Allen Bradley, Mitsubishi, Schneider Electric, entre otras. Se recomienda verificar la configuración de parámetros de comunicación (dirección, velocidad, etc.) para asegurar la compatibilidad.
¿Qué protecciones incluye el módulo remoto digital HNC TE-20X20Y-TPE?
El módulo TE-20X20Y-TPE incluye protección contra polaridad inversa en la alimentación, protección contra cortocircuitos y sobrecargas en las salidas digitales, y aislamiento galvánico entre entradas, salidas, RS485 y Ethernet. Estas protecciones ayudan a prevenir daños por conexiones incorrectas y a reducir el riesgo de interferencias electromagnéticas, asegurando una operación confiable en entornos industriales.
¿Dónde puedo obtener la ficha técnica o cotización del TE-20X20Y-TPE?
Puede solicitar la ficha técnica completa y una cotización del módulo remoto digital HNC TE-20X20Y-TPE a través del proveedor autorizado. En la página del producto, encontrará opciones para descargar el manual o contactar al departamento de ventas. También puede comunicarse con el equipo de soporte de automatización para recibir asesoría técnica sobre la integración del módulo en su sistema.
¿Qué diferencias hay entre el TE-20X20Y-TPE y otros módulos remotos digitales de HNC?
El TE-20X20Y-TPE se caracteriza por ofrecer 20 entradas y 20 salidas digitales con salidas tipo PNP, además de incluir tanto comunicación RS485 como Ethernet en el mismo módulo. Otros módulos de HNC pueden tener menos I/O, salidas tipo relé o solo comunicación RS485. Esta combinación de características hace al TE-20X20Y-TPE adecuado para aplicaciones que requieren alta densidad de I/O y doble interfaz de red.
-
