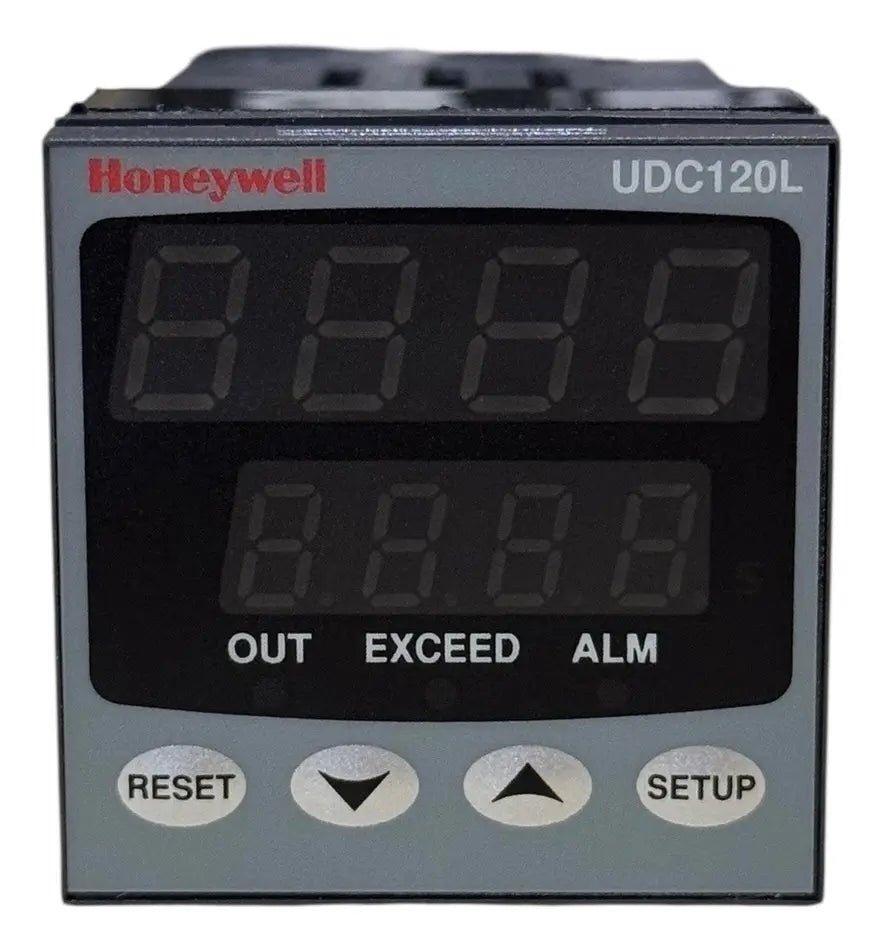

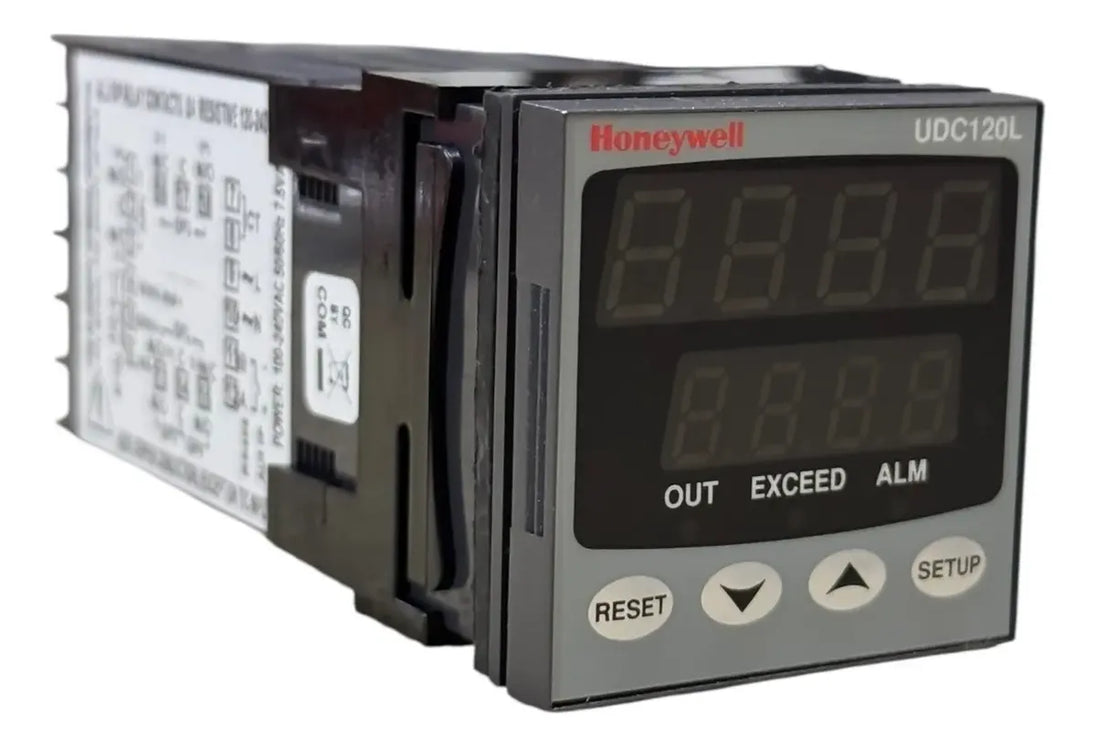

DC120L-1-1-0-0-1-4-0-0 corresponde a un controlador de temperatura de la serie DC1200 de Honeywell. Esta línea de instrumentos es conocida por ser compacta, confiable y diseñada para procesos industriales que requieren un control preciso en un formato pequeño (1/16 DIN).

Identificación del Modelo

El prefijo DC120L indica que se trata de un modelo de la serie DC1200. El sufijo "L" suele referirse a una variante específica de la arquitectura del hardware dentro de esta familia de controladores.

Configuración de Hardware y Salidas

• Salida de Control 1 (Dígito 1): Configurada como Relé . Esto significa que el dispositivo utiliza un contacto seco para activar el elemento de potencia (como un contactor o una resistencia).

• Salida de Control 2 (Dígito 1): Configurada como Relé . Generalmente utilizado para una segunda etapa de control o para funciones de enfriamiento en sistemas calor/frío.

• Entrada de Control (Dígito 0): Indica una entrada estándar configurable. Estos equipos suelen ser universales, aceptando termopares (tipo J, K, T, R, S, etc.) y RTD (Pt100).

• Opción de Alarma (Dígito 0): Sin alarmas adicionales configuradas de fábrica o configuración básica estándar.

Comunicaciones y Alimentación

• Comunicaciones (Dígito 1): Este modelo incluye capacidad de comunicación, incluso bajo el protocolo RS485 Modbus RTU , lo que permite conectarlo a un software de supervisión oa un PLC.

• Alimentación Eléctrica (Dígito 4): Indica que el equipo opera con un rango de voltaje de 90 a 264 V CA. Es la opción estándar para redes eléctricas industriales y comerciales.

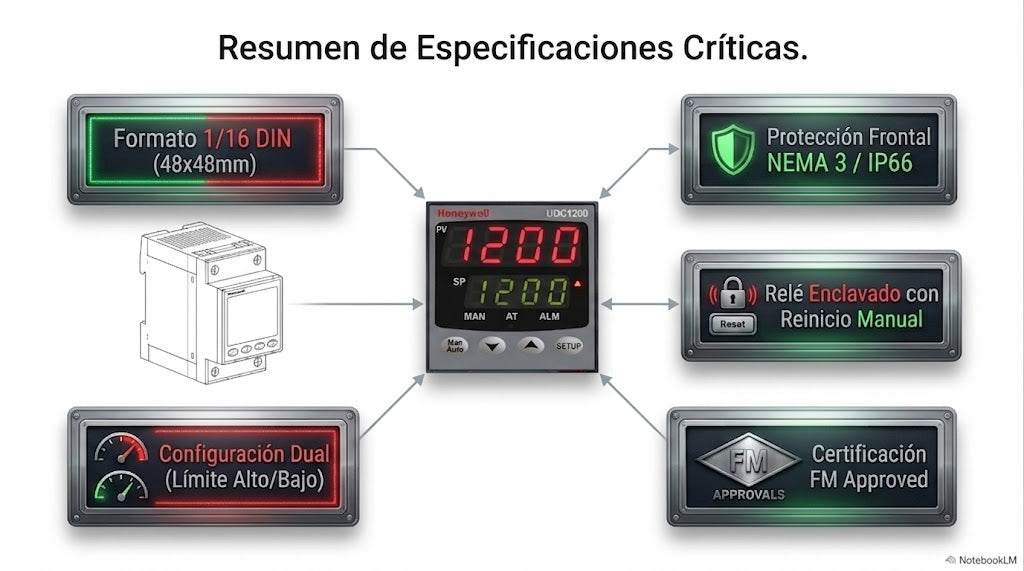

Características Generales del Dispositivo

• Tamaño físico: Formato 1/16 DIN, lo que significa que el frente mide aproximadamente 48 x 48 mm . Es ideal para paneles con espacio limitado.

• Algoritmos de Control: Soporta control PID (con auto-tuning) para mantener la temperatura estable, o control On/Off para aplicaciones más simples.

• Pantalla: Cuenta con doble línea de visualización LED (normalmente una para el Valor de Proceso y otra para el Setpoint) de alta visibilidad.

• Protección: El panel frontal suele tener una clasificación IP65/NEMA 4X , lo que lo protege contra el polvo y chorros de agua a baja presión.
