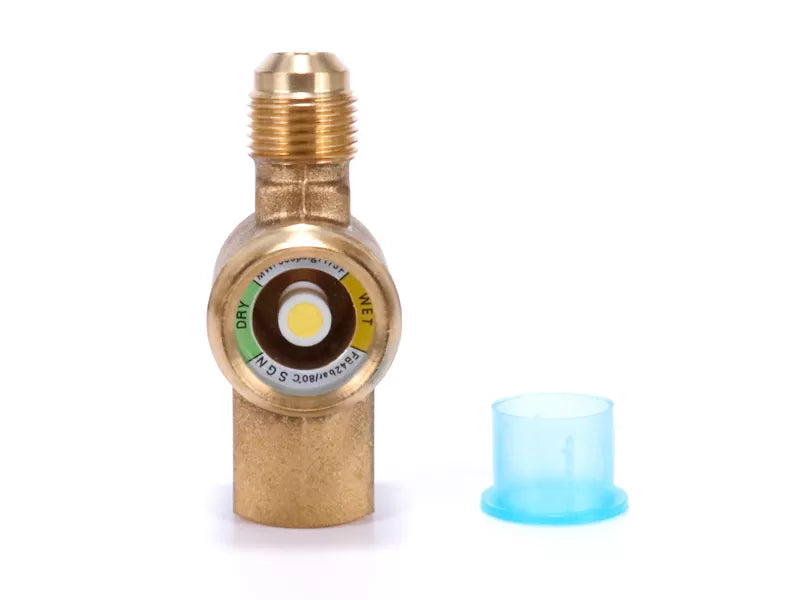

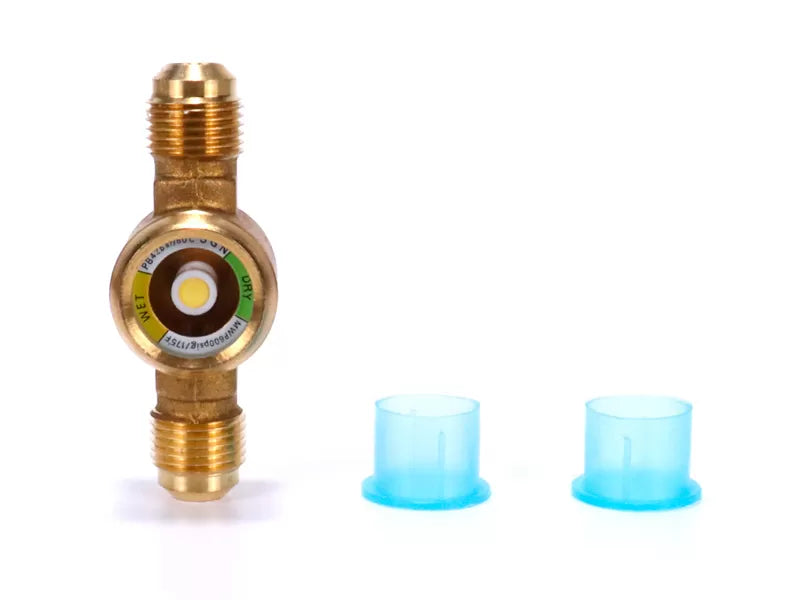

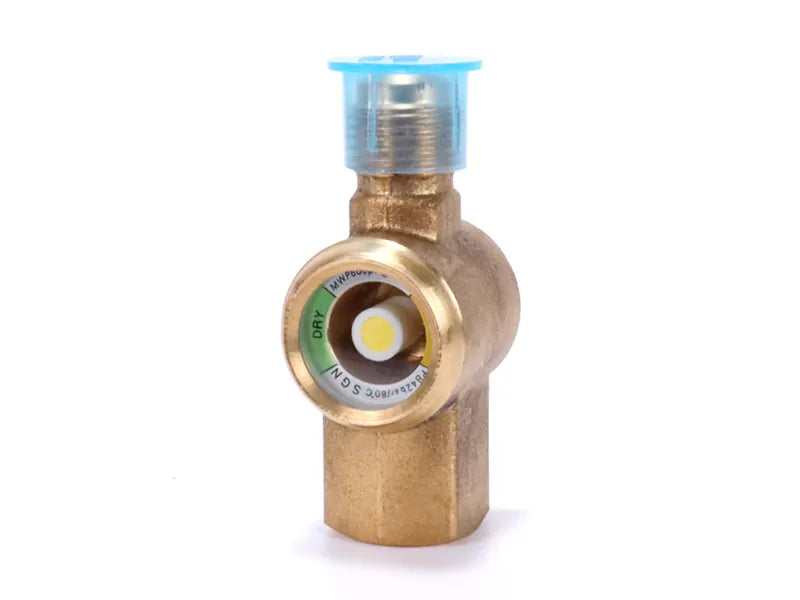

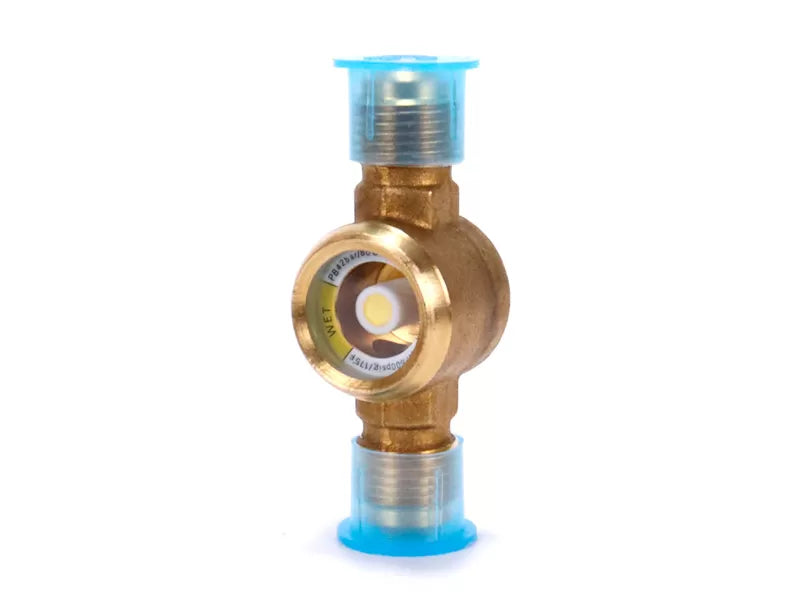

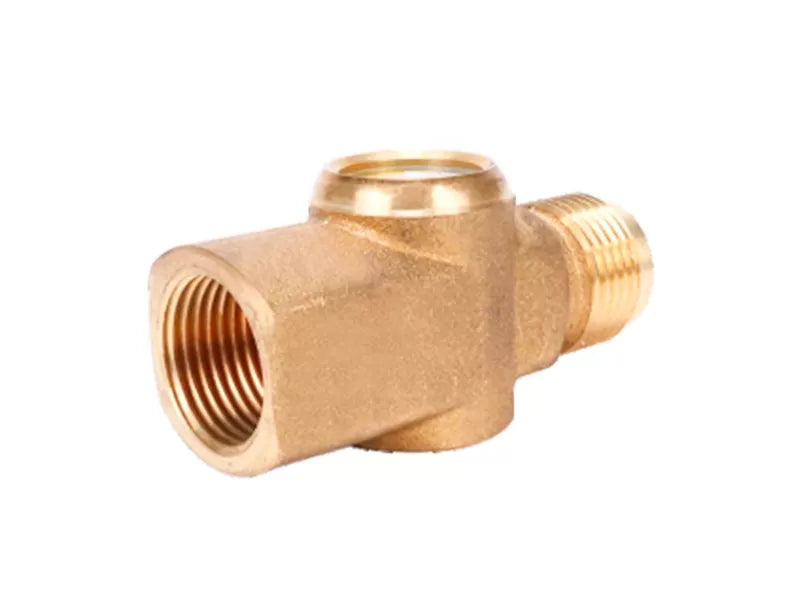

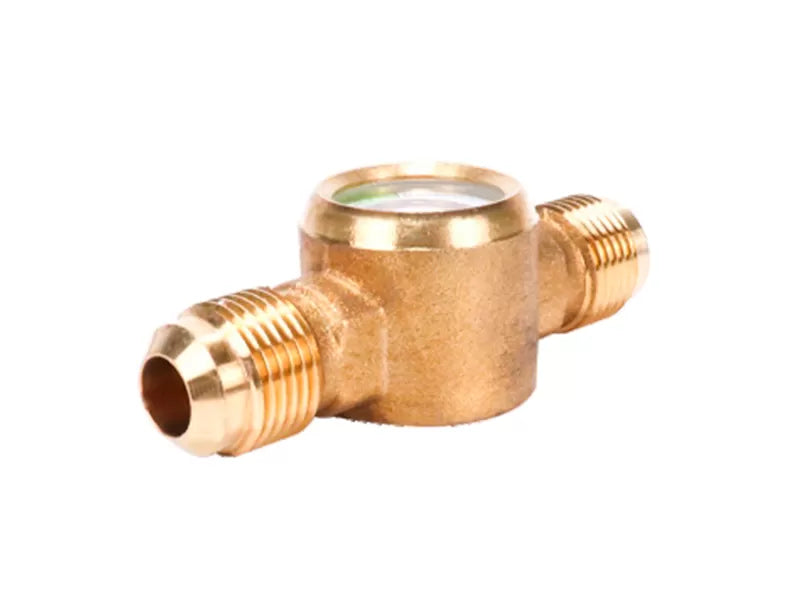

Mirilla LEFOO LFSG-3/4 O, 3/4" ODF, Indicador de Humedad

La mirilla LEFOO LFSG-3/4 O (modelo de fabricante LFSG-12) es un visor de línea de líquido con indicador de humedad por cambio de color, diseñado para sistemas de refrigeración y aire acondicionado que operan con refrigerantes HCFC y HFC. Su construcción en latón con soldadura robusta y sellos de PTFE de alto rendimiento garantiza estanqueidad total —cada unidad pasa prueba de fugas al 100 %— y resistencia a la corrosión en entornos industriales exigentes.

Especificaciones Destacadas

• Marca: LEFOO
• Número de artículo / SKU: LFSG-3/4 O
• Modelo fabricante: LFSG-12
• Tamaño de tubería: 3/4"
• Tipo de conexión: ODF (para soldar)
• Presión máxima de trabajo: 4.5 MPa
• Presión de prueba: 6.8 MPa
• Rango de temperatura ambiente: -50 °C a +80 °C
• Rango de temperatura del fluido: -40 °C a +80 °C
• Refrigerantes compatibles: HCFC (R22, R502, etc.) y HFC (R134a, R404A, R407C, R410A, R507, etc.)
• Dimensiones (mm): L=166, L1=16, H=34, D=31.5, d=19.1
• Indicador: Papel circular de cambio de color (verde=seco, intermedio=alerta, amarillo=húmedo) con umbrales específicos por refrigerante y temperatura
• Material del cuerpo: Latón con soldadura resistente
• Sellos: PTFE de alto rendimiento

Aplicaciones y Usos Comunes

• Sistemas de refrigeración comercial e industrial (cámaras frigoríficas, centrales de condensación)
• Equipos de aire acondicionado y HVAC (enfriadoras, unidades de tratamiento de aire)
• Salas blancas y entornos de automatización de edificios donde se requiere control visual de humedad en el circuito
• Plantas de tratamiento de agua y aguas residuales con circuitos de refrigeración auxiliar
• Mantenimiento preventivo: verificación rápida del contenido de humedad del refrigerante sin desmontar componentes

¿Por qué elegir LEFOO LFSG-3/4 O?

• Indicador de humedad de alta precisión con umbrales calibrados por refrigerante (R22, R134a, R404A, R407C, R410A, R507, R401A) a 25 °C y 43 °C
• Diseño sin adaptador y papel indicador circular que minimiza la caída de presión en la línea
• Construcción a prueba de explosiones (press-fit) y soldadura de latón para máxima seguridad mecánica
• Sellado con PTFE de alto rendimiento y prueba de fugas al 100 % en fábrica
• Amplio rango de temperatura de operación (-50 °C a +80 °C ambiente) apto para climas extremos

LEFOO (lefoo.com) es un fabricante global especializado en componentes de control de presión y flujo para refrigeración, HVAC y automatización industrial. La familia LFSG de mirillas combina fiabilidad mecánica, lectura inmediata del estado de humedad del refrigerante y compatibilidad amplia con los refrigerantes más utilizados en la industria, lo que la convierte en una opción estándar para instaladores y contratistas que buscan reducir tiempos de diagnóstico y evitar fallos por humedad en el circuito.

Preguntas frecuentes

¿Qué es la mirilla LEFOO LFSG-3/4 O y para qué sirve?

La mirilla LEFOO LFSG-3/4 O (modelo LFSG-12) es un visor de línea de líquido con indicador de humedad por cambio de color, diseñado para instalarse en tuberías de 3/4" con conexión ODF (soldadura) en sistemas de refrigeración y aire acondicionado que usan refrigerantes HCFC o HFC. Permite verificar visualmente el estado del refrigerante (seco, alerta, húmedo) sin desmontar el circuito.

¿Qué refrigerantes son compatibles con la mirilla LFSG-3/4 O?

La mirilla LFSG-3/4 O es compatible con refrigerantes HCFC (como R22, R502) y HFC (como R134a, R404A, R407C, R410A, R507, R401A) y sus aceites lubricantes correspondientes. El indicador circular tiene umbrales de humedad (PPM) calibrados específicamente para cada refrigerante a 25 °C y 43 °C.

¿Cuáles son los límites de presión y temperatura de la mirilla LEFOO LFSG-3/4 O?

La presión máxima de trabajo es 4.5 MPa y la presión de prueba es 6.8 MPa. El rango de temperatura ambiente es de -50 °C a +80 °C, y el rango de temperatura del fluido (refrigerante) es de -40 °C a +80 °C.

¿Cómo se interpreta el indicador de color de la mirilla LFSG-3/4 O?

El indicador circular muestra tres estados: verde = seco (humedad por debajo del umbral inferior), color intermedio = advertencia (humedad en rango medio), amarillo = húmedo (humedad por encima del umbral superior). Los valores exactos en PPM varían según el refrigerante y la temperatura (25 °C o 43 °C); por ejemplo, para R410A a 25 °C: verde <60 PPM, intermedio 60-280 PPM, amarillo >280 PPM.

¿Qué materiales y sellos utiliza la mirilla LEFOO LFSG-3/4 O?

El cuerpo está fabricado en latón con soldadura robusta y diseño press-fit a prueba de explosiones. Las partes de sellado son de PTFE de alto rendimiento, y cada unidad se somete a prueba de fugas al 100 % en fábrica para garantizar estanqueidad total.

¿Cuáles son las dimensiones principales de la mirilla LFSG-3/4 O (modelo LFSG-12)?

Las dimensiones en milímetros son: longitud total L=166, longitud de inserción L1=16, altura H=34, diámetro exterior D=31.5, diámetro interior d=19.1 (correspondiente a tubería de 3/4").

¿Dónde se puede descargar la ficha técnica completa de la mirilla LEFOO LFSG-3/4 O?

La ficha técnica completa de la familia LFSG está disponible en el sitio web del fabricante lefoo.com. Para obtener el datasheet específico del modelo LFSG-12 (SKU LFSG-3/4 O) o solicitar una cotización formal, puede contactar al distribuidor autorizado o al equipo de soporte técnico de LEFOO.

¿Qué ventajas ofrece el diseño sin adaptador y con papel indicador circular de la mirilla LFSG-3/4 O?

El diseño elimina el adaptador adicional y utiliza un papel indicador circular que reduce la caída de presión en la línea (baja pérdida de carga), simplifica la instalación y mejora la respuesta visual del indicador de humedad, manteniendo la integridad mecánica del conjunto.
