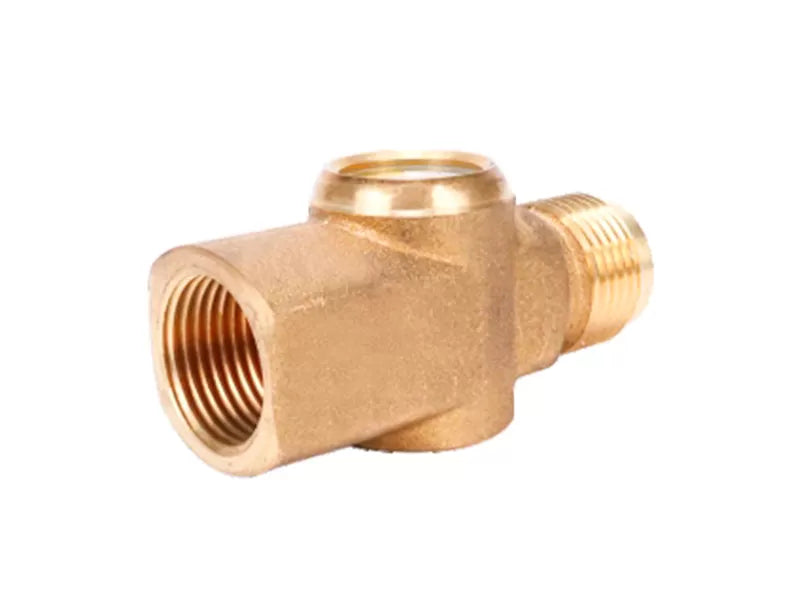

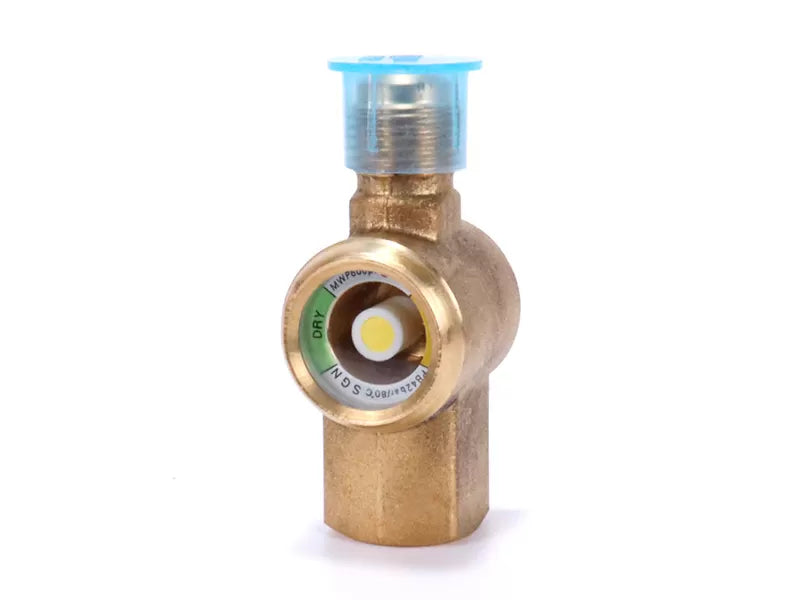

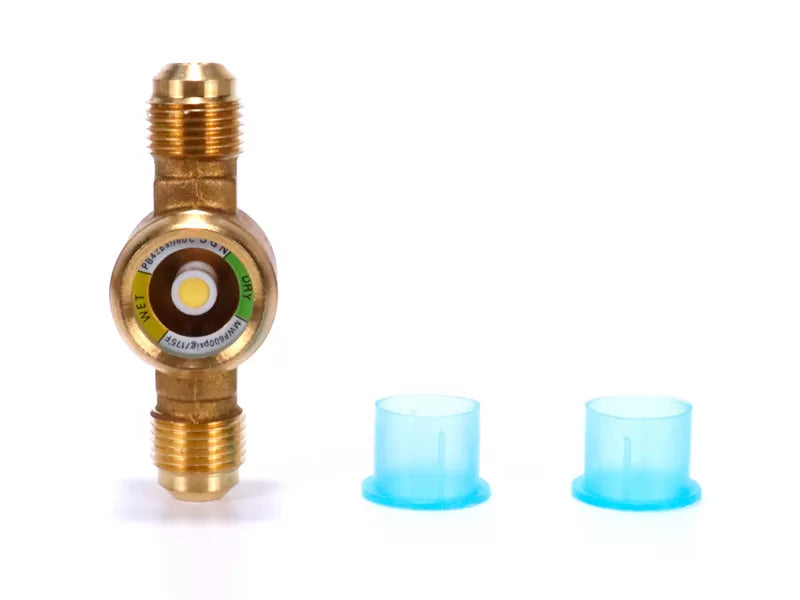

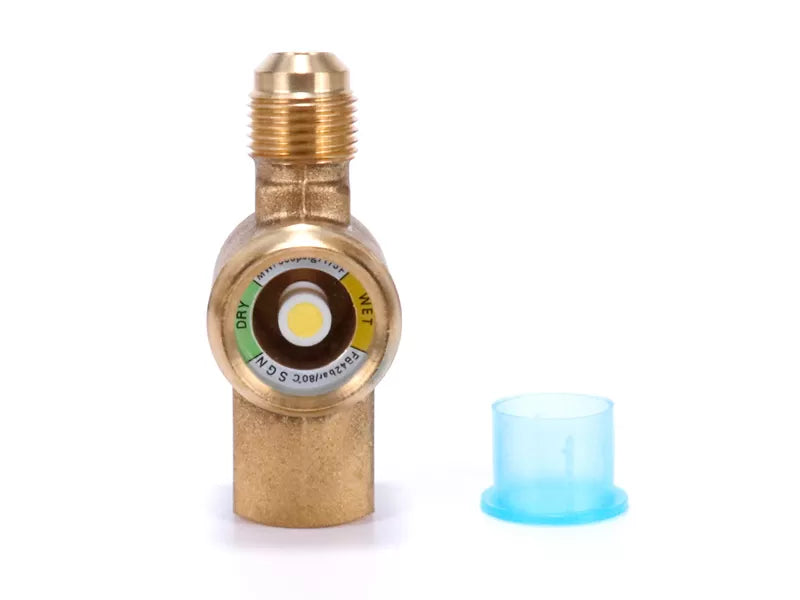

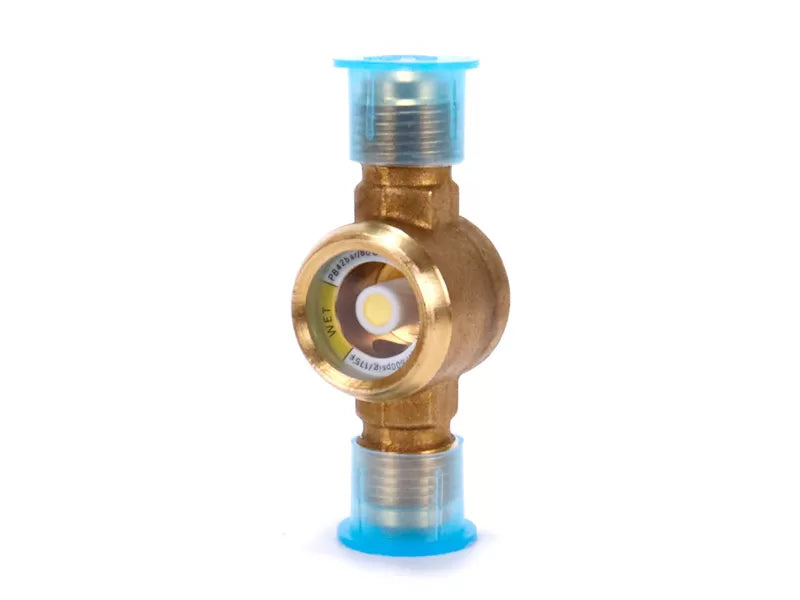

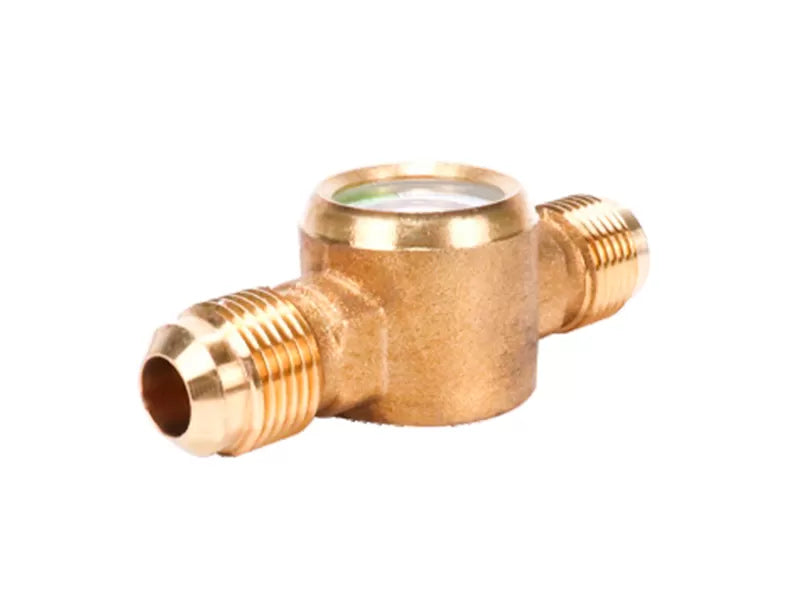

Mirilla LEFOO LFSG-3/4 SAE, Conexión SAE 1-1/16-14UNF, 3/4", 4.5 MPa

La mirilla LEFOO LFSG-3/4 SAE es un visor de líquido de alta precisión diseñado para sistemas de refrigeración y aire acondicionado. Incorpora un indicador de humedad de cambio de color que permite identificar de forma inmediata el contenido de agua en el refrigerante, garantizando la integridad del circuito. Su construcción en latón con soldadura robusta y sellos de PTFE de alto rendimiento ofrece una resistencia a la corrosión y una estanqueidad superiores, validadas por pruebas de fugas al 100 % en fábrica.

Especificaciones Destacadas

• Marca: LEFOO
• Número de artículo / SKU: LFSG-3/4 SAE
• Modelo fabricante: LFSG-12-1
• Tamaño de tubería: 3/4"
• Tipo de conexión: SAE (Rosca 1-1/16-14 UNF)
• Dimensiones (L x H x D): 94 mm x 34 mm x 31.5 mm
• Presión máxima de trabajo: 4.5 MPa
• Presión de prueba: 6.8 MPa
• Rango temperatura ambiente: -50 °C ~ +80 °C
• Rango temperatura medio: -40 °C ~ +80 °C
• Refrigerantes compatibles: HCFC (R22, R502), HFC (R134a, R404A, R407C, R410A, R507, R401A)
• Indicador: Papel circular de cambio de color (Verde/Seco, Intermedio/Advertencia, Amarillo/Húmedo)
• Material cuerpo: Latón
• Material sellos: PTFE de alto rendimiento

Aplicaciones y Usos Comunes

• Sistemas de refrigeración comercial e industrial
• Unidades de aire acondicionado (HVAC) y salas blancas (Cleanroom)
• Automatización de edificios y sistemas de agua/aguas residuales
• Líneas de líquido en equipos con refrigerantes R410A, R134a, R404A, R22
• Control visual de humedad en circuitos frigoríficos críticos

¿Por qué elegir LEFOO LFSG-3/4 SAE?

• Indicador de humedad de alta precisión con códigos de color PPM específicos por refrigerante y temperatura (25 °C y 43 °C)
• Diseño de papel indicador circular que elimina adaptadores y reduce la caída de presión
• Construcción en latón con ajuste a presión a prueba de explosiones para máxima seguridad
• Sellado con PTFE de alto rendimiento y prueba de fugas 100 % individual
• Compatible con conexiones roscadas SAE (flare) para instalación sin soldar

LEFOO es un referente global en componentes de control para refrigeración y automatización. La familia LFSG destaca por su fiabilidad en la detección temprana de humedad, protegiendo compresores y válvulas de expansión en instalaciones exigentes.

Preguntas frecuentes

¿Qué es y para qué sirve la mirilla LEFOO LFSG-3/4 SAE?

La mirilla LEFOO LFSG-3/4 SAE es un visor de líquido con indicador de humedad integrado que permite inspeccionar visualmente el flujo de refrigerante y detectar la presencia de agua en el circuito. Se instala en la línea de líquido de sistemas de refrigeración y aire acondicionado para verificar la carga y el estado del secador.

¿Cuáles son las especificaciones de presión y temperatura de la LFSG-3/4 SAE?

La mirilla LEFOO LFSG-3/4 SAE soporta una presión máxima de trabajo de 4.5 MPa y una presión de prueba de 6.8 MPa. Su rango de temperatura de trabajo para el medio es de -40 °C a +80 °C, y el rango ambiente es de -50 °C a +80 °C.

¿Qué refrigerantes son compatibles con esta mirilla LEFOO?

Es compatible con refrigerantes HCFC e HFC de uso común, incluyendo R22, R502, R134a, R404A, R407C, R410A, R507 y R401A. El indicador de humedad incluye escalas de PPM específicas para cada uno de estos refrigerantes a 25 °C y 43 °C.

¿Cómo se interpreta el indicador de color de la mirilla LFSG?

El indicador circular cambia de color según el contenido de humedad (PPM): Verde indica seco (niveles bajos seguros), color intermedio advierte de humedad creciente y Amarillo señala humedad excesiva (peligro de formación de ácidos/hielo). Los umbrales exactos varían según el refrigerante y la temperatura, detallados en la ficha técnica.

¿Qué tipo de conexión tiene el modelo LFSG-3/4 SAE?

Este modelo específico (SKU LFSG-3/4 SAE, fabricante LFSG-12-1) tiene conexión roscada SAE (flare) macho con rosca 1-1/16-14 UNF para tubería de 3/4 pulgadas. No es una conexión a soldar (ODF), lo que facilita la instalación sin necesidad de soldadura.

¿Qué materiales garantizan la estanqueidad y durabilidad de la LFSG-3/4 SAE?

El cuerpo está fabricado en latón con soldadura robusta y ajuste a presión a prueba de explosiones. Las partes de sellado utilizan PTFE de alto rendimiento, y cada unidad pasa una prueba de fugas del 100 % en fábrica para garantizar cero fugas.

¿Dónde puedo descargar la ficha técnica completa de la mirilla LEFOO LFSG-3/4 SAE?

La ficha técnica completa con tablas de PPM por refrigerante, dibujos dimensionales (L=94mm, H=34mm, D=31.5mm) y certificaciones está disponible en la web del fabricante lefoo.com o solicitándola a su distribuidor autorizado LEFOO al momento de la cotización.

¿Cuál es la diferencia entre la conexión SAE y ODF en la familia LFSG?

Según la nomenclatura del fabricante, el sufijo '1' en el modelo LFSG-12-1 identifica la conexión SAE (roscada flare), mientras que la ausencia de sufijo (ej. LFSG-12) corresponde a conexión ODF (a soldar). Este SKU LFSG-3/4 SAE es específicamente la versión roscada para 3/4".
