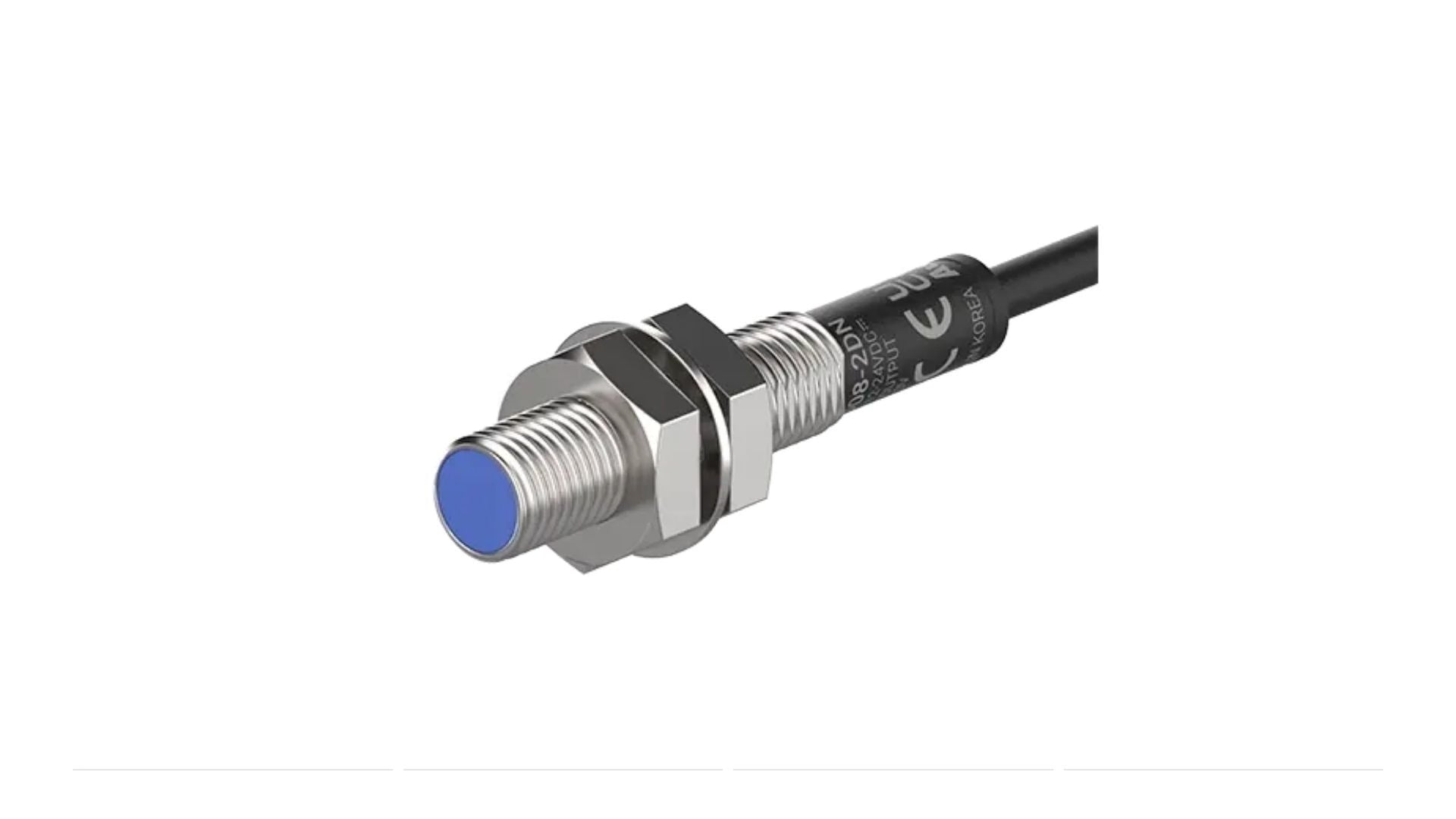

Sensor de proximidad inductivo cilíndrico PRD08-2DN2 Autonics
El PRD08-2DN2 de Autonics es un sensor de proximidad inductivo cilíndrico de diseño compacto con diámetro de detección lateral de 8 mm y una distancia de detección de 2 mm. Está diseñado para la detección sin contacto de objetos metálicos ferrosos en espacios reducidos, ofreciendo una solución confiable para aplicaciones de automatización industrial, control de posición y conteo de piezas.
Este sensor resuelve el problema de detectar componentes metálicos en entornos donde el espacio de montaje es limitado, proporcionando una respuesta rápida y repetible. Es utilizado por ingenieros de automatización, técnicos de mantenimiento, integradores de sistemas y personal de manufactura que requieren precisión y durabilidad en sensores de proximidad.
Beneficios principales
- Instalación al ras: Permite montar el sensor embutido en metal sin reducir su distancia de detección, ideal para espacios ajustados.
- Protección IP67: Resistente al polvo y a la inmersión temporal en agua, apto para entornos industriales húmedos o con partículas.
- Indicador LED rojo: Facilita la verificación visual del estado de detección durante la operación y el diagnóstico.
- Amplio rango de alimentación (10-30 VCC): Compatible con diversas fuentes de poder industriales sin necesidad de regulación externa.
- Circuitos de protección integrados: Protección contra sobretensiones, cortocircuitos y polaridad inversa, lo que reduce el riesgo de daño por fallas eléctricas.
- Construcción robusta: Cuerpo de latón niquelado y contratuercas de hierro niquelado, resistentes a la corrosión y al desgaste mecánico.
Aplicaciones
- Detección de presencia de piezas metálicas en líneas de ensamble y transporte.
- Control de posición de cilindros neumáticos y actuadores lineales.
- Conteo de objetos metálicos en máquinas de empaque y clasificación.
- Detección de fin de carrera en ejes y mecanismos rotativos.
- Monitoreo de nivel de materiales ferrosos en tolvas y alimentadores.
- Integración en paneles de control y tableros eléctricos con espacio reducido.
Características principales
- Instalación: al ras
- Diámetro de detección lateral: 8 mm
- Distancia de detección: 2 mm
- Objetivo de detección estándar: 8x8x1 mm (hierro)
- Frecuencia de respuesta: 1 kHz
- Indicador: LED rojo de funcionamiento
- Protección: IP67
- Conexión: tipo cable con PVC
Especificaciones técnicas
| Instalación | Al ras |
| Diámetro de detección lateral | Ø8 mm |
| Distancia de detección | 2 mm |
| Histéresis | Máx. 15% de la distancia de sensado |
| Objetivo de detección estándar | 8x8x1 mm (hierro) |
| Frecuencia de respuesta | 1 kHz |
| Indicador | LED rojo de funcionamiento |
| Peso unitario (empaquetado) | ≈ 43 g (≈ 63 g) |
| Fuente de alimentación | 12 - 24 VCC (ondulación P-P: ≤ 10 %), voltaje de operación: 10 - 30 VCC |
| Consumo de corriente | Máx. 10 mA |
| Salida de control | ≤ 200 mA |
| Voltaje residual | Máx. 2.0 V |
| Circuito de protección | Protección contra sobretensiones, cortocircuito de salida, polaridad inversa |
| Resistencia del aislamiento | ≥ 50 MΩ (a 500 VCC megger) |
| Rigidez dieléctrica | 1,000 VCA~ 50/60 Hz por 1 minuto entre parte de carga y cuerpo |
| Vibración | 1.0 mm de amplitud, 10 a 55 Hz, 10 min en cada dirección X, Y, Z |
| Choque | 500 m/s² (≈ 50 G), 3 veces en cada dirección X, Y, Z |
| Temperatura ambiente | Operación: -25 a 70 °C; almacenamiento: -30 a 80 °C (sin congelamiento o condensación) |
| Humedad ambiente | Operación: 35 a 95% RH; almacenamiento: 35 a 95% RH (sin congelamiento o condensación) |
| Protección | IP67 (IEC) |
| Conexión | Tipo cable |
| Cable estándar/material | Negro, cloruro de polivinilo (PVC) |
| Material del cuerpo/tuerca | Latón niquelado (diámetro de detección Ø8 mm, tipo conector: SUS303) |
| Material de contratuercas | Hierro niquelado |
| Material del lado de detección | PBTa |
¿Qué es el PRD08-2DN2?
El PRD08-2DN2 es un sensor de proximidad inductivo cilíndrico de la serie PRD de Autonics, diseñado para detectar objetos metálicos ferrosos sin contacto físico. Su diámetro de 8 mm y su instalación al ras lo hacen adecuado para aplicaciones con espacio limitado.
¿Para qué sirve?
Sirve para detectar la presencia, posición o paso de piezas metálicas ferrosas en máquinas y sistemas automatizados. Se utiliza en control de procesos, conteo, posicionamiento y seguridad de equipos industriales.
¿Cómo funciona?
El sensor genera un campo electromagnético de alta frecuencia en su cara de detección. Cuando un objeto metálico ferroso ingresa en este campo, se induce una corriente de Foucault que reduce la amplitud de la oscilación, generando una señal de conmutación en la salida.
¿Dónde se utiliza?
Se emplea en líneas de ensamble, máquinas de empaque, transportadores, robótica, sistemas de clasificación, equipos de manufactura, paneles de control y cualquier aplicación industrial que requiera detección confiable de metales en espacios reducidos.
¿Qué ventajas ofrece?
Ofrece instalación al ras sin pérdida de distancia de detección, alta frecuencia de respuesta (1 kHz) para aplicaciones rápidas, protección IP67 contra ambientes adversos, circuitos de protección eléctrica que prolongan su vida útil, y construcción mecánica robusta con materiales resistentes a la corrosión.
Preguntas frecuentes
¿Qué tipo de salida tiene el PRD08-2DN2?
La salida de control es de hasta 200 mA, adecuada para conectar directamente a PLCs, relés o entradas de control industrial.
¿Qué alimentación requiere?
Opera con 12 a 24 VCC, con un rango extendido de 10 a 30 VCC, y consume máximo 10 mA.
¿Es resistente al agua?
Sí, cuenta con grado de protección IP67, lo que lo hace resistente al polvo y a la inmersión temporal en agua.
¿Incluye cable?
Sí, la conexión es tipo cable con aislamiento de PVC de color negro.
¿Se puede montar embutido en metal?
Sí, está diseñado para instalación al ras, lo que permite montarlo directamente en superficies metálicas sin afectar su rendimiento.
¿Qué tipo de objetos detecta?
Detecta objetos metálicos ferrosos (hierro, acero). El objetivo estándar es una placa de hierro de 8x8x1 mm.
¿Cuál es la temperatura máxima de operación?
Puede operar en un rango de -25 °C a 70 °C, y almacenarse entre -30 °C y 80 °C.
¿Tiene protección contra cortocircuitos?
Sí, incluye circuito de protección contra cortocircuitos de salida, sobretensiones y polaridad inversa.
¿Dónde puedo descargar la ficha técnica?
Descargar ficha técnica oficial
