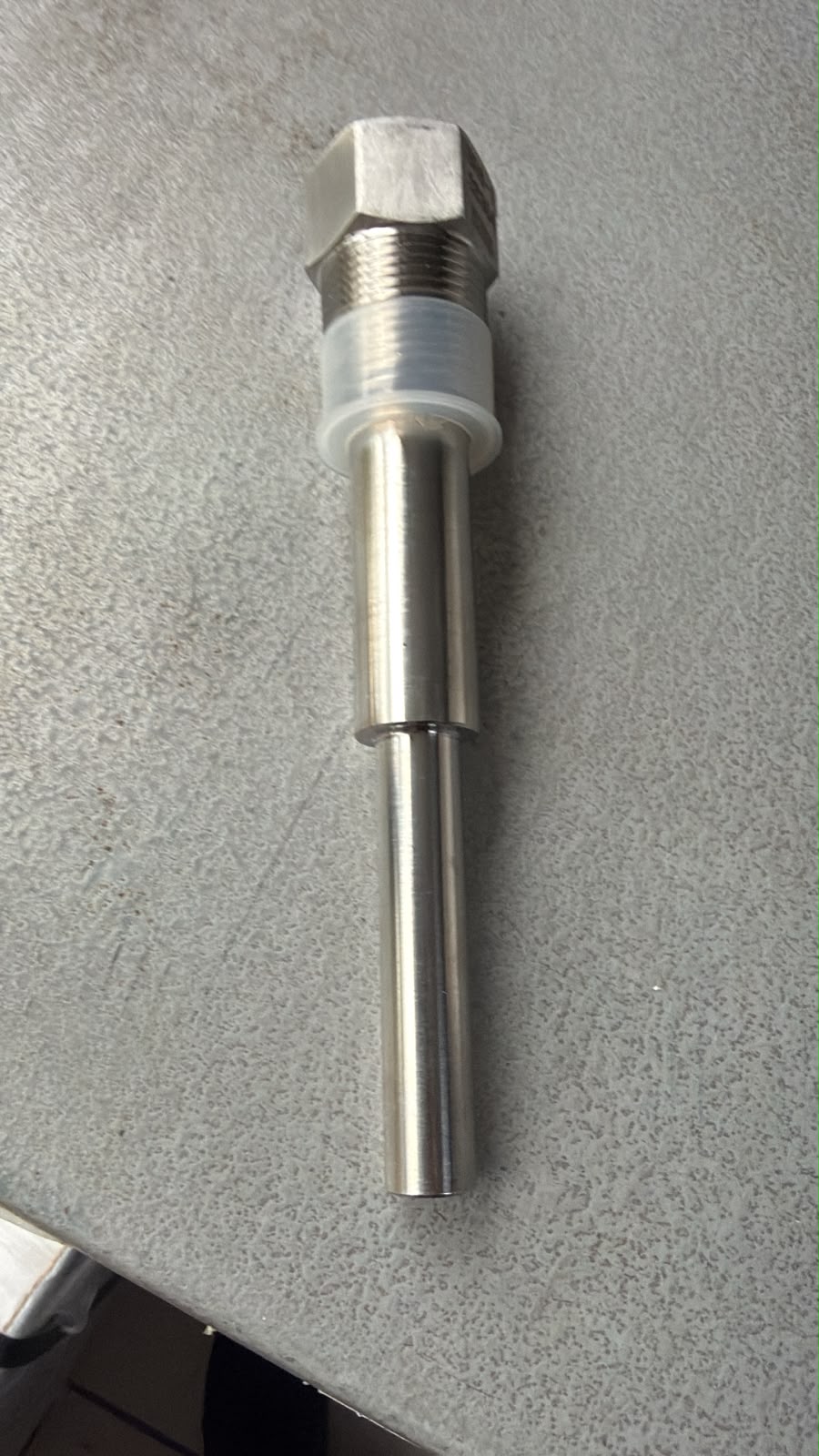

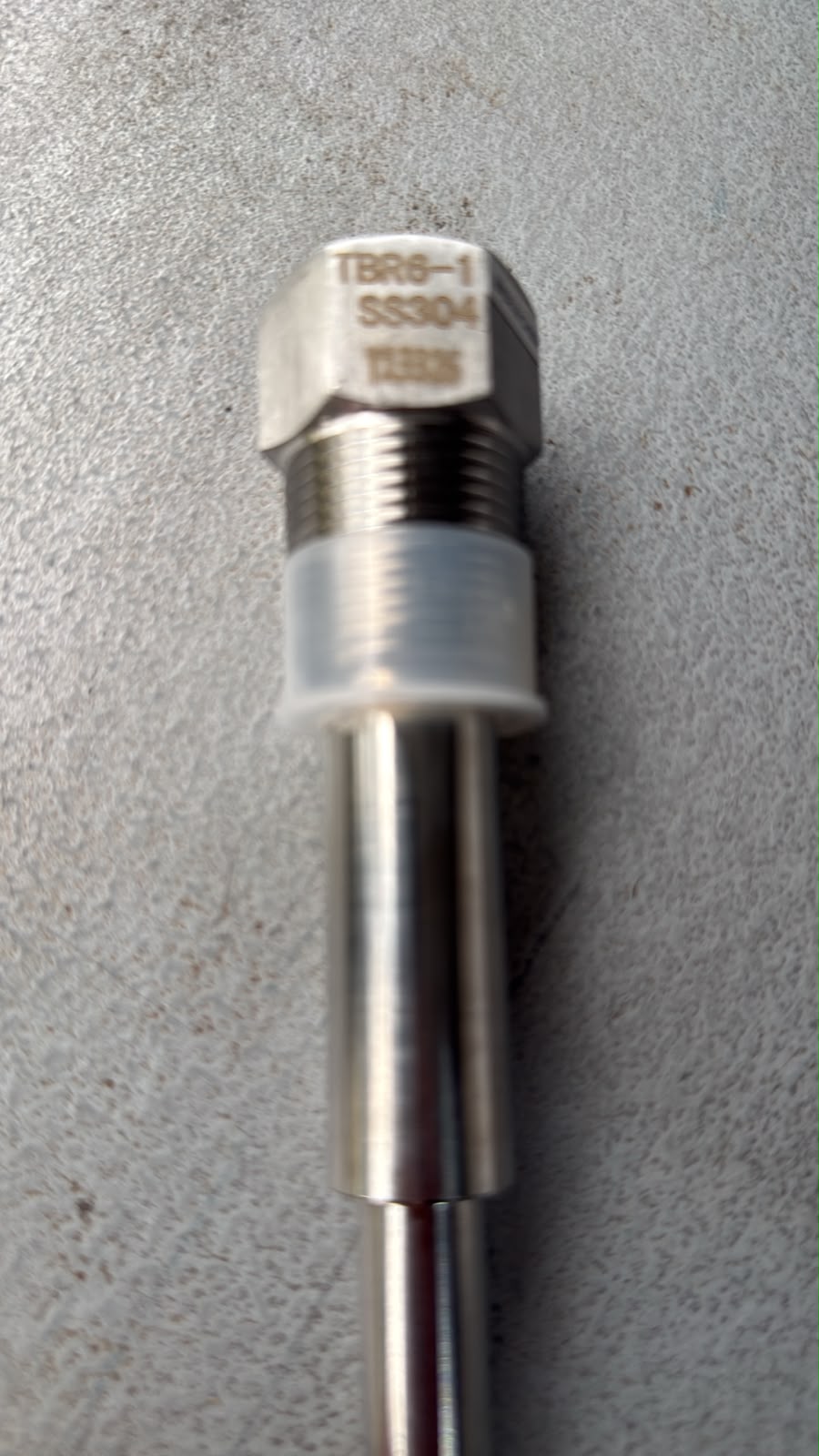

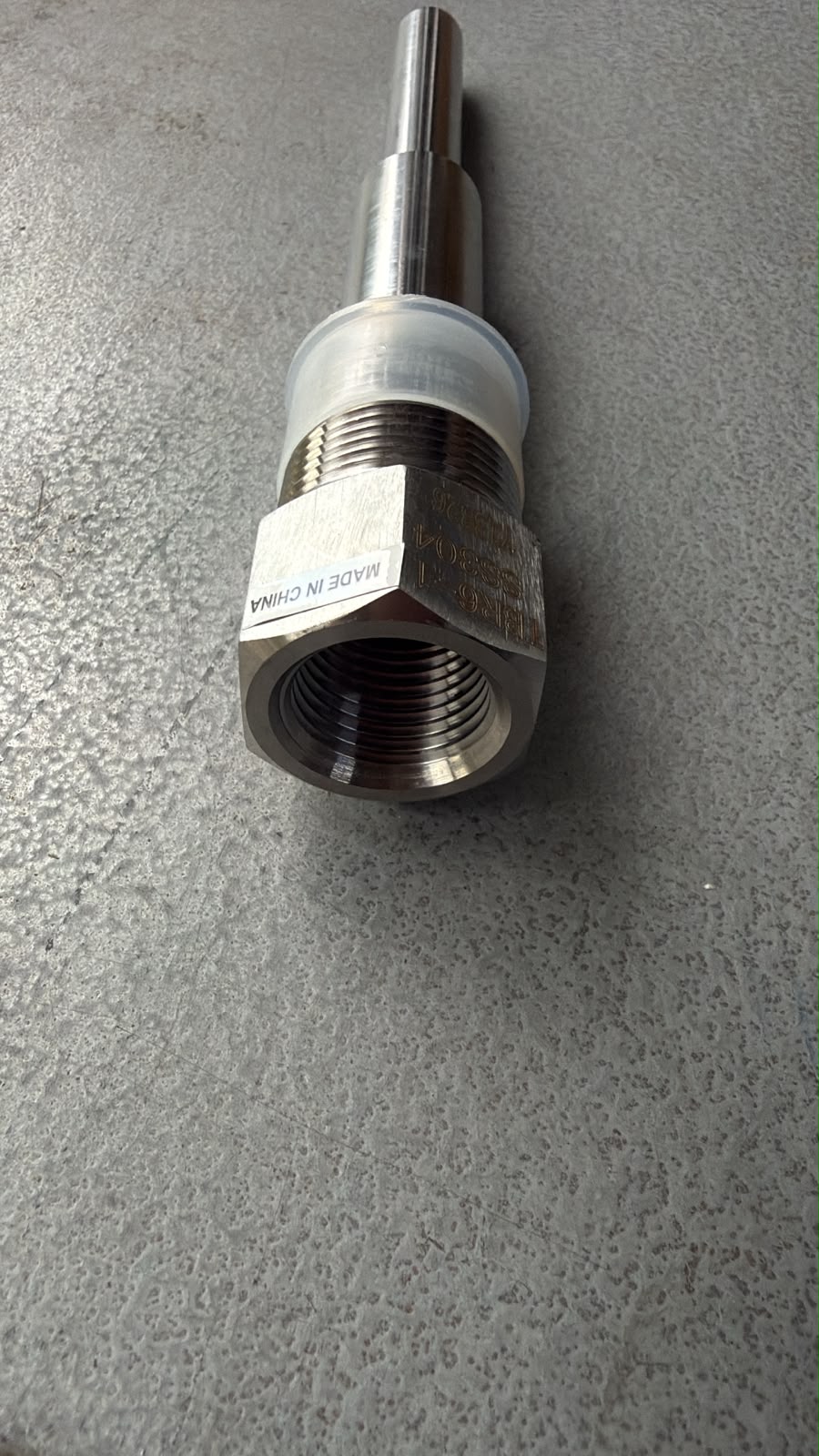

Termopozo bimetálico roscado WINTERS TBR6-1
El WINTERS TBR6-1 es un termopozo roscado escalonado para termómetros bimetálicos. Esta configuración es de acero inoxidable 304, tiene una conexión de proceso de 3/4 in NPT, una conexión estándar para el termómetro de 1/2 in NPTF y un largo de vástago de 6 in. Su diseño permite retirar el termómetro sin detener ni drenar el proceso y ayuda a protegerlo del contacto directo con el medio.
Especificaciones de la configuración TBR6-1
- Fabricante: WINTERS INSTRUMENTS
- Serie: TBR, termopozo bimetálico roscado
- Modelo: TBR6-1
- SKU JINSA: WTBR6-1
- Material: acero inoxidable 304 (304 SS)

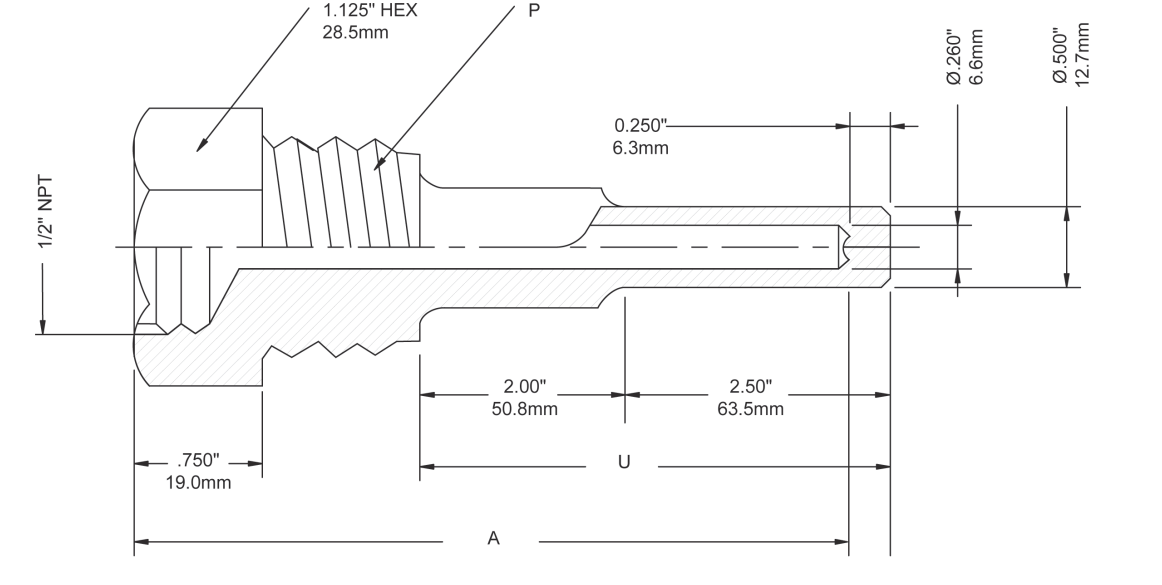

- Largo del vástago: 6 in (150 mm)
- Conexión de proceso: 3/4 in NPT
- Conexión estándar para termómetro: 1/2 in NPTF
- Largo estándar de inserción: 4.5 in (115 mm)
- Diámetro del vástago: 3/4 in (19 mm)
- Diámetro estándar de la perforación: 0.260 in (6.5 mm)
- Construcción: escalonada estándar
- Garantía: 5 años, según la ficha técnica de WINTERS
- Registro: la ficha técnica indica registro CRN
Presión nominal por temperatura, acero inoxidable 304
La ficha técnica de WINTERS publica las siguientes presiones para 304 SS. Verifica las condiciones de operación y la selección del termopozo para tu proceso antes de instalarlo.
| Temperatura | Presión nominal |
|---|---|
| 70 °F (21 °C) | 7,000 psi |
| 200 °F (93 °C) | 6,200 psi |
| 400 °F (204 °C) | 5,600 psi |
| 600 °F (316 °C) | 5,400 psi |
| 800 °F (427 °C) | 5,200 psi |
| 1,000 °F (538 °C) | 4,500 psi |
| 1,200 °F (649 °C) | 1,650 psi |
Aplicaciones y notas de selección
El termopozo crea una barrera entre el termómetro y el medio de proceso, y permite retirar el instrumento sin detener ni drenar el sistema. La serie TBR ofrece otras longitudes, materiales y configuraciones bajo solicitud; confirma que el código TBR6-1 y sus conexiones correspondan a tu instalación.
- Si la velocidad del medio de proceso supera 10 m/s (30 ft/s), WINTERS recomienda contactarlos.
- La ficha indica que la aplicabilidad RoHS corresponde únicamente a interiores de acero inoxidable 304 y 316.
- La advertencia de exposición a plomo del documento aplica a termopozos de latón; esta ficha de producto identifica la configuración como acero inoxidable 304.
Preguntas frecuentes
¿Qué conexiones tiene el modelo TBR6-1?
La conexión de proceso es 3/4 in NPT y la conexión estándar para el termómetro es 1/2 in NPTF.
¿Cuál es el largo de inserción?
La ficha indica 4.5 in (115 mm) de largo estándar de inserción para esta configuración.
¿Cuál es el diámetro del vástago?
Para el TBR6-1 de 6 in con conexión de 3/4 in, la ficha indica 3/4 in (19 mm).
¿Cuál es el diámetro de la perforación?
El diámetro estándar indicado por WINTERS es 0.260 in (6.5 mm).
¿Qué material tiene esta variante?
La variante TBR6-1 corresponde a acero inoxidable 304.
¿Qué presión nominal soporta a 400 °F?
La tabla del fabricante indica 5,600 psi para acero inoxidable 304 a 400 °F (204 °C). Revisa las condiciones reales de tu instalación.
¿Se puede retirar el termómetro sin drenar el proceso?
Sí. La ficha describe que el termopozo permite retirar el termómetro sin detener ni drenar el proceso.
¿Qué garantía indica el fabricante?
La ficha técnica de la serie TBR indica una garantía de 5 años. Consulta con JINSA las condiciones aplicables a tu compra.
