Una trampa de cubeta invertida es un dispositivo mecánico que elimina condensado de líneas de vapor mientras retiene el vapor. La IB1034-14-N-125 1 de WATSON MC DANIELS se utiliza principalmente en aplicaciones de drenaje (drip) en líneas de vapor, steam tracing y algunos procesos donde la purga de aire no es crítica, como calentadores de unidad o equipos de lavandería.

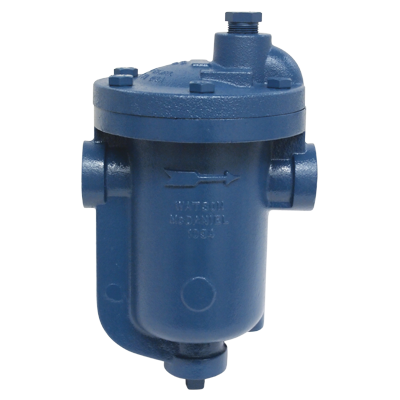

La trampa IB1034-14-N-125 1 tiene conexión NPT de 1 pulgada, presión máxima de operación de 125 psig, presión máxima admisible de 250 psig hasta 450°F, tamaño de orificio de 1/4 de pulgada y peso de 30 libras. El cuerpo y la tapa son de hierro fundido, con válvula y asiento de acero inoxidable 420 SS, colador de 316 SS y cubeta de 304 SS.

La trampa IB1034-14-N-125 1 debe instalarse en posición vertical (upright) para funcionar correctamente. Es importante que la flecha de flujo en el cuerpo coincida con la dirección del condensado. La conexión es NPT de 1 pulgada, y se recomienda instalar una válvula de retención en la entrada si se usa con vapor supercalentado para evitar la pérdida de cebado.

La principal diferencia entre la IB1034 y la IB1031 es el tamaño de conexión y la capacidad. La IB1034 tiene conexión de 1 pulgada y mayor peso (30 lbs), mientras que la IB1031 está disponible en 1/2 y 3/4 de pulgada. Ambas son trampas de cubeta invertida, pero la selección depende de la capacidad requerida y la presión de trabajo. La IB1034-14-N-125 1 soporta hasta 125 psig.

Para la trampa IB1034-14-N-125 1, WATSON MC DANIELS ofrece tres accesorios principales: la válvula de retención interna (sufijo CV) para aplicaciones de vapor supercalentado o flujo de retorno de condensado; la termoventilación (sufijo TV) para mejorar la capacidad de manejo de aire; y la combinación de ambos (sufijo TCV). Estos accesorios se piden como sufijo en el número de modelo.

El mantenimiento de la IB1034-14-N-125 1 es sencillo porque todos los internos están unidos a la tapa, lo que permite reemplazarlos sin desmontar la trampa de la tubería. Se puede adquirir un kit de repuesto que incluye el conjunto de palanca y asiento, así como pantallas, juntas y cubetas. Es importante especificar el modelo y la presión de operación al ordenar repuestos.

Sí, la trampa IB1034-14-N-125 1 es adecuada para vapor supercalentado, pero se recomienda instalar la válvula de retención interna (opción CV) para evitar la pérdida de cebado. La trampa puede manejar temperaturas hasta 450°F con una presión máxima admisible de 250 psig, por lo que es apta para muchas aplicaciones de vapor supercalentado.

La ficha técnica de la trampa IB1034-14-N-125 1 está disponible en el sitio web de WATSON MC DANIELS. Puede acceder al manual de instalación y mantenimiento (I&M) desde el enlace https://www.watsonmcdaniel.com/downloads/IM/2230200_Rev2.pdf y a la información condensada en https://www.watsonmcdaniel.com/downloads/IM_Condensed/2230200CV_RevA.pdf. También puede contactar a un distribuidor autorizado para obtener asistencia y cotización.
