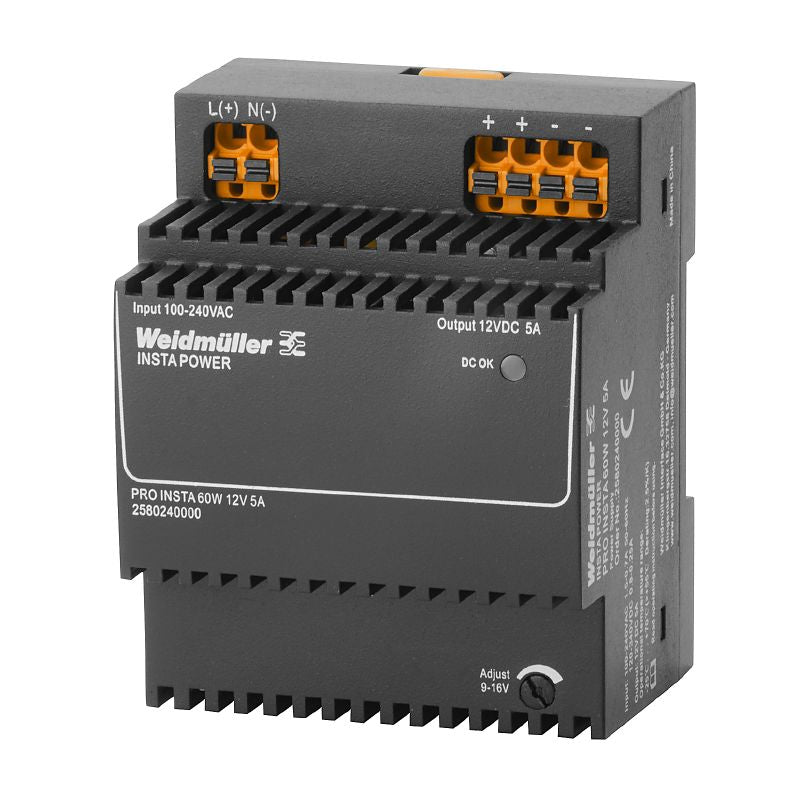

Weidmüller PRO INSTA 60W 12V 5A — Fuente de Alimentación Conmutada para Carril DIN
La fuente de alimentación conmutada Weidmüller PRO INSTA 60W 12V 5A (N/P: 2580240000) es la solución compacta y eficiente para alimentar cargas DC en tableros industriales sobre carril DIN TS 35. Con una eficiencia del 86%, protección IP20 y conexión PUSH IN sin herramienta, simplifica la instalación y garantiza operación continua en entornos exigentes.
Especificaciones técnicas principales
- Potencia de salida: 60 W
- Tensión de salida nominal: 12 V DC ± 1% (ajustable 9–16 V)
- Corriente de salida máx.: 5 A @ 55 °C / 3.75 A @ 70 °C
- Tensión de entrada: 85–264 V AC (50/60 Hz) / 95–370 V DC
- Tensión nominal entrada: 110–240 V AC / 120–340 V DC
- Conexión: PUSH IN con actuador (sin herramienta)
- Grado de protección: IP20
- Montaje: Carril DIN TS 35 (horizontal)
- Temperatura de operación: -25 °C … 70 °C
- Temperatura de almacenamiento: -40 °C … 85 °C
- Eficiencia: 86%
- MTBF: 792,000 h @ 25 °C (Telcordia SR-332)
- Dimensiones (An × Al × P): 72 × 90 × 60 mm
- Peso neto: 258 g
- GTIN (EAN): 4050118590975
Protecciones y certificaciones
- Protección contra cortocircuito interna
- Clase de protección II (doble aislamiento)
- Aislamiento entrada/salida: 4 kV
- Cumple EN 61000-4-x (ESD, Burst, Surge, Conducted)
- Emisión EMC Clase B (EN 55032)
- Certificaciones: UL (E258476), CE, cULus, RoHS con exención 6c/7a/7cI
- SELV/PELV conforme IEC 61010-1 / IEC 61010-2-201
Preguntas frecuentes (FAQ)
¿El PRO INSTA 60W 12V 5A funciona con 127 V AC de la red mexicana?
Sí. Su rango de entrada universal 85–264 V AC lo hace compatible tanto con 127 V AC como con 220 V AC sin ningún ajuste.
¿Se puede ajustar la tensión de salida?
Sí. Mediante el potenciómetro frontal la tensión de salida es ajustable entre 9 V y 16 V DC.
¿Qué calibre de cable acepta la conexión PUSH IN?
Acepta conductores de 0.25 mm² a 2.5 mm² (flexibles y rígidos), equivalente a 24 AWG–12 AWG.
¿Cuántos módulos se pueden instalar en fila directa?
En fila directa hasta el 90% de carga nominal, con 5 mm de separación a subconjuntos pasivos y 10 mm a subconjuntos activos.
¿Cuál es el MTBF de esta fuente?
792,000 horas mínimo a 25 °C y 100% de ciclo de trabajo, según Telcordia SR-332.
