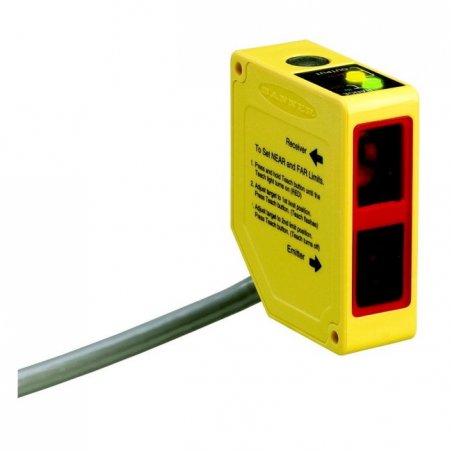

Modo de detección (general) Proximidad

Modo de detección (detallado) Triangulación

Estilo de Vivienda Rectangular

Material de la carcasa primaria ABS / policarbonato

Entrada / Salida Analógica

Indicador LED (s)

Configuración de salida analógica 4-20 mA

Resolución analógica / Repetibilidad discreta 0.5

Distancia de detección máxima (mm) 150

Distancia mínima de detección (mm) 50

Haz de detección LED rojo visible

Fuente de alimentación 15-30 V CC

Retraso en el encendido (ms) 2000

Longitud de onda del haz de detección (nm) 685

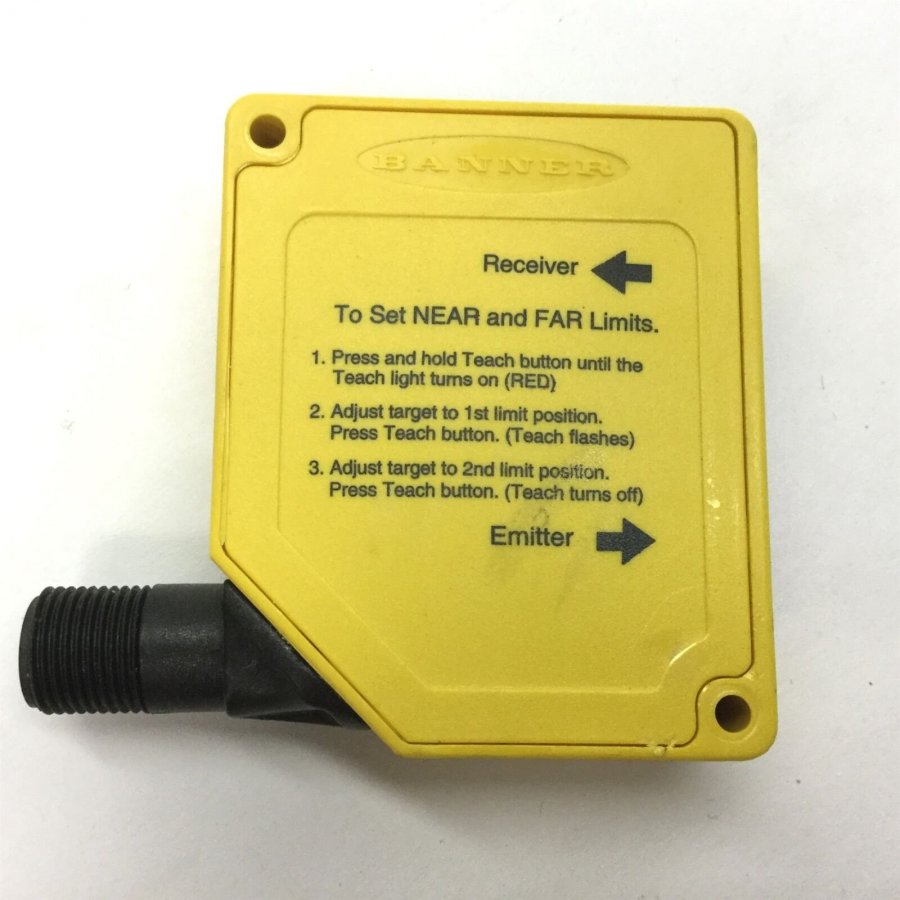

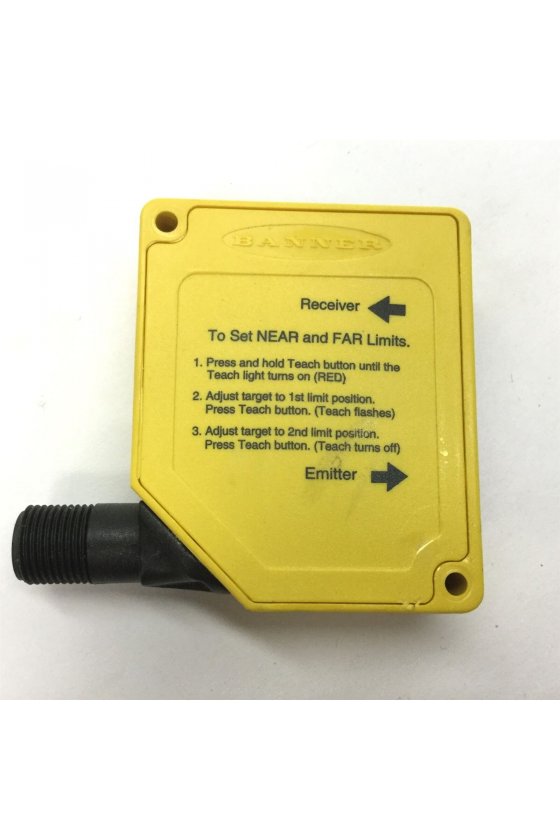

Ajustes Teach Button

Efecto de temperatura (mm / ° C) 0.08 mm / ° C de 0 a 50 ° C, 0.11 mm / ° C de -10 a 55 ° C

Cable de conexión

Tipo QD / Longitud del cable 2 m

Cantidad de pines 5

Vibración MIL-STD-202F req. Método 201A (vibración: 10 a 60Hz máx., Doble amplitud 0.06 ", máx. 10G).

Choque mecánico IEC 60947-5-2 requisitos: 30G 11 ms de duración, media onda sinusoidal

Potencia de salida analógica nominal 1 kΩ máx. @ 24 V CC, resistencia de carga máxima = [(Vcc-4.5 V) /0.02 A] Ω

Protección de salida protegida contra cortocircuitos

Clasificación IP IP67

Clasificación NEMA NEMA 6

Temperatura máxima de funcionamiento (° C) 55

Temperatura mínima de funcionamiento (° C) -10

Max Op. Humedad relativa sin condensación (%) 90 a 50 ° C

Material de la ventana Acrílico

Tiempo de calentamiento (minutos) 15

Tiempo mínimo de respuesta (ms) 4

Tamaño del punto (@ Distancia de referencia) 20 mm

Linealidad analógica (mm) +/- 1.5

Tamaño mínimo de ventana (mm) 5

Sensibilidad de color (típica) 90% blanco a 18% gris: <1.25 mm; 90% blanco a 6% negro: <5,5 mm (ver tabla para más detalles)

Impedancia de entrada de enseñanza remota y control láser 15 kΩ

Luz ambiente máxima (Lux) 10000

Consumo de energía / corriente (sin carga) 70 mA

Circuito de protección de suministro Protegido contra polaridad inversa y sobretensiones transitorias

Característica: Enseñanza remota Sí

Característica: Tiempo (Hold / Delay) No

Característica: Resistente a químicos No

IO Link No

RS-232 no

RS-422 No

RS-485 No

SSI No

Inalámbrico No

Interfaz serial de 1 cable No

Profibus no
