Interruptor Termomagnético 1 Polo Curva C – Techna 1C1
El Techna 1C1 es un interruptor termomagnético de 1 polo con curva de disparo tipo C, diseñado para la protección de circuitos en instalaciones industriales y comerciales. Combina disparo térmico largo y magnético medio para una protección confiable frente a sobrecargas y cortocircuitos.
Características principales
- Número de parte: 1C1
- Polos: 1
- Curva de disparo: C (Disparo Térmico Largo y Magnético Medio)
- Clasificación de corriente: 1 A – 125 A
- Voltaje nominal: 230V CA (50/60 Hz)
- Capacidad interruptiva: 6 kA (1–63 A) / 10 kA (80–125 A)
- Temperatura máxima de operación: 60 °C (140 °F)
- Clasificación CD: 1 polo 48V CD
- Durabilidad: 100,000 operaciones ON/OFF
- Calibre de cable: 17–3 AWG
- Certificaciones: CE
Dimensiones
- Ancho: 60.5 mm (1–63 A) / 71 mm (80–100 A)
- Alto: 77.5 mm (1–63 A) / 80 mm (80–100 A)
- Profundidad: 52.5 mm (1–63 A) / 79.5 mm (80–100 A)
Preguntas frecuentes
¿Cuál es la diferencia entre curva B, C y D en interruptores termomagnéticos?

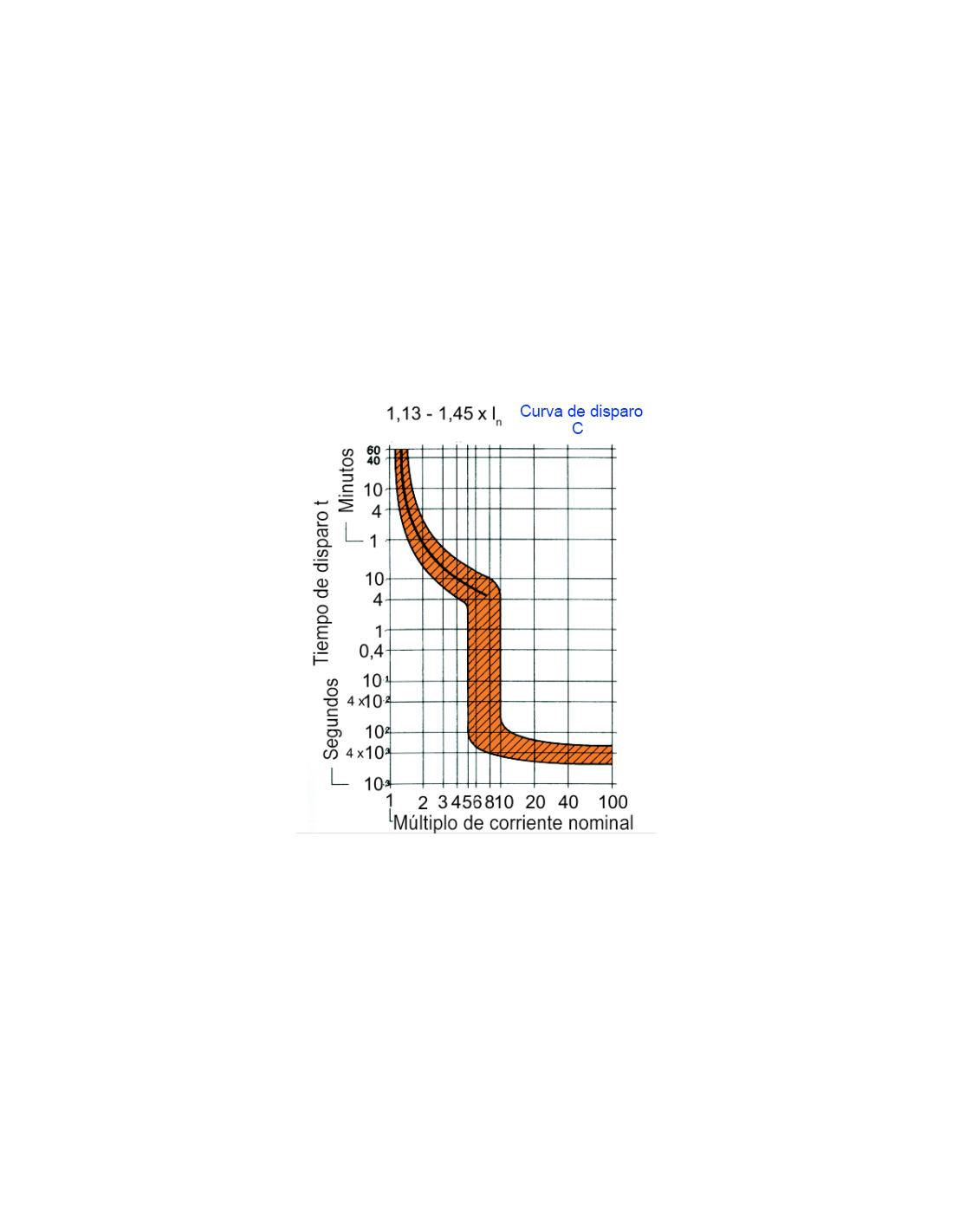

La curva C (como el Techna 1C1) ofrece disparo magnético entre 5 y 10 veces la corriente nominal, ideal para cargas con corrientes de arranque moderadas como motores pequeños, transformadores y cargas mixtas. La curva B dispara más rápido (3–5x In) para cargas resistivas, y la curva D (10–20x In) para motores de alto arranque.
¿Para qué aplicaciones es adecuado el interruptor Techna 1C1?
Es adecuado para protección de circuitos en tableros de distribución industriales y comerciales, protección de motores pequeños, iluminación, equipos de automatización y cargas mixtas que requieren 230V CA monofásico.
¿Cuál es la capacidad interruptiva del 1C1?
6 kA para rangos de 1 a 63 A, y 10 kA para rangos de 80 a 125 A, conforme a la norma CE.
¿Qué calibre de cable acepta el interruptor 1C1?
Acepta cables entre calibre 17 AWG y 3 AWG.
¿Cuántas operaciones soporta el interruptor Techna 1C1?
Soporta hasta 100,000 operaciones ON/OFF, garantizando larga vida útil en aplicaciones de alta frecuencia de maniobra.
¿El Techna 1C1 tiene certificación CE?
Sí, cuenta con certificación CE, cumpliendo con las directivas europeas de baja tensión y compatibilidad electromagnética.
