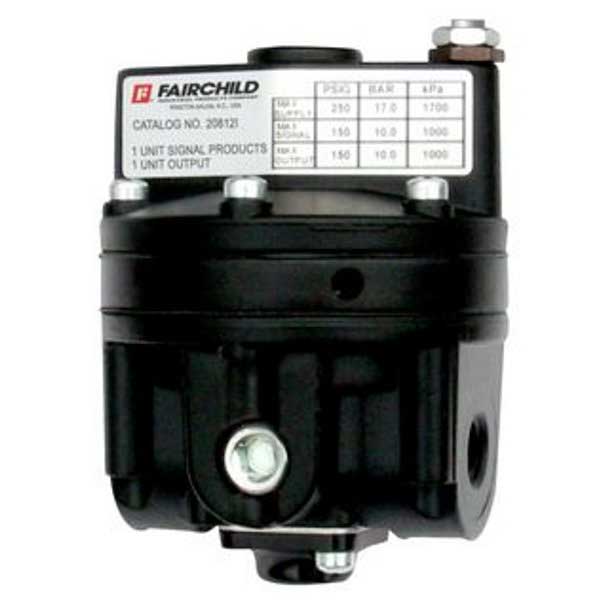

Potenciador de Volumen Neumático de Precisión FAIRCHILD Modelo 20 (Relación 1:6)
El FAIRCHILD 208102 es un potenciador de volumen neumático de precisión (pneumatic precision booster) diseñado para amplificar señales piloto y maximizar la velocidad de respuesta en sistemas de control de procesos industriales. Este dispositivo neumático utiliza un sistema de equilibrio de fuerzas para controlar los movimientos de las válvulas de suministro y escape, garantizando una alta capacidad de flujo y respuesta rápida. Con una relación de señal a presión de salida de 1:6, el modelo FAIRCHILD 208102 amplifica eficientemente la presión de entrada para satisfacer los exigentes requisitos de presión aguas abajo en aplicaciones de automatización y control.
Especificaciones Destacadas
- Marca: FAIRCHILD
- Número de artículo / SKU: 208102
- Relación Señal-Salida (Ratio): 1:6
- Presión Máxima de Suministro: 250 psig
- Presión Máxima de Salida: 150 psig
- Capacidad de Flujo: 45 SCFM (76.5 m³/hr) con un factor Cv aproximado de 1.0
- Capacidad de Escape: 7.5 SCFM (2.8 m³/hr)
- Material del Cuerpo: Aluminio
- Elastómero: Nitrilo sobre Dacrón
- Tamaño de Conexión: 1/4 in. NPT (FPT)
- Temperatura Ambiente: -40°F a 200°F (-40°C a 93.3°C)
- Precisión: 2.0% del rango de salida de 100 psi
Aplicaciones y Usos Comunes
- Amplificación de señal para actuadores de válvulas de control de gran volumen en procesos químicos.
- Sistemas de posicionamiento de válvulas neumáticas que requieren alta velocidad de respuesta y flujo continuo.
- Control de procesos industriales donde las caídas de presión aguas abajo deben compensarse dinámicamente.
- Automatización de equipos de manufactura que requieren estabilizar la presión neumática frente a variaciones en el suministro.
- Aplicaciones en todos los territorios y provincias canadienses gracias a su resistencia a temperaturas extremas.
¿Por qué elegir FAIRCHILD 208102?
- Compensación de caída de presión: Un tubo aspirador integrado compensa la caída de presión aguas abajo bajo condiciones de flujo, manteniendo la estabilidad del proceso.
- Aislamiento de la cámara de control: Una cámara de control separada aísla el diafragma del flujo principal, eliminando vibraciones (hunting) y ruidos (buzzing) durante la operación.
- Mantenimiento sin desmontaje: Su construcción unitaria permite realizar el servicio y mantenimiento del potenciador sin necesidad de retirarlo de la línea de tubería.
- Estabilidad ante variaciones: Una válvula de suministro equilibrada minimiza el impacto de las fluctuaciones en la presión de suministro sobre la presión de salida.
FAIRCHILD es un líder reconocido globalmente en la fabricación de equipos de control neumático de precisión. El modelo 208102 refleja el compromiso de la marca con la fiabilidad operativa, la precisión y la durabilidad en los entornos industriales más exigentes.
Preguntas Frecuentes
¿Qué es el FAIRCHILD 208102 y para qué sirve en sistemas industriales?
El FAIRCHILD 208102 es un potenciador de volumen neumático de precisión (Modelo 20) con una relación señal-salida de 1:6. Sirve para amplificar señales piloto neumáticas y proporcionar un alto flujo de aire a actuadores o válvulas de control de gran volumen, mejorando la velocidad de respuesta y estabilidad en sistemas de automatización industrial.
¿Cuáles son las especificaciones de presión y flujo del FAIRCHILD 208102?
El FAIRCHILD 208102 tiene una presión máxima de suministro de 250 psig y una presión máxima de salida de 150 psig. Ofrece una capacidad de flujo de 45 SCFM (76.5 m³/hr) con un factor Cv de aproximadamente 1.0, y una capacidad de escape de 7.5 SCFM, garantizando una operación de alta respuesta.
¿Qué relación de amplificación (ratio) tiene el modelo FAIRCHILD 208102?
El modelo FAIRCHILD 208102 tiene una relación señal a presión de salida (ratio) de 1:6. Esto significa que por cada unidad de presión de la señal piloto de entrada, el equipo entrega 6 unidades de presión de salida, permitiendo controlar altas presiones con señales neumáticas muy bajas.
¿De qué material está hecho el cuerpo del FAIRCHILD 208102 y cuál es su tamaño de conexión?
El cuerpo del FAIRCHILD 208102 está fabricado en aluminio para ofrecer resistencia y ligereza en entornos industriales. Las conexiones de entrada y salida son roscadas de 1/4 pulgada NPT (FPT), utilizando elastómeros de nitrilo sobre Dacrón para los sellos internos.
¿Cómo se instala el FAIRCHILD 208102 y requiere algún soporte adicional?
El FAIRCHILD 208102 permite instalación en pared o panel mediante el soporte de montaje número 09921 (disponible como accesorio). Su diseño de construcción unitaria permite realizar el mantenimiento y servicio sin necesidad de desmontar el equipo de la línea de tubería, facilitando su integración en el campo.
¿En qué rangos de temperatura puede operar el potenciador de volumen FAIRCHILD 208102?
El FAIRCHILD 208102 está diseñado para soportar condiciones ambientales extremas, operando en un rango de temperatura de -40°F a 200°F (-40°C a 93.3°C). Esta capacidad lo hace apto para su uso en todos los territorios y provincias canadienses y entornos industriales severos.
¿Cómo evita el FAIRCHILD 208102 vibraciones o inestabilidad durante la operación?
El FAIRCHILD 208102 utiliza una cámara de control separada que aísla el diafragma del flujo principal de aire, lo que elimina el 'hunting' (búsqueda de equilibrio) y el 'buzzing' (zumbido) común en otros potenciadores. Además, incorpora un tubo aspirador que compensa la caída de presión aguas abajo y una válvula de suministro equilibrada para mayor estabilidad.
¿Dónde puedo descargar la ficha técnica o cotizar el FAIRCHILD 208102?
Puede descargar la ficha técnica oficial del potenciador neumático FAIRCHILD 208102 a través del enlace directo al PDF proporcionado en la descripción del producto. Para cotizar o adquirir el equipo, utilice los botones de contacto en nuestra tienda en línea para recibir asistencia comercial inmediata.
📂 Descargas
Planos
Hojas de datos y catálogos
- Fairchild CRN Numbers (PDF)
- Fairchild Safety Guide (PDF)
- Fairchild Model 20 Pneumatic Precision Booster (PDF)
- Fairchild Model 20 Pneumatic Precision Booster Datasheet (PDF)
Documentación Rotork
