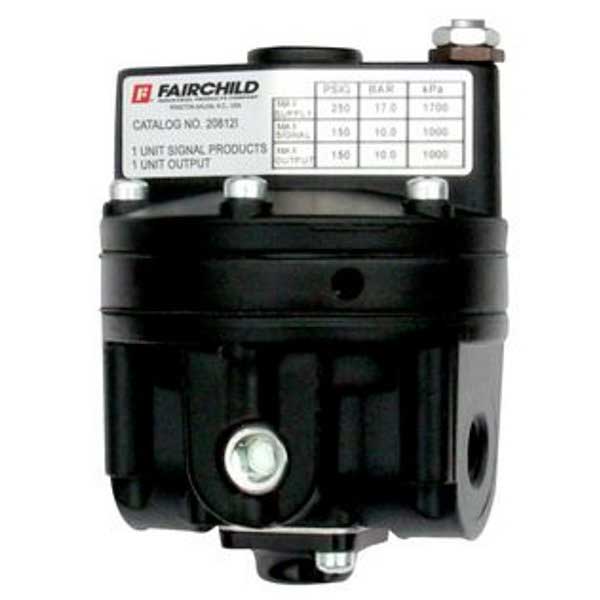

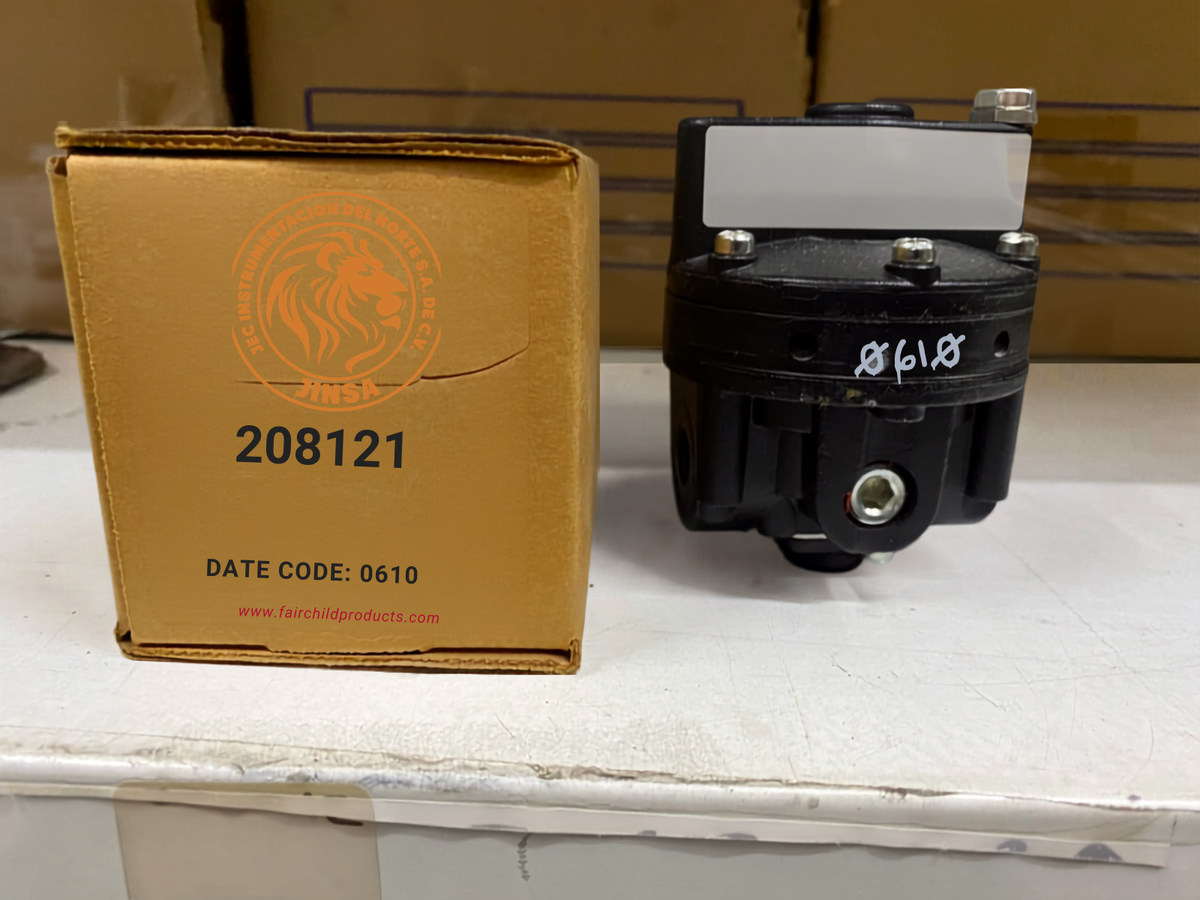

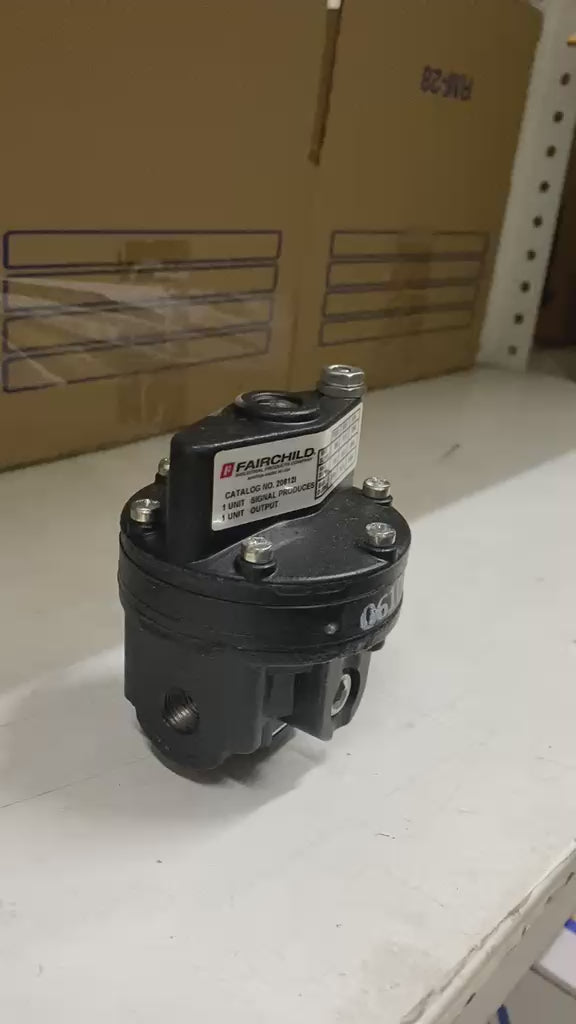

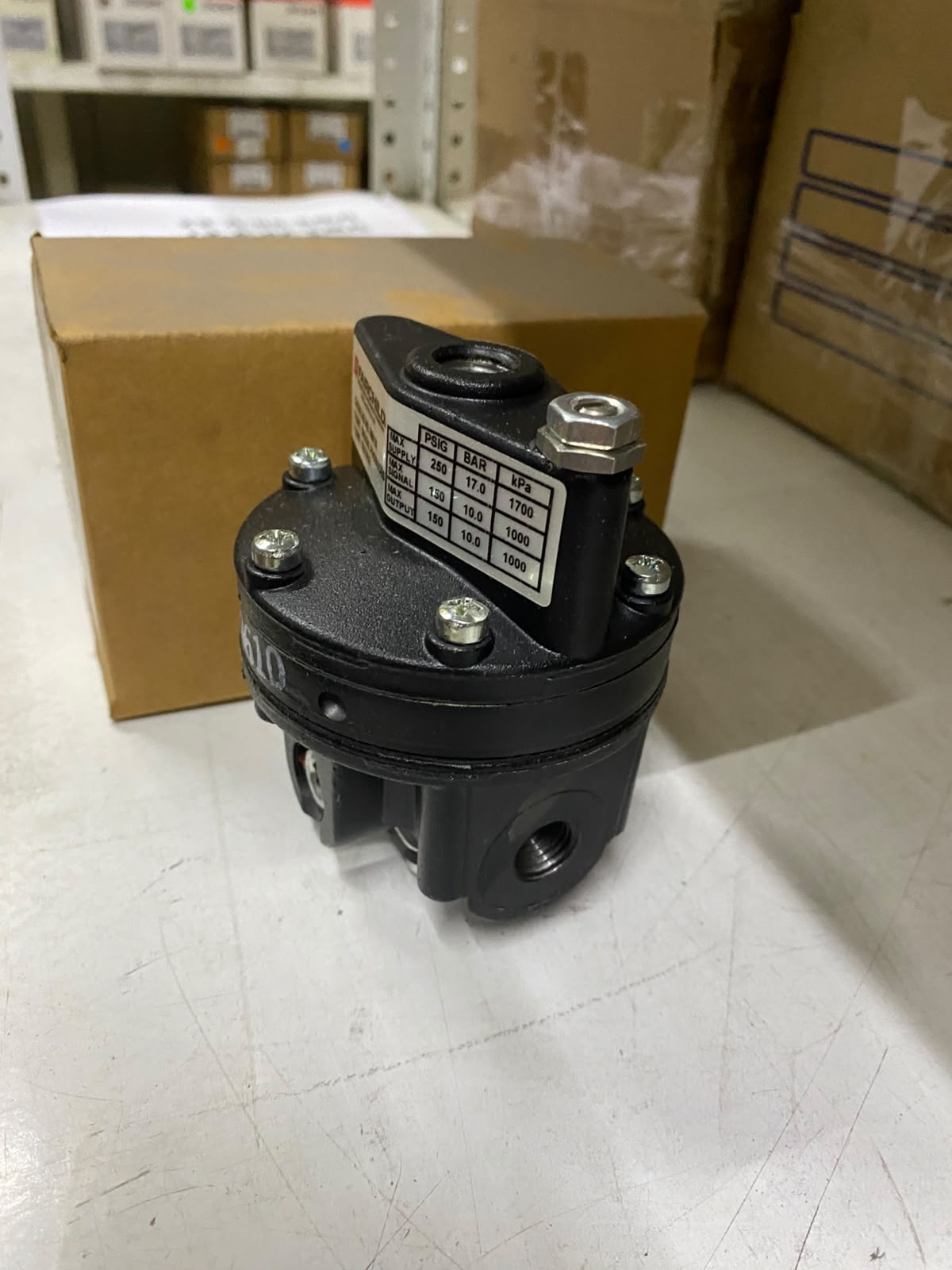

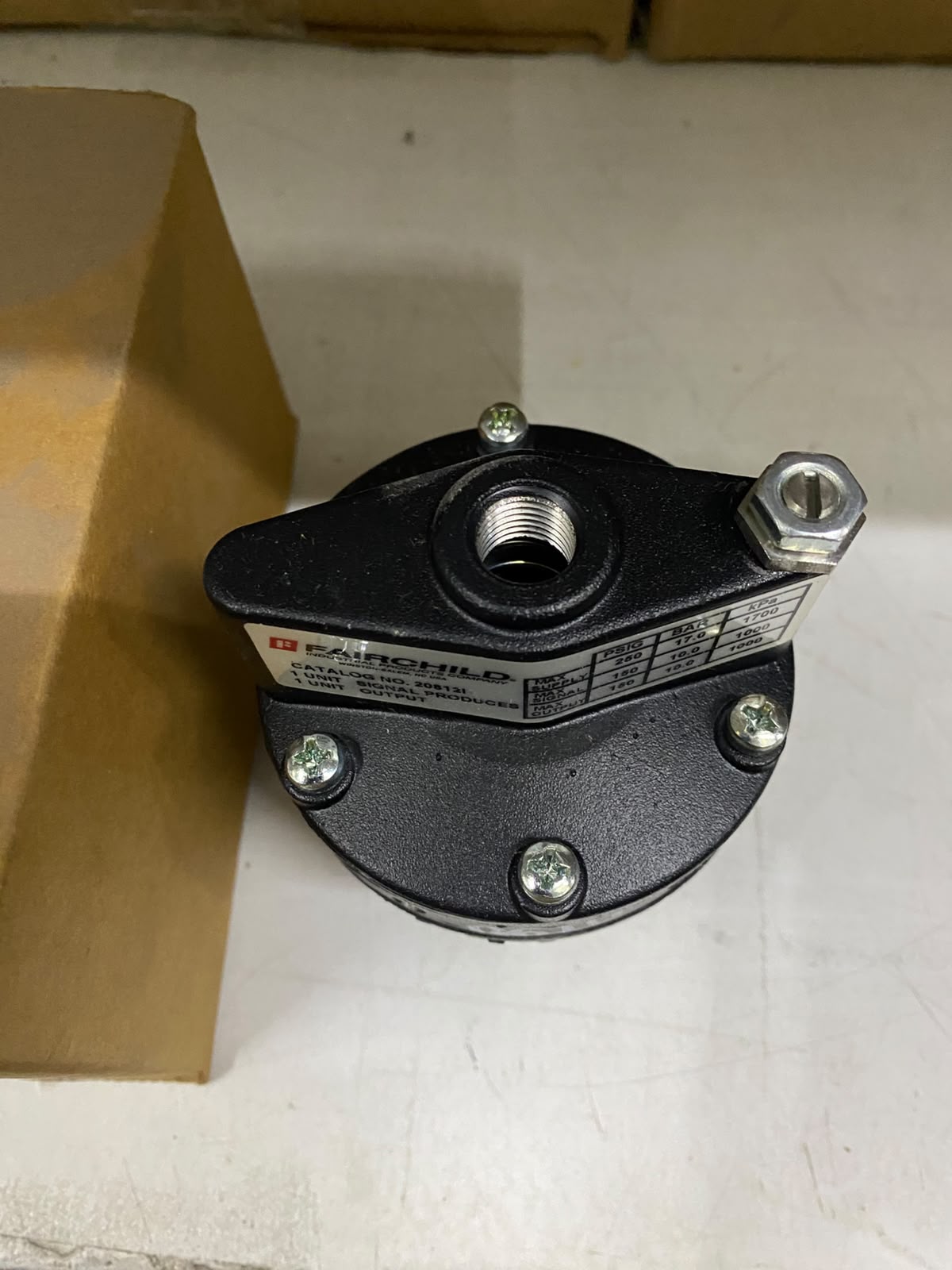

Amplificador de Volumen Neumático de Precisión FAIRCHILD Modelo 20 (Relación 1:1) con Válvula By-Pass
El amplificador de volumen neumático de precisión FAIRCHILD Modelo 20 (SKU 20812I) es un dispositivo neumático de alto rendimiento diseñado para optimizar la capacidad de flujo y exhaustación en sistemas de control industrial. Operando con una relación de señal a salida de 1:1, este equipo utiliza un sistema de balance de fuerza para controlar los movimientos de las válvulas de suministro y exhaustación, garantizando una respuesta rápida y precisa. Fabricado en aluminio con una elastómero de nitrilo sobre Dacron, el modelo 20812I incluye una válvula by-pass ajustable que permite un ajuste óptimo para operación sin cíclos cuando se integra con posicionadores de válvulas.
Especificaciones Destacadas
- Marca: FAIRCHILD
- Número de artículo / SKU: 20812I
- Tipo de Producto: Amplificador de Volumen Neumático de Precisión (Pneumatic Precision Booster)
- Relación Señal/Salida: 1:1
- Presión Máxima de Suministro: 250 psig
- Presión Máxima de Salida: 150 psig
- Capacidad de Flujo: 45 SCFM (76.5 m³/hr) - Cv aproximado de 1.0
- Capacidad de Exhaustación: 11 SCFM (18.7 m³/hr)
- Material del Cuerpo: Aluminio
- Tamaño de Conexión: 1/4 in. NPT (FPT)
- Tipo de Exhaustación: Recta (estándar)
- Temperatura Ambiental: -40° a 200°F (-40° a 93.3°C)
- Precisión: 0.15 psi (1.0% del span de salida de 100 psi)
- Opciones Incluidas: Válvula By-Pass (By-Pass Valve)
Aplicaciones y Usos Comunes
- Optimización de la respuesta dinámica en sistemas de control de válvulas neumáticas y posicionadores.
- Aceleración del tiempo de respuesta en actuadores neumáticos de gran volumen.
- Control de procesos industriales que requieren alta capacidad de flujo y exhaustación de forma estable.
- Sistemas de instrumentación donde se necesita mantener una presión de salida precisa frente a variaciones en la presión de suministro.
- Instalaciones industriales en diversos territorios y provincias de Canadá, gracias a su cumplimiento normativo.
¿Por qué elegir FAIRCHILD 20812I?
-
Operación Estable y Libre de Vibraciones: Cuenta con una cámara de control separada que aísla el diafragma del flujo principal, eliminando el
Preguntas Frecuentes
¿Qué es y para qué sirve el amplificador de volumen neumático FAIRCHILD 20812I?
El FAIRCHILD 20812I es un amplificador de volumen neumático de precisión (Modelo 20) que sirve para aumentar la capacidad de flujo y exhaustación en sistemas de control neumático. Utiliza un sistema de balance de fuerza para controlar las válvulas de suministro y exhaustación, permitiendo que una señal neumática de entrada controle de forma precisa y rápida la presión de salida hacia actuadores o válvulas de gran volumen.
¿Cuáles son las especificaciones de presión y flujo del FAIRCHILD Modelo 20 SKU 20812I?
El amplificador FAIRCHILD 20812I tiene una relación señal-salida de 1:1. Soporta una presión máxima de suministro de 250 psig y una presión máxima de salida de 150 psig. Ofrece una capacidad de flujo de 45 SCFM (76.5 m³/hr) con un Cv aproximado de 1.0, y una capacidad de exhaustación de 11 SCFM (18.7 m³/hr).
¿Qué función cumple la válvula by-pass en el modelo 20812I de FAIRCHILD?
La válvula by-pass ajustable incluida en el FAIRCHILD 20812I permite ajustar la respuesta dinámica del sistema para lograr una operación libre de ciclos cuando se utiliza en conjunto con posicionadores de válvulas. Esta opción incluye una válvula de exhaustación hermética (bubble-tight) que evita el cebado y el ruido, optimizando el控制 en aplicaciones de alta precisión.
¿De qué material está hecho el cuerpo del amplificador de volumen FAIRCHILD 20812I y cuáles son sus conexiones?
El cuerpo del amplificador de volumen FAIRCHILD 20812I está fabricado en aluminio, lo que ofrece durabilidad y resistencia en entornos industriales. Las conexiones de entrada y salida son roscadas de 1/4 pulgada NPT (FPT). El elastómero interno es de nitrilo sobre Dacron.
¿Cuál es el rango de temperatura de operación del amplificador neumático FAIRCHILD 20812I?
El amplificador neumático de precisión FAIRCHILD 20812I está diseñado para operar en un rango de temperatura ambiente que va desde -40°F hasta 200°F (-40°C a 93.3°C). Esto garantiza su fiabilidad en entornos industriales extremos, tanto en condiciones de frío intenso como en aplicaciones de alta temperatura.
¿Se puede instalar el FAIRCHILD 20812I en cualquier posición y qué accesorios requiere?

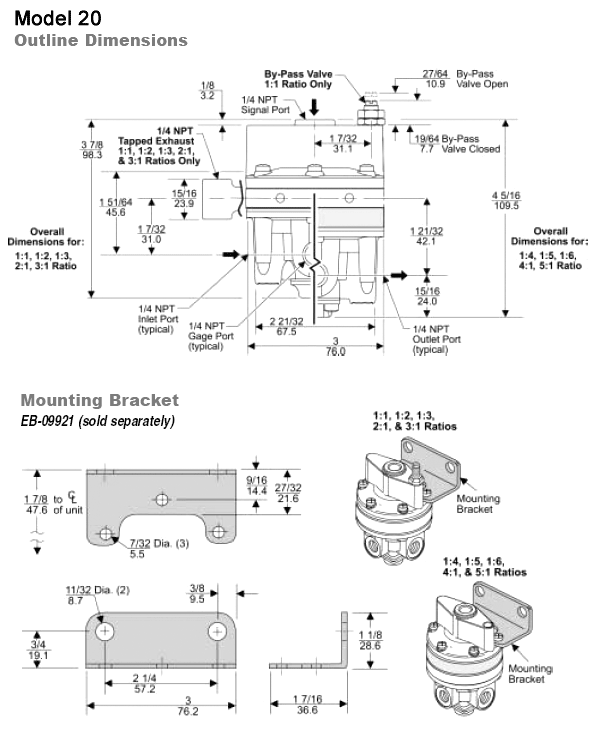

El FAIRCHILD 20812I permite su mantenimiento sin necesidad de removerlo de la línea gracias a su construcción de unidad. Para instalación en campo, está disponible el soporte de montaje a pared modelo 09921 (se requiere por separado), facilitando su integración en diversas configuraciones industriales.
¿Dónde puedo descargar la ficha técnica y cómo cotizo el amplificador FAIRCHILD 20812I?
La ficha técnica del amplificador FAIRCHILD Modelo 20 está disponible en el enlace de documentación del producto proporcionado por el fabricante. Para cotizar el modelo 20812I, puede contactar a nuestro equipo de ventas industrial a través de los canales oficiales de la tienda para verificar disponibilidad, precios y opciones de envío.
📂 Descargas
Planos
Hojas de datos y catálogos
- Fairchild CRN Numbers (PDF)
- Fairchild Safety Guide (PDF)
- Fairchild Model 20 Pneumatic Precision Booster (PDF)
- Fairchild Model 20 Pneumatic Precision Booster Datasheet (PDF)
Documentación Rotork
Amplificador de Volumen Neumático de Precisión FAIRCHILD Modelo 20 (Relación 1:1) con Válvula By-Pass
El amplificador de volumen neumático de precisión FAIRCHILD Modelo 20 (SKU 20812I) es un dispositivo neumático de alto rendimiento diseñado para optimizar la capacidad de flujo y exhaustación en sistemas de control industrial. Operando con una relación de señal a salida de 1:1, este equipo utiliza un sistema de balance de fuerza para controlar los movimientos de las válvulas de suministro y exhaustación, garantizando una respuesta rápida y precisa. Fabricado en aluminio con una elastómero de nitrilo sobre Dacron, el modelo 20812I incluye una válvula by-pass ajustable que permite un ajuste óptimo para operación sin cíclos cuando se integra con posicionadores de válvulas.
Especificaciones Destacadas
- Marca: FAIRCHILD
- Número de artículo / SKU: 20812I
- Tipo de Producto: Amplificador de Volumen Neumático de Precisión (Pneumatic Precision Booster)
- Relación Señal/Salida: 1:1
- Presión Máxima de Suministro: 250 psig
- Presión Máxima de Salida: 150 psig
- Capacidad de Flujo: 45 SCFM (76.5 m³/hr) - Cv aproximado de 1.0
- Capacidad de Exhaustación: 11 SCFM (18.7 m³/hr)
- Material del Cuerpo: Aluminio
- Tamaño de Conexión: 1/4 in. NPT (FPT)
- Tipo de Exhaustación: Recta (estándar)
- Temperatura Ambiental: -40° a 200°F (-40° a 93.3°C)
- Precisión: 0.15 psi (1.0% del span de salida de 100 psi)
- Opciones Incluidas: Válvula By-Pass (By-Pass Valve)
Aplicaciones y Usos Comunes
- Optimización de la respuesta dinámica en sistemas de control de válvulas neumáticas y posicionadores.
- Aceleración del tiempo de respuesta en actuadores neumáticos de gran volumen.
- Control de procesos industriales que requieren alta capacidad de flujo y exhaustación de forma estable.
- Sistemas de instrumentación donde se necesita mantener una presión de salida precisa frente a variaciones en la presión de suministro.
- Instalaciones industriales en diversos territorios y provincias de Canadá, gracias a su cumplimiento normativo.
¿Por qué elegir FAIRCHILD 20812I?
-
Operación Estable y Libre de Vibraciones: Cuenta con una cámara de control separada que aísla el diafragma del flujo principal, eliminando el
Preguntas Frecuentes
¿Qué es y para qué sirve el amplificador de volumen neumático FAIRCHILD 20812I?
El FAIRCHILD 20812I es un amplificador de volumen neumático de precisión (Modelo 20) que sirve para aumentar la capacidad de flujo y exhaustación en sistemas de control neumático. Utiliza un sistema de balance de fuerza para controlar las válvulas de suministro y exhaustación, permitiendo que una señal neumática de entrada controle de forma precisa y rápida la presión de salida hacia actuadores o válvulas de gran volumen.
¿Cuáles son las especificaciones de presión y flujo del FAIRCHILD Modelo 20 SKU 20812I?
El amplificador FAIRCHILD 20812I tiene una relación señal-salida de 1:1. Soporta una presión máxima de suministro de 250 psig y una presión máxima de salida de 150 psig. Ofrece una capacidad de flujo de 45 SCFM (76.5 m³/hr) con un Cv aproximado de 1.0, y una capacidad de exhaustación de 11 SCFM (18.7 m³/hr).
¿Qué función cumple la válvula by-pass en el modelo 20812I de FAIRCHILD?
La válvula by-pass ajustable incluida en el FAIRCHILD 20812I permite ajustar la respuesta dinámica del sistema para lograr una operación libre de ciclos cuando se utiliza en conjunto con posicionadores de válvulas. Esta opción incluye una válvula de exhaustación hermética (bubble-tight) que evita el cebado y el ruido, optimizando el控制 en aplicaciones de alta precisión.
¿De qué material está hecho el cuerpo del amplificador de volumen FAIRCHILD 20812I y cuáles son sus conexiones?
El cuerpo del amplificador de volumen FAIRCHILD 20812I está fabricado en aluminio, lo que ofrece durabilidad y resistencia en entornos industriales. Las conexiones de entrada y salida son roscadas de 1/4 pulgada NPT (FPT). El elastómero interno es de nitrilo sobre Dacron.
¿Cuál es el rango de temperatura de operación del amplificador neumático FAIRCHILD 20812I?
El amplificador neumático de precisión FAIRCHILD 20812I está diseñado para operar en un rango de temperatura ambiente que va desde -40°F hasta 200°F (-40°C a 93.3°C). Esto garantiza su fiabilidad en entornos industriales extremos, tanto en condiciones de frío intenso como en aplicaciones de alta temperatura.
¿Se puede instalar el FAIRCHILD 20812I en cualquier posición y qué accesorios requiere?
El FAIRCHILD 20812I permite su mantenimiento sin necesidad de removerlo de la línea gracias a su construcción de unidad. Para instalación en campo, está disponible el soporte de montaje a pared modelo 09921 (se requiere por separado), facilitando su integración en diversas configuraciones industriales.
¿Dónde puedo descargar la ficha técnica y cómo cotizo el amplificador FAIRCHILD 20812I?
La ficha técnica del amplificador FAIRCHILD Modelo 20 está disponible en el enlace de documentación del producto proporcionado por el fabricante. Para cotizar el modelo 20812I, puede contactar a nuestro equipo de ventas industrial a través de los canales oficiales de la tienda para verificar disponibilidad, precios y opciones de envío.
📂 Descargas
Planos
Hojas de datos y catálogos
- Fairchild CRN Numbers (PDF)
- Fairchild Safety Guide (PDF)
- Fairchild Model 20 Pneumatic Precision Booster (PDF)
- Fairchild Model 20 Pneumatic Precision Booster Datasheet (PDF)
Documentación Rotork
-
Proveedor: FAIRCHILD

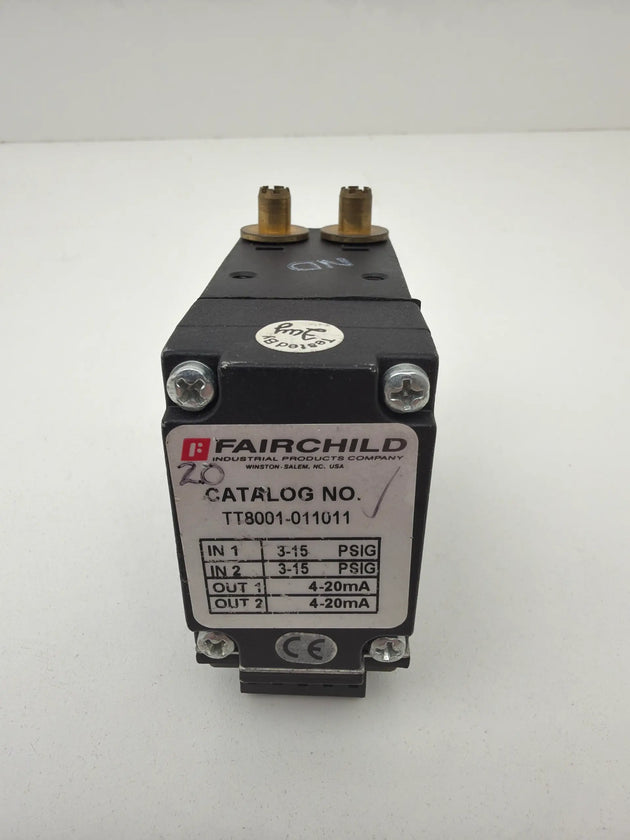

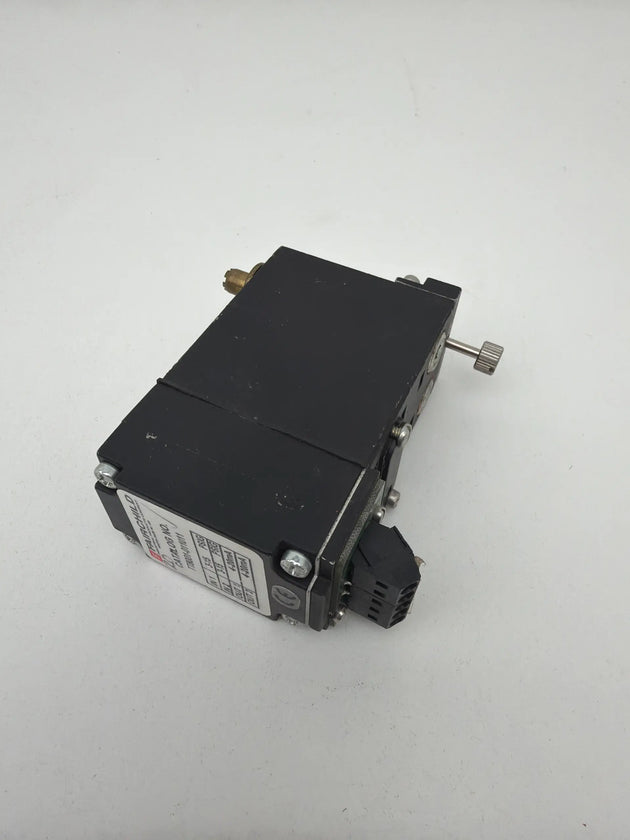

TT8001-011011 Transductor de Presión 3-15 PSIG / 4-20 mA | FAIRCHILD
Precio regular $ 46,416.24 -
Proveedor: FAIRCHILD

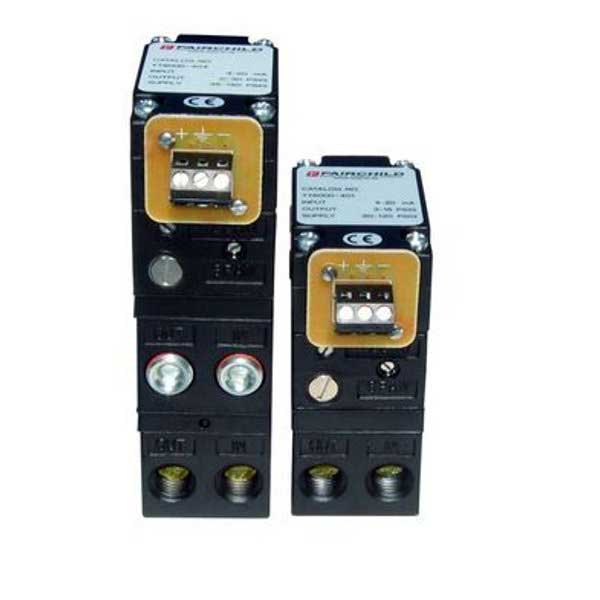

Transductor Electroneumático FAIRCHILD TT6000-406 (4-20 mA, 0-120 psig)
Precio regular $ 28,965.74 -
Proveedor: FAIRCHILD

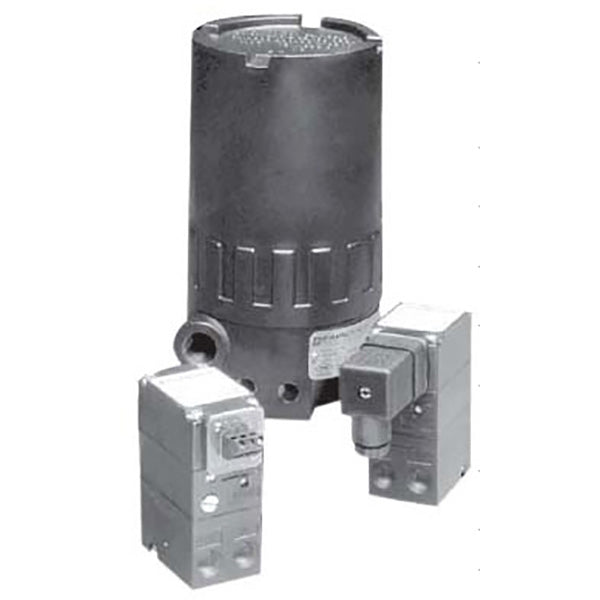

Transductor Electroneumático I/P FAIRCHILD T6000 (4-20mA a 0.2-1 Bar)
