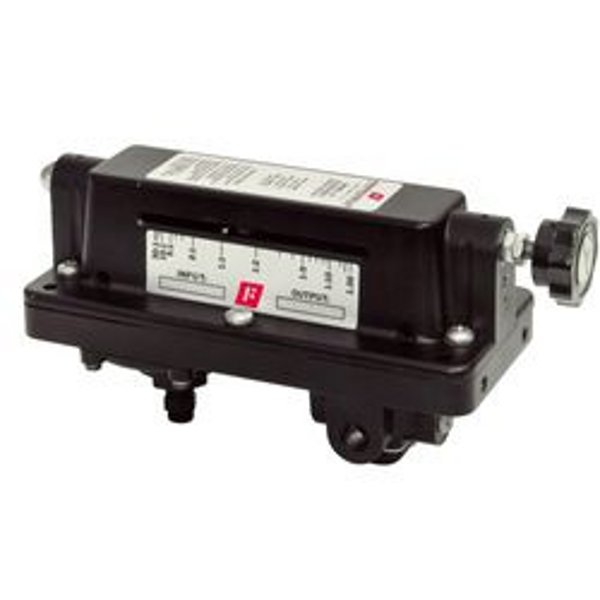

Relé Neumático de Relación Ajustable FAIRCHILD Modelo 21 (SKU 21312)
El relé neumático de relación ajustable FAIRCHILD Modelo 21 (SKU 21312) es un componente de control de procesos diseñado para amplificar o reducir señales de presión neumática con alta precisión. Este equipo permite una ajuste infinito de la relación entre la presión de salida y la presión de la señal de entrada, ofreciendo una amplificación de 1:30 o una reducción de 30:1 mediante la rotación de una perilla que desplaza el punto de apoyo. Es ideal para aplicaciones industriales que requieren compensación de pérdidas de presión y versatilidad en sistemas de control neumático.
Especificaciones Destacadas
- Marca: FAIRCHILD
- Número de artículo / SKU: 21312
- Familia de producto: Modelo 21
- Tamaño de conexión: 1/4 in. NPT (FNPT)
- Capacidad de flujo: 40 SCFM (68 m³/hr)
- Presión máxima de salida: 150 psig
- Presión máxima de suministro: 250 psig
- Rango de relación (Ratio): Ajustable desde 30:1 (reducción) hasta 1:30 (amplificación)
- Sistema de compensación: Sistema de aspiración Venturi para compensar la pérdida de presión aguas abajo
Aplicaciones y Usos Comunes
- Amplificación de señales neumáticas en sistemas de control de procesos industriales.
- Reducción de presión de alta capacidad para proteger actuadores o equipos sensibles.
- Compensación de caídas de presión en líneas neumáticas largas o de alto flujo.
- Control de procesos donde se requiere introducir un sesgo (bias) ajustable de entrada o salida.
- Sistemas de instrumentación que requieren una relación de presión variable e infinitamente ajustable.
¿Por qué elegir FAIRCHILD 21312?
- Versatilidad de relación: El FAIRCHILD 21312 permite ajustar la relación de presión desde una división de 30:1 hasta una multiplicación de 1:30, garantizando infinitas posibilidades de ajuste en una sola unidad.
- Estabilidad superior: Cuenta con un anillo de sello flotante que aísla la cámara de control, aumentando la estabilidad y reduciendo el efecto de flujos altos en el sistema.
- Sistema Venturi: El sistema de aspiración Venturi compensa automáticamente las pérdidas de presión aguas abajo, manteniendo un rendimiento constante.
- Opciones de montaje flexibles: Permite montaje en panel o en línea, facilitando la instalación y el servicio de campo sin complicaciones.
- Compensación de sesgo (Bias): Dispone de tornillos de ajuste para introducir un sesgo de entrada (hasta 3 psig) y de salida (hasta 9 psig), permitiendo adaptar la señal a necesidades matemáticas específicas.
Los productos FAIRCHILD son reconocidos mundialmente por su durabilidad, precisión y rendimiento excepcional en el control de fluidos y gases. El relé Modelo 21 es una prueba del compromiso de la marca con la innovación y la calidad en la automatización industrial.
Preguntas Frecuentes
¿Qué es y para qué sirve el relé neumático FAIRCHILD 21312?
El FAIRCHILD 21312 (Modelo 21) es un relé neumático de relación ajustable diseñado para amplificar o reducir señales de presión en sistemas de control industrial. Sirve para ajustar la presión de salida en una proporción específica respecto a la presión de entrada, permitiendo amplificación de 1:30 o reducción de 30:1 mediante una perilla ajustable.
¿Cuáles son las especificaciones técnicas clave del FAIRCHILD Modelo 21 (SKU 21312)?
El relé FAIRCHILD 21312 tiene conexiones de 1/4 pulgada NPT, una capacidad de flujo de 40 SCFM (68 m³/hr), una presión máxima de salida de 150 psig y una presión máxima de suministro de 250 psig. Su rango de relación es ajustable infinitamente desde 30:1 hasta 1:30.
¿Cómo funciona el sistema de compensación de pérdida de presión en el relé FAIRCHILD 21312?
El FAIRCHILD 21312 utiliza un sistema de aspiración Venturi que compensa automáticamente las pérdidas de presión aguas abajo (downstream). Esto asegura que la presión de salida se mantenga estable y constante incluso cuando hay variaciones en la demanda de flujo en el sistema neumático.
¿Es posible ajustar el sesgo (bias) de entrada y salida en el relé Modelo 21 de FAIRCHILD?
Sí, el relé FAIRCHILD Modelo 21 permite introducir sesgo (bias) tanto en la entrada como en la salida a través de tornillos de ajuste. El sesgo máximo de entrada es de 3 psig y el sesgo máximo de salida es de 9 psig, lo que ofrece gran versatilidad para adaptarse a fórmulas matemáticas de control complejas.
¿Qué opciones de instalación ofrece el relé neumático FAIRCHILD 21312?
El relé neumático FAIRCHILD 21312 ofrece opciones de montaje flexibles, permitiendo tanto la instalación en panel como el montaje en línea. Esto facilita la integración en diferentes configuraciones de tuberías y simplifica el servicio de mantenimiento en campo.
¿Cómo se diferencia el FAIRCHILD 21312 de otros relés neumáticos estándar?
A diferencia de los relés de relación fija, el FAIRCHILD 21312 permite un ajuste infinito de la relación dentro de un rango amplio (30:1 a 1:30). Además, incorpora un anillo de sello flotante que aísla la cámara de control para aumentar la estabilidad y reduce los efectos negativos de flujos altos, lo cual es poco común en relés neumáticos convencionales.
¿Cuál es la fórmula matemática que rige el funcionamiento del relé FAIRCHILD 21312?
La expresión matemática básica para el sesgo en el relé FAIRCHILD 21312 es: Po = (Ps-K1) * R + K2. Donde Po es la presión de salida, Ps es la señal de entrada, R es la relación ajustada, K1 es el sesgo de entrada (solo negativo) y K2 es el sesgo de salida (solo positivo).
¿Dónde puedo descargar la ficha técnica o cotizar el relé FAIRCHILD 21312?
La ficha técnica oficial del relé FAIRCHILD 21312 está disponible para descarga en la sección de documentos de la ficha del producto. Para obtener una cotización personalizada o información de compra, puede contactar directamente a nuestro equipo de ventas especializado en automatización industrial.
📂 Descargas

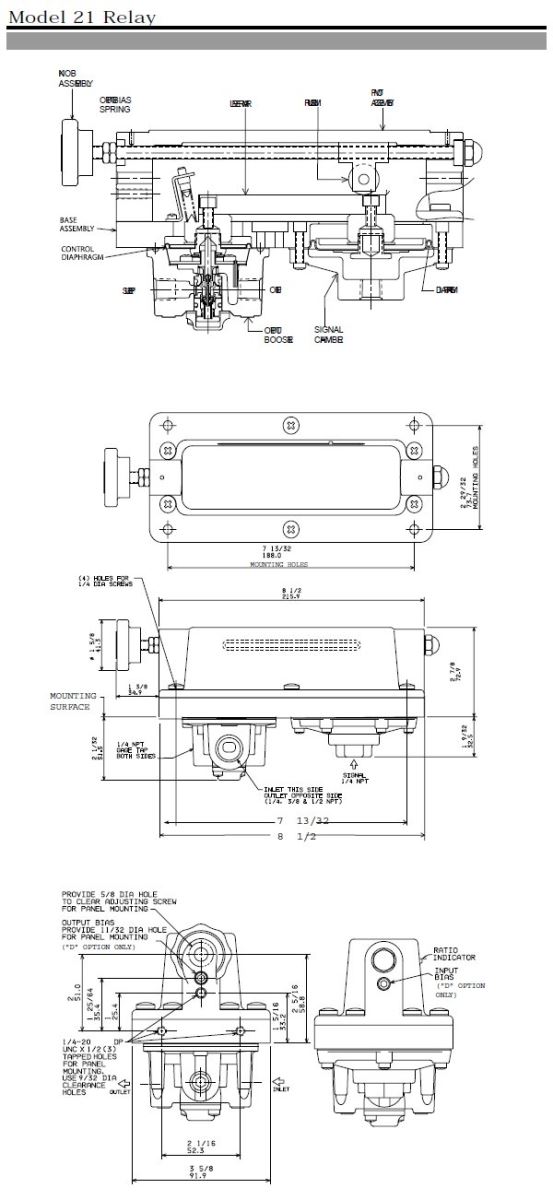

Planos
Hojas de datos y catálogos
- Fairchild Model 21 Adjustable Ratio Relay Datasheet (PDF)
- Fairchild Pneumatic Pressure Regulator Product Matrix (PDF)
Documentación Rotork
