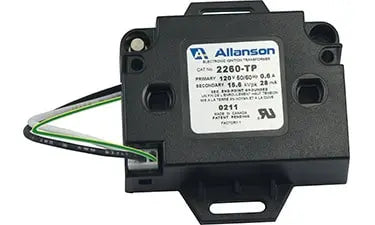

Encendedor Electrónico 2260-TP Allanson

El Encendedor Electrónico Allanson 2260-TP es un transformador de ignición diseñado para proporcionar una chispa de alta tensión en sistemas de combustión a gas. Este dispositivo convierte la tensión de línea de 120 V CA en un voltaje secundario de 15.6 kV pico, suficiente para encender el gas en quemadores comerciales, residenciales e industriales. Está fabricado por Allanson, marca reconocida en componentes de ignición. El modelo 2260-TP resuelve la necesidad de un encendido confiable y repetitivo en calderas, hornos y calentadores, minimizando fallos de encendido y mejorando la eficiencia del sistema. Es utilizado por técnicos de mantenimiento, instaladores de sistemas de calefacción y fabricantes de equipos originales (OEM).

Beneficios principales

• Encendido confiable: La salida de 15.6 kVpk asegura una chispa potente incluso en condiciones adversas.
• Fácil instalación: Incluye pestañas de montaje de 3 vías y conector de cable primario, simplificando la conversión y reemplazo.
• Larga vida útil: Diseñado para operación continua con componentes robustos que superan a los transformadores convencionales.
• Eficiencia energética: Consume solo 28 mA a 120 V, reduciendo el consumo eléctrico.
• Cumplimiento EMI/RFI: Reduce interferencias electromagnéticas, protegiendo equipos electrónicos cercanos.
• Conexión segura: El terminal de alta tensión tipo conector Rajah garantiza una unión firme y sin arcos.

Aplicaciones

• Quemadores de gas en calderas comerciales e industriales.
• Sistemas de calefacción residencial y comercial.
• Hornos de proceso y secadores industriales.
• Equipos de combustión OEM.
• Reemplazo de transformadores de ignición en sistemas existentes.

Características principales

• Voltaje primario: 120 V CA, 50/60 Hz
• Voltaje secundario: 15.6 kV pico
• Corriente: 28 mA
• Conexión a tierra en un extremo
• Terminal de alta tensión: conector Rajah
• Montaje de 3 vías con pestañas
• Incluye cable de tierra y juego de conectores primarios
• Rango de temperatura de operación: -30 °C a 40 °C
• Humedad relativa máxima: 90%
• Espacio de aire recomendado: 1/16" a 3/16"

Especificaciones técnicas

¿Qué es el Allanson 2260-TP?

El Allanson 2260-TP es un encendedor electrónico o transformador de ignición que genera una chispa de alta tensión para encender gas en quemadores. Es un componente crítico en sistemas de combustión, diseñado para reemplazar transformadores convencionales con mayor confiabilidad y facilidad de instalación.

¿Para qué sirve?

Sirve para proporcionar la energía necesaria para crear una chispa eléctrica que encienda el gas en quemadores de calderas, hornos y calentadores. Garantiza un encendido rápido y consistente, mejorando la seguridad y eficiencia del sistema.

¿Cómo funciona?

El dispositivo toma la tensión de línea de 120 V CA y la transforma en un voltaje secundario de 15.6 kV pico. Esta alta tensión se aplica a un electrodo a través del conector Rajah, generando una chispa que enciende la mezcla de gas y aire. El diseño incluye un cable de tierra para seguridad.

¿Dónde se utiliza?

Se utiliza en aplicaciones de combustión a gas en entornos comerciales, residenciales e industriales. Es común en calderas de vapor, calentadores de agua, hornos de panadería, secadores y cualquier equipo que requiera encendido por chispa.

¿Qué ventajas ofrece?

• Mayor vida útil en comparación con transformadores de ignición tradicionales.
• Instalación rápida gracias al montaje de 3 vías y conectores preensamblados.
• Menor consumo de energía (28 mA).
• Cumplimiento con normas EMI/RFI, reduciendo interferencias.
• Diseño compacto que facilita la integración en espacios reducidos.

Preguntas frecuentes

¿Qué voltaje de entrada requiere el 2260-TP?

Requiere una entrada de 120 V CA a 50/60 Hz.

¿Qué tipo de terminal de alta tensión tiene?

Utiliza un conector Rajah para la salida de alta tensión.

¿Cuál es el rango de temperatura de operación?

Puede operar entre -30 °C y 40 °C.

¿Incluye cable de tierra?

Sí, incluye un cable de tierra para conexión segura.

¿Qué espacio de aire se recomienda entre electrodos?

Se recomienda un espacio de 1/16" a 3/16\.

¿Es compatible con sistemas de gas natural y LP?

Está diseñado para aplicaciones de gas en general, pero la compatibilidad específica depende del sistema. Se recomienda verificar con el fabricante del quemador.

¿Se puede instalar en cualquier posición?

El montaje de 3 vías permite flexibilidad, pero se debe seguir las instrucciones de instalación para asegurar un funcionamiento correcto.

Descargar ficha técnica oficial
