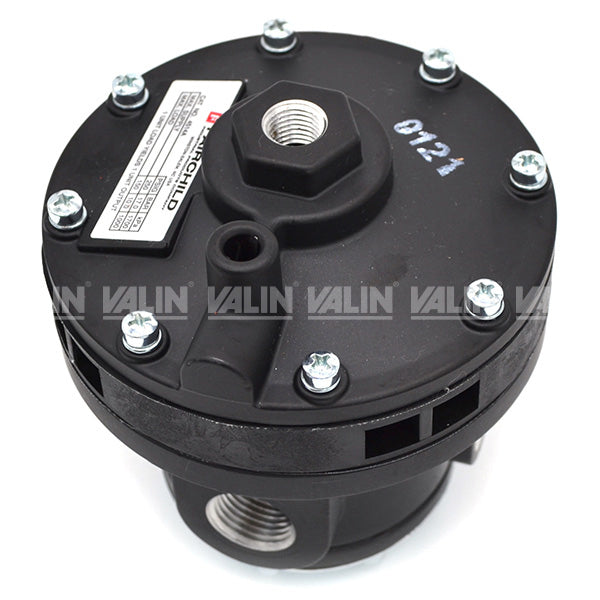

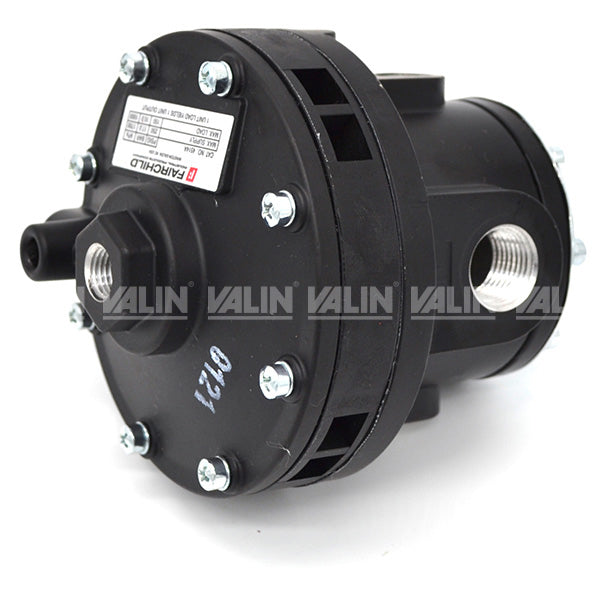

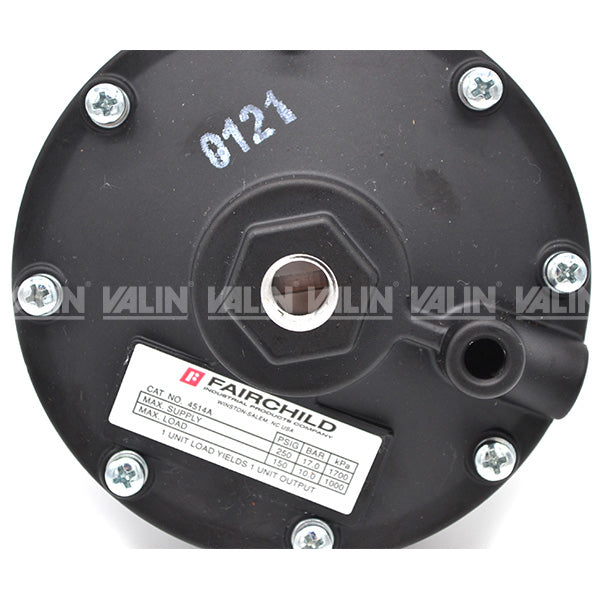

Refuerzo Neumático de Volumen FAIRCHILD 4514A, Relación 1:1, Conexión 1/2 NPT
El refuerzo neumático de volumen (Pneumatic Volume Booster) FAIRCHILD 4514A es un componente de control de procesos diseñado para amplificar rápidamente la señal neumática y proporcionar un alto caudal de aire a los actuadores. Fabricado en aluminio con una relación de señal a salida de 1:1, el modelo 4514A maneja presiones de suministro de hasta 250 psig y ofrece un caudal de 150 SCFM. Este dispositivo aísla la cámara de control para eliminar vibraciones (hunting y buzzing), garantizando una operación estable y libre de ciclos en aplicaciones industriales críticas que requieren una respuesta dinámica rápida.
Especificaciones Destacadas
- Marca: FAIRCHILD
- Número de artículo / SKU: 4514A
- Familia de producto: Model 4500A Pneumatic Volume Boosters
- Relación señal-salida: 1:1 (Relación directa)
- Presión máxima de suministro: 250 psig (17.0 BAR)
- Presión máxima de salida: 150 psig
- Rango de presión: 0 a 150 psi
- Capacidad de flujo (Cv): 3 (150 SCFM / 255 m³/hr)
- Capacidad de escape: 40 SCFM
- Tamaño de conexión: 1/2 in. NPT (FPT)
- Material del cuerpo: Aluminio
- Elastómero: Nitrilo sobre Dacrón
- Temperatura ambiente: -40°F a 200°F (-40°C a 93.3°C)
- Precisión del ratio: 3.0% del span de salida de 100 psi
- Sensibilidad de control: 1 in. WC (columna de agua)
- Montaje: Montaje en pared (requiere soporte 20555-1)
Aplicaciones y Usos Comunes
- Control y actuación de válvulas neumáticas de gran volumen en plantas químicas y petroquímicas.
- Sistemas de posicionamiento de válvulas donde se requiere una respuesta rápida y sin caída de presión.
- Optimización de la dinámica de control en lazo cerrado para reducir el tiempo de ciclo en maquinaria automatizada.
- Procesos industriales de alta exigencia que operan en rangos de temperatura extrema (de -40°C a 93.3°C).
- Aplicaciones industriales en Canadá y Norteamérica gracias a su certificación para uso en todos los territorios y provincias canadienses.
¿Por qué elegir FAIRCHILD 4514A?
- Alta capacidad de flujo: Proporciona un caudal de 150 SCFM, asegurando una operación extremadamente rápida y responsiva para los actuadores finales.
- Precisión excepcional: Cuenta con una sensibilidad de control de 1 pulgada de columna de agua, permitiendo su uso en aplicaciones de alta precisión.
- Diseño anti-vibración: La cámara de control separada aísla el diafragma del flujo principal, eliminando el ruido (buzzing) y las oscilaciones (hunting) del sistema.
- Minimiza el consumo de aire: Las válvulas de suministro y escape con asientos suaves garantizan un sellado óptimo, reduciendo las pérdidas de aire comprimido.
- Construcción robusta: El cuerpo de aluminio y los elastómeros de nitrilo sobre Dacrón del FAIRCHILD 4514A aseguran larga vida útil y resistencia en entornos industriales hostiles.
FAIRCHILD es un líder reconocido globalmente en el diseño y fabricación de equipos de control de procesos neumáticos. El refuerzo de volumen 4514A representa este compromiso con la excelencia, ofreciendo una solución duradera, precisa y de alto rendimiento para las demandas más estrictas de la automatización industrial moderna.
Preguntas Frecuentes
¿Qué es y para qué sirve el refuerzo neumático de volumen FAIRCHILD 4514A?
El FAIRCHILD 4514A es un refuerzo neumático de volumen (Pneumatic Volume Booster) piloto-operado que amplifica la señal neumática para abastecer rápidamente un alto caudal de aire a un actuador. Sirve para aumentar la velocidad de respuesta de las válvulas de control en sistemas industriales, aislando el diafragma del flujo principal para evitar oscilaciones (hunting) y ruidos (buzzing).
¿Cuáles son las especificaciones de presión y flujo del modelo FAIRCHILD 4514A?
El modelo FAIRCHILD 4514A maneja una presión máxima de suministro de 250 psig (17 BAR) y una presión de salida máxima de 150 psig. Ofrece una capacidad de flujo de 150 SCFM (255 m³/hr) con un coeficiente de flujo (Cv) de 3, y una capacidad de escape de 40 SCFM, lo que garantiza una operación muy rápida y responsiva.
¿Qué relación de señal a salida tiene el FAIRCHILD 4514A y qué significa?
El FAIRCHILD 4514A tiene una relación de señal a salida de 1:1, lo que significa que la presión de salida piloto se transfiere directamente a la salida del booster de forma equitativa. Esta relación directa es ideal para aplicaciones de control de precisión donde se requiere que la presión del actuador coincida exactamente con la señal neumática de entrada.
¿Qué materiales de construcción y conexiones utiliza el FAIRCHILD 4514A?
El FAIRCHILD 4514A cuenta con un cuerpo robusto fabricado en aluminio y un diafragma de elastómero de nitrilo reforzado con Dacrón. Sus conexiones de proceso son roscadas de 1/2 pulgada NPT (FPT), lo que facilita su integración en sistemas de tuberías neumáticas estándar de la industria.
¿Cómo se debe instalar el FAIRCHILD 4514A y requiere accesorios adicionales?
El FAIRCHILD 4514A está diseñado para montaje en pared y requiere obligatoriamente el soporte de montaje número 20555-1 (bracket), el cual se adquiere por separado. Además, cuenta con un puerto de retroalimentación remota opcional que ayuda a minimizar la caída de presión en el elemento de control final bajo condiciones de flujo.
¿En qué rangos de temperatura puede operar el refuerzo neumático FAIRCHILD 4514A?
El FAIRCHILD 4514A está diseñado para soportar entornos industriales extremos, operando de manera fiable en un rango de temperatura ambiente que va desde -40°F hasta 200°F (-40°C a 93.3°C). Esto lo hace adecuado para aplicaciones tanto en climas helados como en procesos que generan altas temperaturas.
¿Qué precisión ofrece el FAIRCHILD 4514A en el control de procesos?
El FAIRCHILD 4514A ofrece una sensibilidad de control de 1 pulgada de columna de agua (1 in. WC), lo que permite su uso en aplicaciones de alta precisión. Su precisión de relación es del 3.0% sobre el span de salida de 100 psi, asegurando un control estable y minimizando el consumo de aire gracias a sus asientos de válvula suaves.
¿Dónde puedo descargar la ficha técnica y cómo cotizar el FAIRCHILD 4514A?
Puede descargar la ficha técnica completa del modelo FAIRCHILD 4514A directamente desde el enlace de documento PDF provisto en la descripción del producto. Para cotizar este equipo o verificar disponibilidad, puede utilizar los botones de contacto y cotización en la parte superior de esta página.
📂 Descargas

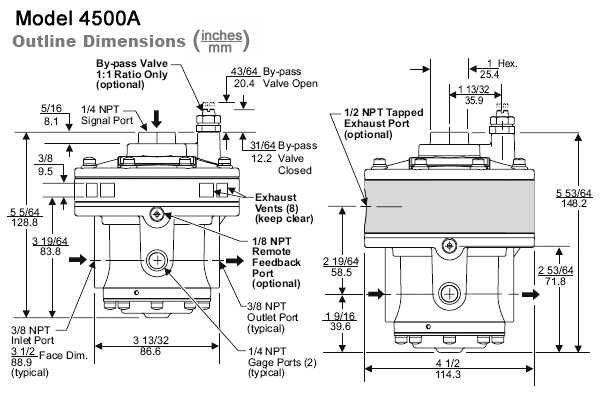

Planos
Hojas de datos y catálogos
- Fairchild CRN Numbers (PDF)
- Fairchild Model 4500A Pneumatic Volume Booster (PDF)
- Fairchild Safety Guide (PDF)
- Fairchild Model 4500A Pneumatic Volume Booster Datasheet (PDF)
Documentación Rotork
- PUB103-086 - Fairchild Pressure Gauges datasheet - English (PDF)
- PUB103-093 - Model 4500A Forward/Exhaust High Flow No Bleed Pneumatic Volume Booster - Product Brochure - English (PDF)
- PUB103-166 - Model 4500A Forward/Exhaust High Flow No Bleed Pneumatic Volume Booster - Manual - English (PDF)
- PUB103-181 - Rotork 4500A 4850A 4890A Volume Boosters SIL safety manual - English (PDF)
