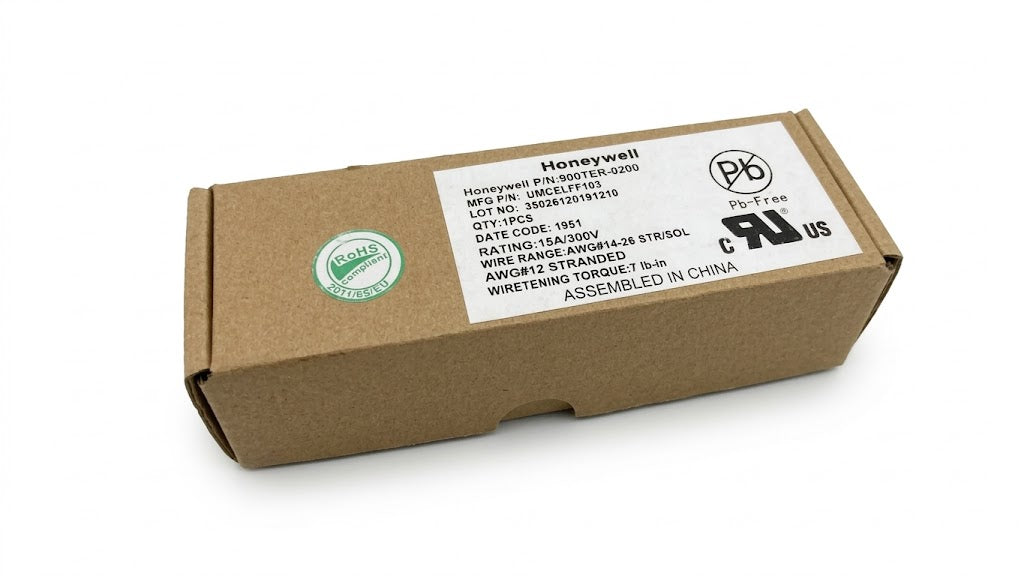

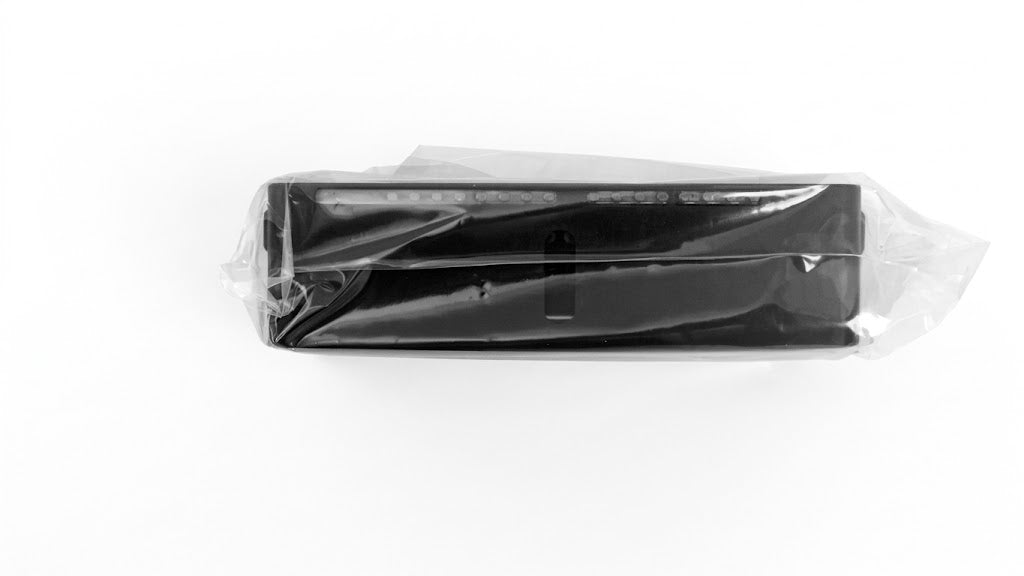

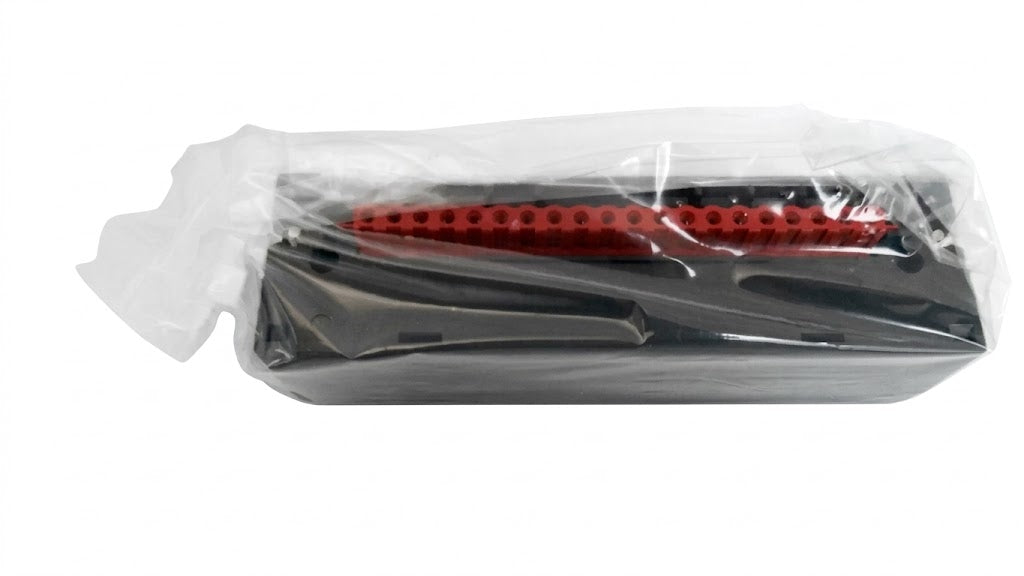

El modelo Honeywell 900TER-0200 es un componente de terminación especializado para el bus de expansión de los controladores Honeywell ControlEdge HC900 . Se trata de un terminador de red (Bus Terminator) diseñado para cerrar el lazo de comunicación cuando se utilizan racks de expansión en una arquitectura distribuida.

Descripción General y Función

En sistemas de automatización donde se conectan múltiples chasis o racks mediante cables de extensión (como la serie 900TCK), es básicamente necesario "terminar" la línea de datos para evitar el reflejo de señales y el ruido electromagnético que podrían corromper la comunicación. El 900TER-0200 se instala en el último puerto de expansión del último rack de la cadena, asegurando que la impedancia de la línea sea la correcta y que el flujo de datos entre la CPU y los módulos de entrada/salida sea limpio y constante.

Características Principales

• Integridad de Señal: Su función crítica es eliminar las interferencias en el bus de alta velocidad, lo que previene errores de comunicación ("Communication Fail") en los módulos remotos.

• Conectividad Plug & Play: Está diseñado para insertarse directamente en el puerto de expansión del chasis, permitiendo una instalación rápida sin necesidad de herramientas especiales o configuraciones de software complejas.

• Diseño Compacto y Robusto: Al ser un componente pasivo de grado industrial, está construido para soportar las condiciones de temperatura y vibración dentro de los tableros de control sin degradar su rendimiento.

• Compatibilidad Total: Es un requisito indispensable para cualquier configuración de hardware Honeywell HC900 que incluya más de un rack, garantizando que el sistema sea reconocido correctamente por el software de configuración.

• Identificación Visual: Su formato permite a los técnicos de mantenimiento identificar rápidamente que la cadena de expansión está correctamente cerrada, facilitando las auditorías de hardware.

Aplicaciones de Uso

Este terminador es obligatorio en instalaciones de mediano y gran tamaño, como plantas de tratamiento de agua, sistemas de control de procesos térmicos y refinerías, donde la distancia entre racks o la cantidad de módulos de expansión requieren una gestión precisa de la señal del bus de datos.

Nota técnica: Un error común en campo es olvidar la instalación de este terminador en el último estante, lo que suele causar fallas intermitentes en la lectura de datos. Asegúrese siempre de contar con un 900TER-0200 al final de su cadena de expansión.

FICHA TÉCNICA
