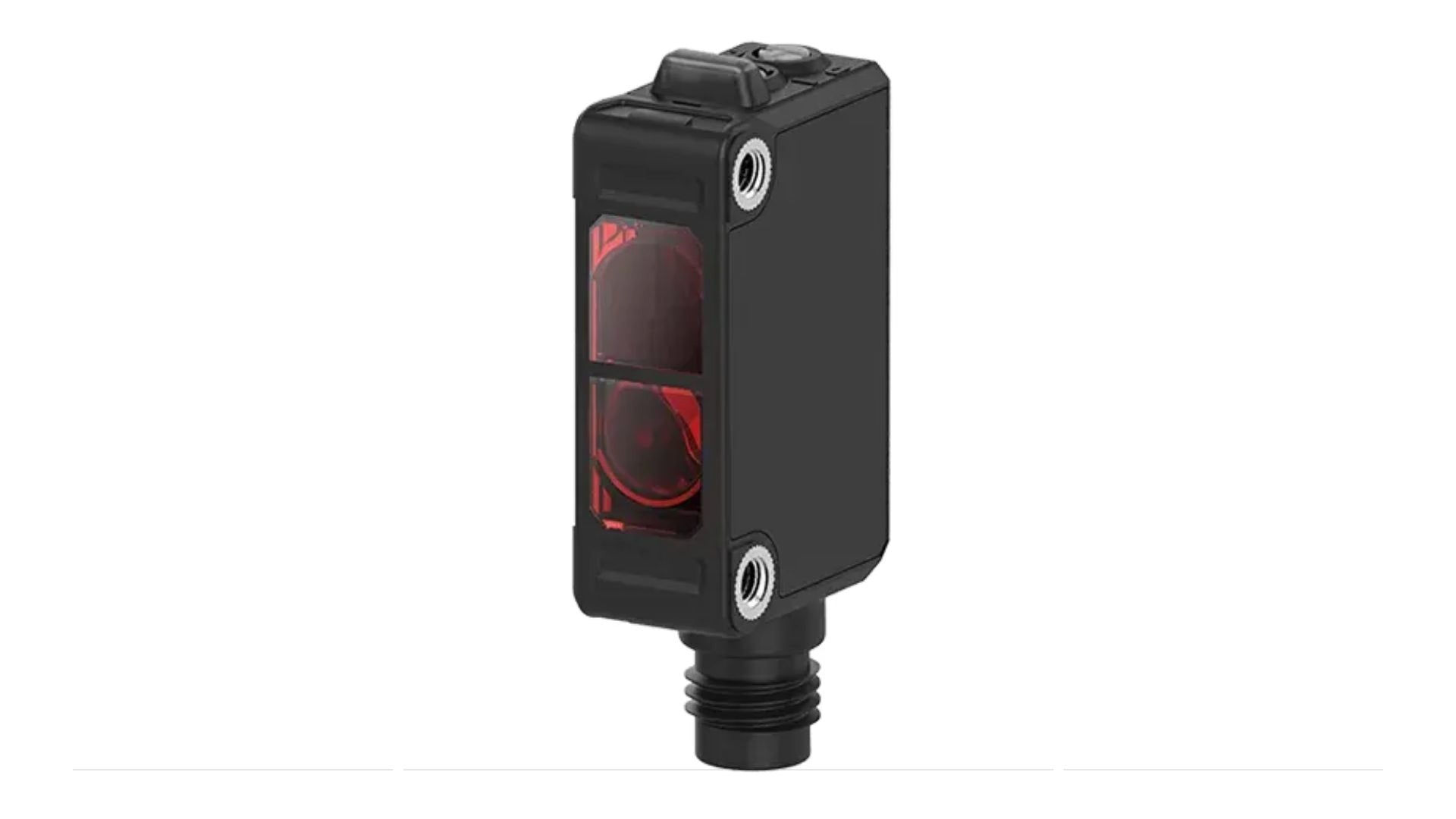

Sensor fotoeléctrico BJX3M-PDT-C-P Autonics
El BJX3M-PDT-C-P de Autonics es un sensor fotoeléctrico compacto de larga distancia con detección retroreflectiva y filtro polarizador incorporado. Diseñado para detectar materiales opacos a una distancia de hasta 3 metros, este equipo es ideal para entornos industriales donde se requiere una detección precisa y confiable en espacios reducidos. Ingenieros, técnicos de mantenimiento e integradores lo utilizan para automatizar procesos, controlar presencia de objetos y optimizar líneas de producción. Resuelve problemas de detección en aplicaciones con vibración, polvo o luz ambiental adversa, gracias a su filtro polarizador que elimina falsos disparos por superficies reflectantes.
Beneficios principales
- Detección estable en superficies brillantes: El filtro polarizador integrado evita interferencias por reflejos de objetos metálicos o brillantes, garantizando una detección confiable incluso en materiales opacos.
- Instalación versátil: Con un tamaño compacto y peso ligero (aprox. 75 g), se adapta a maquinaria con espacio limitado sin comprometer el rendimiento.
- Protección IP65: Resistente al polvo y a chorros de agua, adecuado para entornos fabriles con lavados o ambientes húmedos.
- Ajuste flexible de modo de operación: Selección entre Light ON y Dark ON mediante interruptor, permitiendo adaptarse a diferentes lógicas de control.
- Salida PNP a colector abierto: Compatible con la mayoría de controladores lógicos programables (PLC) y sistemas de automatización industrial.
Aplicaciones
- Detección de presencia en bandas transportadoras.
- Control de posición en máquinas de empaque y etiquetado.
- Automatización de líneas de ensamble.
- Sistemas de conteo de piezas opacas.
- Robótica y manipulación de materiales.
- Maquinaria textil y de procesamiento de alimentos.
Características principales
- Tipo de detección: Retroreflectivo con filtro polarizador.
- Distancia de detección: 3 m.
- Fuente de luz: LED rojo 660 nm.
- Tiempo de respuesta: Máx. 1 ms.
- Salida: PNP a colector abierto.
- Protección: IP65.
- Alimentación: 10–30 VCC.
Especificaciones técnicas
| Tipo de detección | Retroreflectivo (filtro polarizador incorporado) |
| Distancia de detección | 3 m |
| Objetivo de detección | Material opaco de mín. Ø75 mm |
| Fuente de luz | LED rojo (660 nm) |
| Tiempo de respuesta | Máx. 1 ms |
| Fuente de alimentación | 10–30 VCC ±10% (ondulación P-P máx. 10%) |
| Consumo de corriente | Máx. 30 mA |
| Ajuste de sensibilidad | Ajustador de distancia |
| Modo de operación | Light ON / Dark ON (seleccionable por interruptor) |
| Salida de control | PNP a colector abierto |
| Tipo de conexión | Ø4 mm, 3 hilos, 2 m (AWG26, 0.52 mm diámetro núcleo, 20 núcleos, aislamiento Ø1 mm) |
| Iluminación ambiental | Luz solar: máx. 11,000 lx; Lámpara incandescente: máx. 3,000 lx (iluminación recibida) |
| Temperatura ambiente | Operación: -25 a 60 °C; Almacenamiento: -40 a 70 °C |
| Protección | IP65 (IEC) |
| Humedad ambiente | Operación: 35 a 85% HR; Almacenamiento: 35 a 85% HR |
| Material | Carcasa: policarbonato; Tapa LED: policarbonato; Lente y cubierta: polimetilmetacrilato |
| Accesorios comunes | Soporte de montaje, perno M3 (2 pzas), desarmador de ajuste |
| Accesorios individuales | Reflector MS-2A |
| Peso | Aprox. 75 g (aprox. 6 g el emisor en tipo through-beam) |
¿Qué es el BJX3M-PDT-C-P?
Es un sensor fotoeléctrico compacto de la serie BJX de Autonics, con tecnología retroreflectiva que incorpora un filtro polarizador. Está diseñado para detectar objetos opacos a una distancia de hasta 3 metros, utilizando un haz de luz LED rojo. Su tamaño reducido y su peso ligero lo hacen adecuado para instalaciones en espacios confinados dentro de maquinaria industrial.
¿Para qué sirve?
Sirve para detectar la presencia o ausencia de objetos opacos en líneas de producción, bandas transportadoras y máquinas automatizadas. Al contar con filtro polarizador, puede trabajar con superficies reflectantes sin generar falsas detecciones, lo que lo hace ideal para aplicaciones donde se manejan piezas metálicas o brillantes.
¿Cómo funciona?
El sensor emite un haz de luz LED roja (660 nm) que viaja hasta un reflector (incluido como accesorio) y regresa al receptor. Cuando un objeto opaco interrumpe el haz, la salida PNP cambia de estado. El filtro polarizador integrado bloquea la luz reflejada por superficies brillantes, permitiendo solo la detección del objeto. El tiempo de respuesta es de máximo 1 ms, lo que permite detecciones rápidas en procesos de alta velocidad.
¿Dónde se utiliza?
- Líneas de envasado y embalaje.
- Máquinas de ensamble automotriz.
- Sistemas de transporte y clasificación.
- Equipos de procesamiento de alimentos y bebidas.
- Maquinaria textil y de impresión.
¿Qué ventajas ofrece?
- Detección estable incluso con luz ambiental intensa (hasta 11,000 lx).
- Amplio rango de temperatura de operación (-25 a 60 °C), apto para ambientes extremos.
- Bajo consumo de corriente (máx. 30 mA), ideal para sistemas con eficiencia energética.
- Instalación sencilla gracias a los accesorios incluidos y al ajuste de distancia mediante potenciómetro.
- Compatibilidad directa con entradas PNP de PLC y controladores industriales.
Preguntas frecuentes
¿Qué alimentación requiere?
Requiere una fuente de alimentación de 10 a 30 VCC, con ondulación máxima de 10% (P-P). El consumo máximo es de 30 mA.
¿Qué tipo de salida tiene?
Cuenta con una salida PNP a colector abierto, adecuada para conexión a entradas digitales de PLC o módulos de control.
¿Incluye reflector?
Sí, incluye el reflector MS-2A como accesorio individual. También se incluyen soporte de montaje, pernos M3 y desarmador de ajuste.
¿Puede detectar objetos transparentes?
No. El sensor está diseñado para detectar materiales opacos de mínimo Ø75 mm. Para objetos transparentes se recomienda un sensor con otro principio de detección.
¿Cuál es el grado de protección?
El sensor tiene protección IP65 según norma IEC, lo que lo hace resistente al polvo y a chorros de agua desde cualquier dirección.
¿Cómo se selecciona el modo de operación?
Mediante un interruptor físico se puede elegir entre modo Light ON (activo con luz) o Dark ON (activo sin luz).
Descargar ficha técnica oficial
