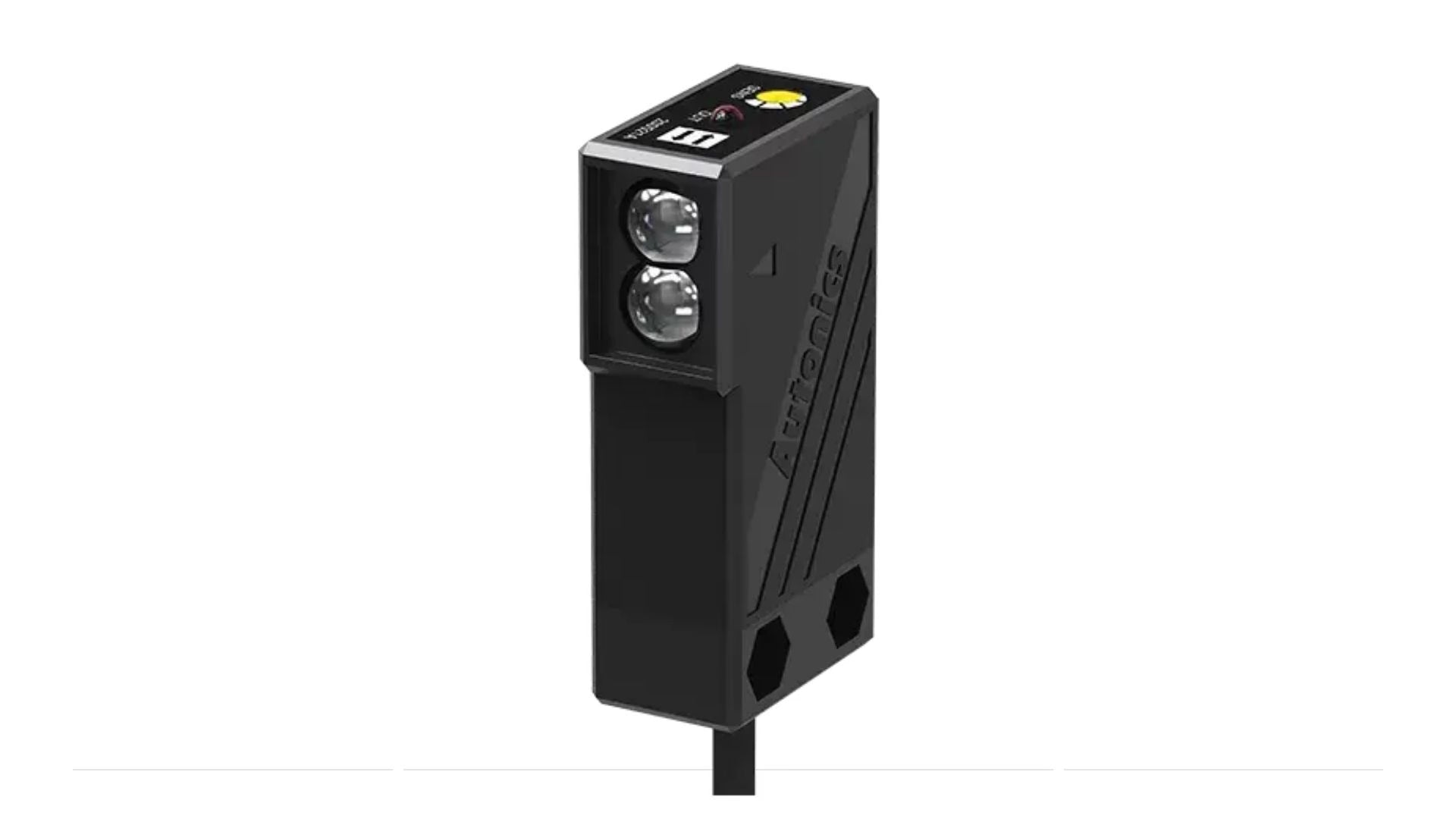

Sensor fotoeléctrico retroreflectivo BMS2M-MDT-P Autonics

El BMS2M-MDT-P es un sensor fotoeléctrico con detección lateral y principio retroreflectivo, diseñado para la detección precisa de objetos opacos en aplicaciones de automatización industrial. Fabricado por Autonics, este sensor ofrece un alcance de hasta 2 metros utilizando el reflector incluido (MS-2) y cuenta con una salida de control PNP a colector abierto. Es ideal para ingenieros de mantenimiento, integradores de sistemas y personal técnico que requieren un sensor confiable y de fácil instalación en espacios reducidos.

Este sensor resuelve problemas comunes de detección en líneas de producción, como la verificación de presencia de piezas, conteo de objetos o posicionamiento en bandas transportadoras. Su diseño compacto con detección lateral permite su montaje en áreas donde los sensores frontales no son viables.

Beneficios principales

• Detección retroreflectiva de largo alcance: Alcanza hasta 2 metros con el reflector MS-2, ideal para aplicaciones de distancia media.
• Respuesta rápida: Tiempo de respuesta máximo de 1 ms, adecuado para procesos de alta velocidad.
• Versatilidad de operación: Modos Light ON y Dark ON seleccionables mediante cable de control, adaptable a diferentes lógicas de automatización.
• Construcción robusta: Cuerpo de ABS y acrílico, con soporte de acero, resistente a entornos industriales.
• Fácil instalación: Incluye soporte de fijación, tornillos y tuercas, además del reflector y ajustador de distancia.

Aplicaciones

• Automatización de líneas de ensamblaje y empaque.
• Detección de presencia en bandas transportadoras.
• Control de acceso en maquinaria industrial.
• Sistemas de conteo y posicionamiento en manufactura.
• Robótica y manipulación de materiales.

Características principales

• Tipo de detección: Retroreflectivo.
• Distancia de detección: 2 m (con reflector MS-2).
• Fuente de luz: LED infrarrojo (940 nm).
• Tiempo de respuesta: Máx. 1 ms.
• Salida de control: PNP a colector abierto.
• Modo de operación: Light ON / Dark ON seleccionable.
• Alimentación: 12-24 VCC ± 10%.
• Conexión: Tipo cable (Ø5 mm, 2 m).

Especificaciones técnicas

¿Qué es el BMS2M-MDT-P?

El BMS2M-MDT-P es un sensor fotoeléctrico de tipo retroreflectivo con detección lateral, fabricado por Autonics. Utiliza un haz de luz infrarroja (940 nm) que se refleja en un reflector (MS-2) para detectar objetos opacos que interrumpen el haz. Su diseño compacto y su salida PNP lo hacen adecuado para sistemas de control industrial.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos en procesos automatizados. Es comúnmente utilizado en líneas de producción, empaque y transporte para tareas como conteo, posicionamiento o verificación de piezas.

¿Cómo funciona?

El sensor emite un haz infrarrojo hacia el reflector MS-2. Cuando un objeto opaco interrumpe el haz, el sensor cambia su estado de salida (PNP). El modo de operación (Light ON o Dark ON) se selecciona mediante el cable de control, permitiendo adaptar la lógica de detección según la aplicación.

¿Dónde se utiliza?

Se utiliza en entornos industriales como fábricas, plantas de manufactura, almacenes automatizados y líneas de empaque. Es ideal para espacios donde se requiere detección lateral y un alcance de hasta 2 metros.

¿Qué ventajas ofrece?

• Alcance de 2 metros con reflector incluido, reduciendo costos de instalación.
• Respuesta rápida de 1 ms para procesos de alta velocidad.
• Selección de modo Light ON/Dark ON sin componentes adicionales.
• Construcción con materiales resistentes para larga vida útil.
• Incluye accesorios de montaje para facilitar la instalación.

Preguntas frecuentes

¿Qué tipo de alimentación requiere?

Requiere una fuente de alimentación de 12 a 24 VCC con una tolerancia de ±10% y un rizado máximo de 10%. El consumo máximo es de 45 mA.

¿Qué protección tiene contra condiciones ambientales?

El sensor opera en temperaturas de -10 a 60 °C y humedad de 35 a 85% HR. Soporta iluminación ambiental de hasta 11,000 lx (luz solar) y 3,000 lx (lámpara incandescente).

¿Qué accesorios incluye el producto?

Incluye reflector MS-2, controlador del ajustador, soporte de fijación, tornillos y tuercas. No se requiere adquirir accesorios adicionales para su instalación básica.

¿Cómo se instala?

Se monta utilizando el soporte de fijación incluido. La conexión eléctrica se realiza mediante el cable de 2 metros (Ø5 mm). El ajuste de distancia se realiza con el controlador incluido.
