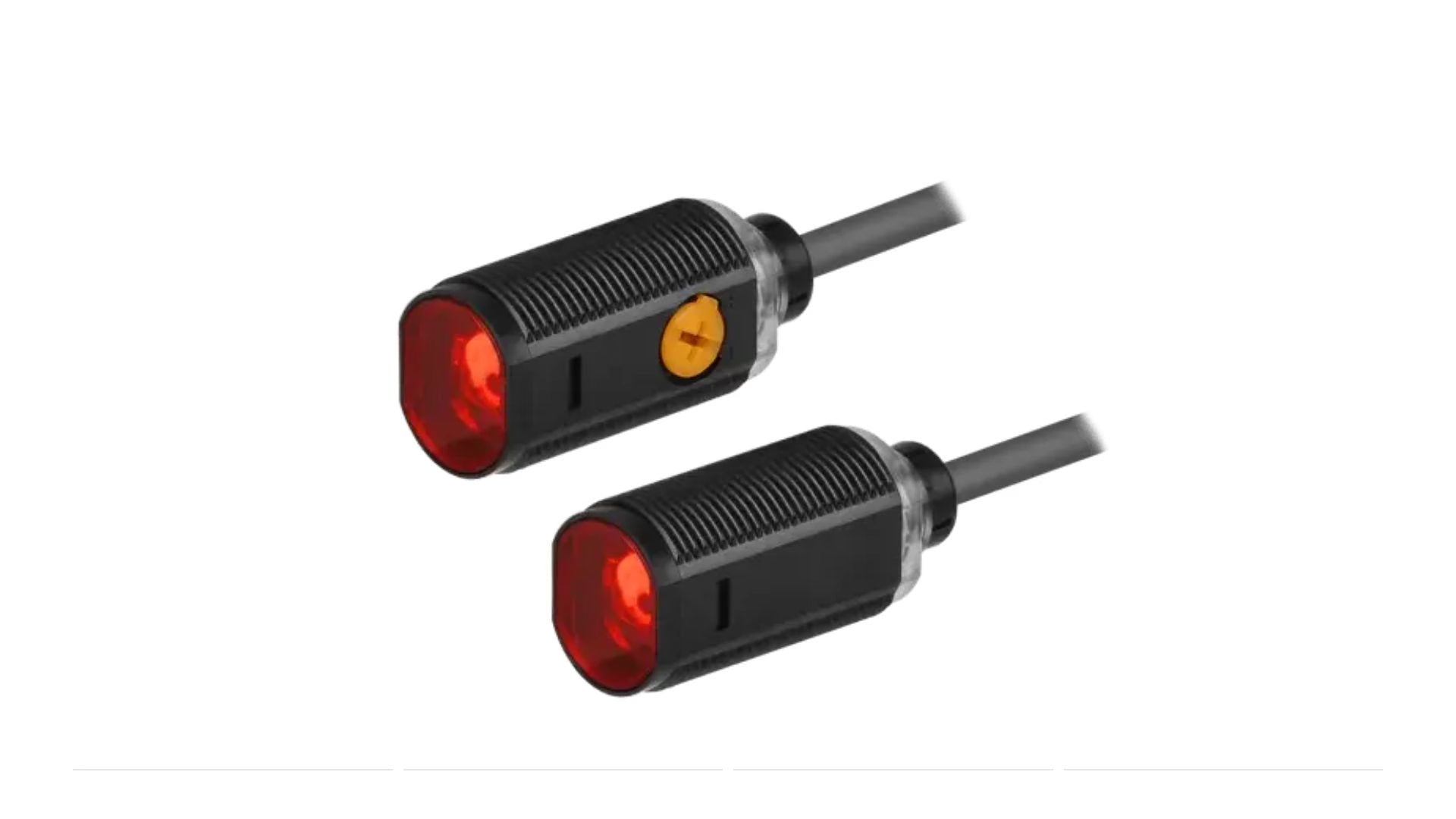

Sensor fotoeléctrico cilíndrico de barrera BRQP20M-TDTB-P Autonics

El BRQP20M-TDTB-P de Autonics es un sensor fotoeléctrico cilíndrico de tipo barrera, diseñado para la detección de objetos opacos a distancias de hasta 20 metros. Este equipo es utilizado por ingenieros de automatización, personal de mantenimiento e integradores de sistemas que necesitan una solución confiable para la detección de presencia en líneas de producción, bandas transportadoras y procesos industriales. Su diseño compacto y su grado de protección IP67 lo hacen adecuado para entornos con polvo, humedad y vibraciones.

Beneficios principales

• Detección de largo alcance: Con una distancia de detección de 20 m, permite cubrir espacios amplios en aplicaciones de control de acceso o posicionamiento.
• Respuesta rápida: Tiempo de respuesta máximo de 1 ms, ideal para procesos que requieren detección a alta velocidad.
• Flexibilidad de configuración: Modos de operación Light ON y Dark ON seleccionables mediante cable de control, adaptándose a diferentes lógicas de automatización.
• Protección robusta: Grado IP67 que garantiza resistencia al polvo y al agua, prolongando la vida útil en ambientes industriales severos.
• Instalación sencilla: Conexión por cable de 2 metros y ajuste de sensibilidad mediante potenciómetro, facilitando la puesta en marcha.

Aplicaciones

• Detección de presencia en bandas transportadoras.
• Control de acceso en puertas automáticas.
• Posicionamiento de piezas en líneas de ensamblaje.
• Monitoreo de nivel en tolvas y silos.
• Seguridad en maquinaria industrial.

Características principales

• Tipo de detección: barrera (through-beam).
• Distancia de detección: 20 m.
• Fuente de luz: LED rojo (660 nm).
• Salida de control: PNP a colector abierto.
• Grado de protección: IP67.
• Temperatura de operación: -25 a 60 °C.

Especificaciones técnicas

¿Qué es el BRQP20M-TDTB-P?

Es un sensor fotoeléctrico cilíndrico de tipo barrera fabricado por Autonics. Está compuesto por un emisor y un receptor separados, que detectan la interrupción de un haz de luz roja (660 nm) cuando un objeto opaco pasa entre ellos. Su diseño cilíndrico facilita su montaje en espacios reducidos.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos en aplicaciones industriales donde se requiere un alcance de hasta 20 metros. Se utiliza comúnmente en automatización de procesos, control de calidad y seguridad de maquinaria.

¿Cómo funciona?

El emisor proyecta un haz de luz roja continua hacia el receptor. Cuando un objeto opaco interrumpe el haz, el sensor cambia su estado de salida (PNP). El usuario puede seleccionar el modo de operación Light ON (salida activa cuando el haz es recibido) o Dark ON (salida activa cuando el haz es interrumpido) mediante el cable de control.

¿Dónde se utiliza?

Se utiliza en entornos industriales como fábricas, almacenes y plantas de producción. Es ideal para bandas transportadoras, puertas automáticas, sistemas de empaque, líneas de ensamblaje y cualquier proceso que requiera detección confiable a larga distancia.

¿Qué ventajas ofrece?

Ofrece una detección estable a 20 m, inmunidad a la luz ambiental gracias a su LED rojo de alta potencia, respuesta rápida de 1 ms, y construcción robusta con grado IP67 que resiste polvo y agua. Su ajuste de sensibilidad permite adaptarlo a diferentes condiciones de operación.

Preguntas frecuentes

¿Qué alimentación requiere el BRQP20M-TDTB-P?
Requiere una fuente de alimentación de 10 a 30 VCC con una ondulación máxima del 10%. El consumo total (emisor + receptor) es de máximo 40 mA.

¿Qué tipo de salida tiene?
La salida de control es PNP a colector abierto, lo que permite conectarse directamente a entradas de PLC o relés.

¿Cómo se configura el modo de operación?
El modo Light ON u Dark ON se selecciona mediante el cable de control (color específico según el manual). No requiere software ni herramientas adicionales.

¿Cuál es el diámetro mínimo del objeto detectable?
Puede detectar objetos opacos con un diámetro mínimo de 7 mm.

¿Es resistente al agua?
Sí, cuenta con grado de protección IP67, lo que significa que es resistente al polvo y puede sumergirse temporalmente en agua hasta 1 metro de profundidad.

¿Incluye accesorios de montaje?
El sensor se suministra con cable de 2 metros. Los soportes de montaje se venden por separado.
