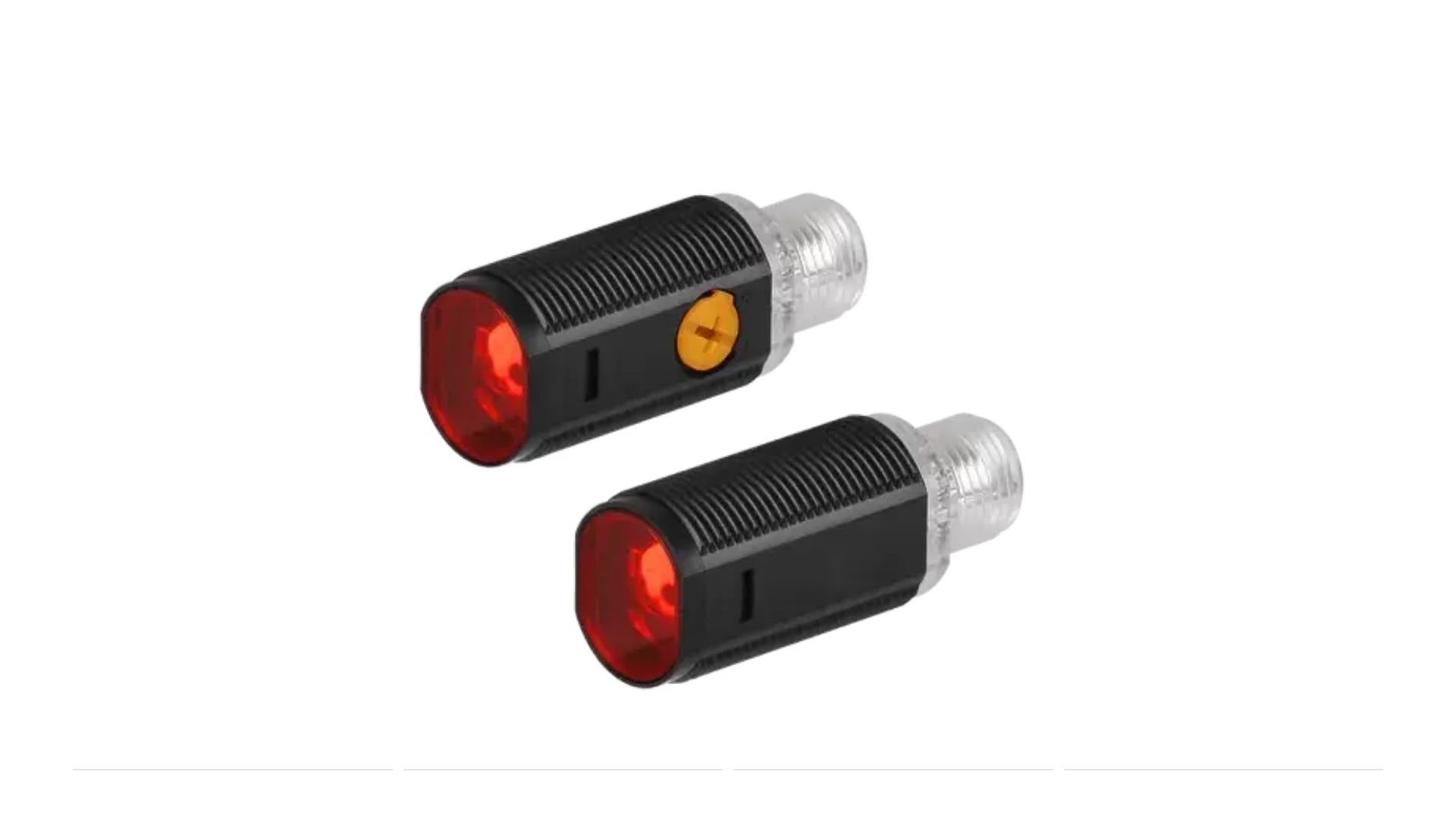

Sensor fotoeléctrico de barrera BRQP30M-TDTB-C-P Autonics

El BRQP30M-TDTB-C-P es un sensor fotoeléctrico cilíndrico de tipo barrera, diseñado para la detección precisa de objetos opacos a distancias de hasta 30 metros. Fabricado por Autonics, este sensor está pensado para ingenieros de automatización, técnicos de mantenimiento e integradores que necesitan una solución confiable y de alto rendimiento en entornos industriales exigentes. Su diseño robusto con grado de protección IP67 lo hace adecuado para aplicaciones donde el polvo, la humedad y las vibraciones están presentes.

Beneficios principales

• Detección a larga distancia: Alcance de 30 metros que permite cubrir espacios amplios en líneas de producción o almacenes automatizados.
• Respuesta rápida: Tiempo de respuesta máximo de 1 ms, ideal para procesos de alta velocidad donde cada milisegundo cuenta.
• Flexibilidad de configuración: Modos de operación Light ON y Dark ON seleccionables mediante cable de control, adaptándose a diferentes lógicas de detección.
• Protección ambiental: Grado IP67 que garantiza resistencia al polvo y al agua, incluso en condiciones de lavado o ambientes húmedos.
• Instalación sencilla: Conexión mediante conector M12 que simplifica el cableado y el mantenimiento.
• Amplio rango de temperatura: Opera de -25 a 60 °C, funcionando de manera estable en entornos industriales con variaciones térmicas.

Aplicaciones

• Detección de presencia en bandas transportadoras y líneas de ensamblaje.
• Control de acceso en puertas automáticas y barreras de seguridad.
• Posicionamiento de piezas en maquinaria de empaque y paletizado.
• Monitoreo de nivel en tolvas o depósitos (objetos opacos).
• Automatización de almacenes y sistemas de clasificación.

Características principales

• Tipo de detección: Barrera (through-beam).
• Distancia de detección: 30 m.
• Fuente de luz: LED rojo (660 nm).
• Salida de control: PNP a colector abierto.
• Conexión: Conector M12.
• Protección: IP67.

Especificaciones técnicas

¿Qué es el BRQP30M-TDTB-C-P?

Es un sensor fotoeléctrico cilíndrico de tipo barrera fabricado por Autonics. Está compuesto por un emisor y un receptor que deben alinearse frente a frente. Cuando un objeto opaco interrumpe el haz de luz roja (660 nm) entre ambos, la salida cambia de estado, indicando la presencia del objeto.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos en aplicaciones industriales donde se requiere un alcance largo (hasta 30 m) y una respuesta rápida. Es ideal para contar piezas, controlar posiciones o activar alarmas en líneas de producción automatizadas.

¿Cómo funciona?

El emisor genera un haz de luz LED roja que es recibido constantemente por el receptor. Cuando un objeto opaco de al menos 7 mm de diámetro interrumpe el haz, la intensidad de luz detectada disminuye y el sensor conmuta su salida PNP. El modo de operación (Light ON o Dark ON) se selecciona mediante el cable de control, definiendo si la salida se activa con luz presente o con luz ausente.

¿Dónde se utiliza?

Se utiliza en entornos industriales como plantas de manufactura, almacenes automatizados, sistemas de empaque, bandas transportadoras y maquinaria de ensamblaje. Gracias a su protección IP67, también es apto para ambientes con polvo, humedad o lavados frecuentes.

¿Qué ventajas ofrece?

• Alcance de 30 m que permite cubrir distancias largas sin necesidad de múltiples sensores.
• Tiempo de respuesta de 1 ms, adecuado para procesos rápidos.
• Modos Light ON/Dark ON configurables, lo que brinda flexibilidad en la lógica de control.
• Grado de protección IP67 que asegura durabilidad en condiciones adversas.
• Conector M12 que facilita la instalación y el reemplazo rápido.
• Fuente de alimentación de amplio rango (10-30 VCC) compatible con la mayoría de sistemas industriales.

Preguntas frecuentes

¿Qué alimentación requiere el sensor?

Requiere una fuente de alimentación de 10-30 VCC ±10%, con una ondulación P-P máxima del 10%. El consumo de corriente es de máximo 20 mA tanto para el emisor como para el receptor.

¿Qué tipo de salida tiene?

La salida de control es PNP a colector abierto, lo que significa que conmuta el positivo respecto a la carga. Es compatible con la mayoría de entradas de PLC y controladores industriales.

¿Qué protección ambiental ofrece?

Cuenta con grado de protección IP67 según estándar IEC, lo que lo hace resistente al polvo y a inmersiones temporales en agua. Es adecuado para ambientes húmedos o con lavados.

¿Qué diámetro mínimo de objeto detecta?

Detecta objetos opacos con un diámetro mínimo de 7 mm. Para objetos más pequeños, la detección puede no ser confiable.

¿Cómo se instala?

El sensor se conecta mediante un conector M12 (no incluido). Debe montarse alineando el emisor y el receptor frente a frente, asegurando que no haya obstrucciones en la línea de luz. Se recomienda utilizar el ajustador de distancia para optimizar la sensibilidad.
