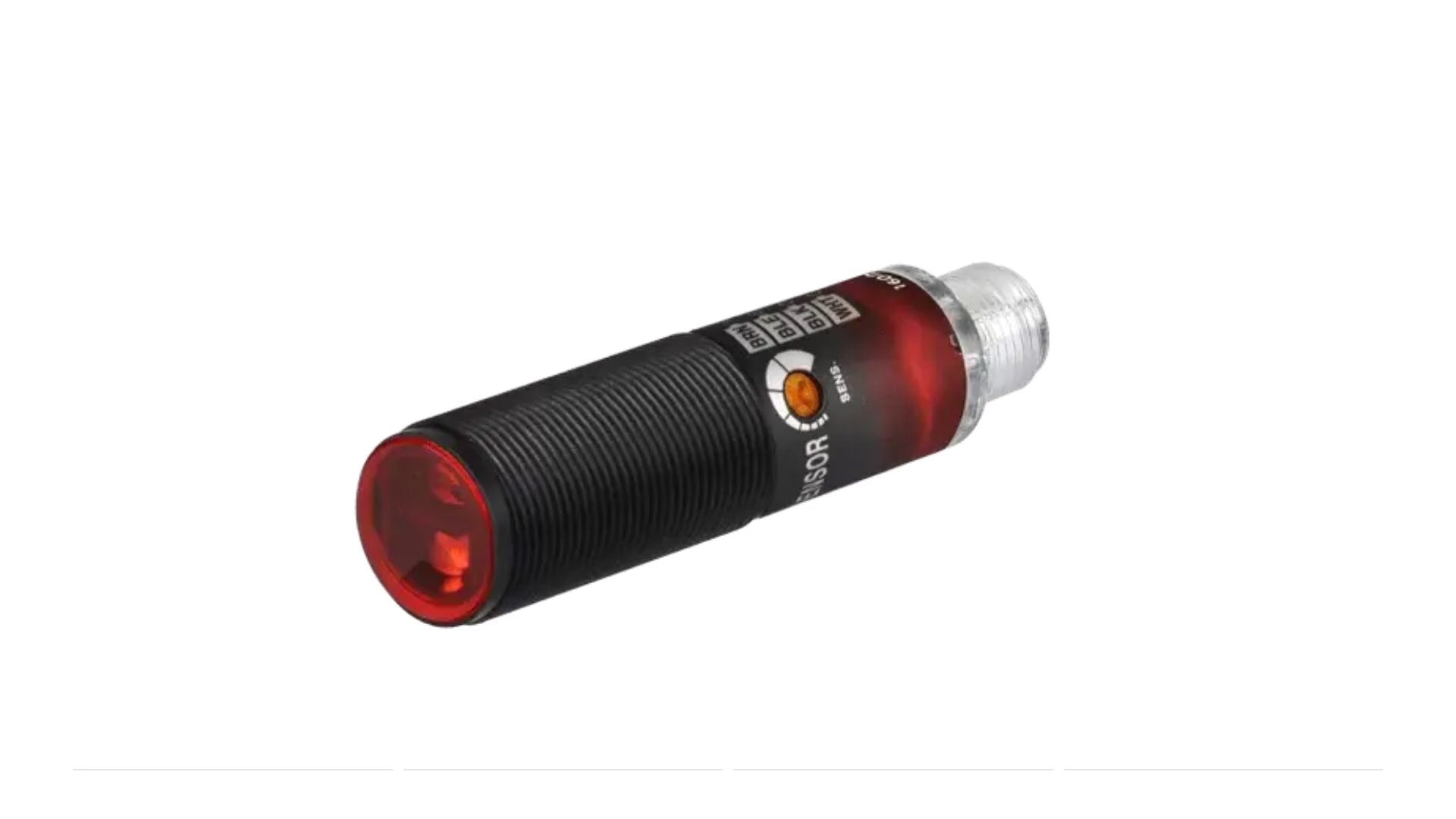

Sensor fotoeléctrico cilíndrico retroreflectivo BRQP3M-PDTA-C Autonics

El BRQP3M-PDTA-C es un sensor fotoeléctrico cilíndrico de tipo retroreflectivo con filtro polarizador incorporado, diseñado por Autonics para la detección precisa de objetos opacos en aplicaciones industriales. Con una distancia de detección de 3 metros y un tiempo de respuesta máximo de 1 ms, este sensor es ideal para entornos donde se requiere alta confiabilidad y repetibilidad. Ingenieros de mantenimiento, integradores de automatización y personal técnico lo utilizan para resolver problemas de detección en líneas de producción, empaque, transporte y control de calidad. Su diseño compacto tipo conector M12 y su grado de protección IP67 lo hacen adecuado para condiciones adversas.

Beneficios principales

• Detección confiable en objetos opacos: El filtro polarizador integrado minimiza las falsas detecciones causadas por superficies reflectantes, garantizando lecturas precisas incluso en materiales brillantes.
• Instalación rápida y segura: La conexión tipo conector M12 reduce el tiempo de cableado y facilita el reemplazo o mantenimiento del sensor sin herramientas especializadas.
• Operación en entornos exigentes: Con grado de protección IP67, el sensor resiste polvo, humedad y salpicaduras de agua, lo que lo hace apto para plantas industriales con condiciones severas.
• Flexibilidad de configuración: El modo de operación seleccionable Light ON / Dark ON mediante cable de control permite adaptar el sensor a diferentes lógicas de automatización.
• Bajo consumo energético: Con un consumo máximo de 30 mA, el dispositivo contribuye a la eficiencia energética del sistema sin sacrificar rendimiento.

Aplicaciones

• Detección de presencia en bandas transportadoras.
• Control de posicionamiento en maquinaria de empaque.
• Detección de objetos en líneas de ensamble automotriz.
• Sistemas de clasificación y paletizado.
• Monitoreo de nivel en tolvas y depósitos.
• Automatización de almacenes y logística.

Características principales

• Tipo de detección: Retroreflectivo con filtro polarizador.
• Distancia de detección: 3 m.
• Fuente de luz: LED rojo (660 nm).
• Tiempo de respuesta: 1 ms.
• Salida de control: NPN a colector abierto.
• Conexión: Tipo conector M12.
• Protección: IP67.

Especificaciones técnicas

¿Qué es el BRQP3M-PDTA-C?

El BRQP3M-PDTA-C es un sensor fotoeléctrico cilíndrico de la marca Autonics, diseñado para detección retroreflectiva con filtro polarizador. Esto significa que utiliza un haz de luz infrarroja o roja que se refleja en un reflector y regresa al sensor; el filtro polarizador evita interferencias por superficies brillantes. Es un dispositivo de estado sólido, sin partes móviles, que proporciona una salida NPN de colector abierto para integrarse fácilmente en sistemas de control industrial.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos (como cajas, piezas metálicas, plásticos opacos) a una distancia de hasta 3 metros, sin necesidad de contacto físico. Se utiliza comúnmente en automatización para contar productos, verificar posiciones, controlar niveles o activar procesos en líneas de producción.

¿Cómo funciona?

El sensor emite un haz de luz LED roja (660 nm) hacia un reflector colocado enfrente. Si un objeto opaco interrumpe el haz, la luz no regresa al receptor, lo que cambia el estado de la salida. El filtro polarizador incorporado reduce las falsas detecciones causadas por superficies reflectantes. El modo de operación (Light ON / Dark ON) se selecciona mediante el cable de control, y la sensibilidad se ajusta con un potenciómetro.

¿Dónde se utiliza?

Se instala en entornos industriales como plantas de manufactura, centros de distribución, líneas de envasado, sistemas de transporte y almacenes automatizados. Es adecuado para interiores, pero su grado IP67 permite su uso en zonas con polvo, humedad o salpicaduras de agua.

¿Qué ventajas ofrece?

Ofrece detección confiable en objetos opacos gracias al filtro polarizador, instalación rápida mediante conector M12, protección IP67 para ambientes adversos, bajo consumo de corriente (30 mA) y flexibilidad de configuración Light ON / Dark ON. Su diseño cilíndrico compacto facilita la integración en espacios reducidos.

Preguntas frecuentes

¿Qué tipo de alimentación requiere?
Requiere una fuente de alimentación de 10 a 30 VCC con ondulación máxima del 10%.

¿Qué tipo de salida tiene?
La salida es NPN a colector abierto, adecuada para controladores lógicos programables (PLC) y sistemas de automatización que trabajan con lógica negativa.

¿Qué accesorios incluye?
El sensor se suministra sin reflector ni cable; se requiere un reflector adecuado (no incluido) y un conector M12 para su funcionamiento.

¿Cómo se instala?
Se monta mediante su cuerpo cilíndrico (rosca M18) y se conecta a través del conector M12. Se debe alinear con un reflector a una distancia máxima de 3 m y ajustar la sensibilidad según el objeto a detectar.

¿Requiere mantenimiento?
No requiere mantenimiento periódico, pero se recomienda limpiar periódicamente la lente y el reflector para evitar acumulación de polvo o suciedad que pueda afectar la detección.
