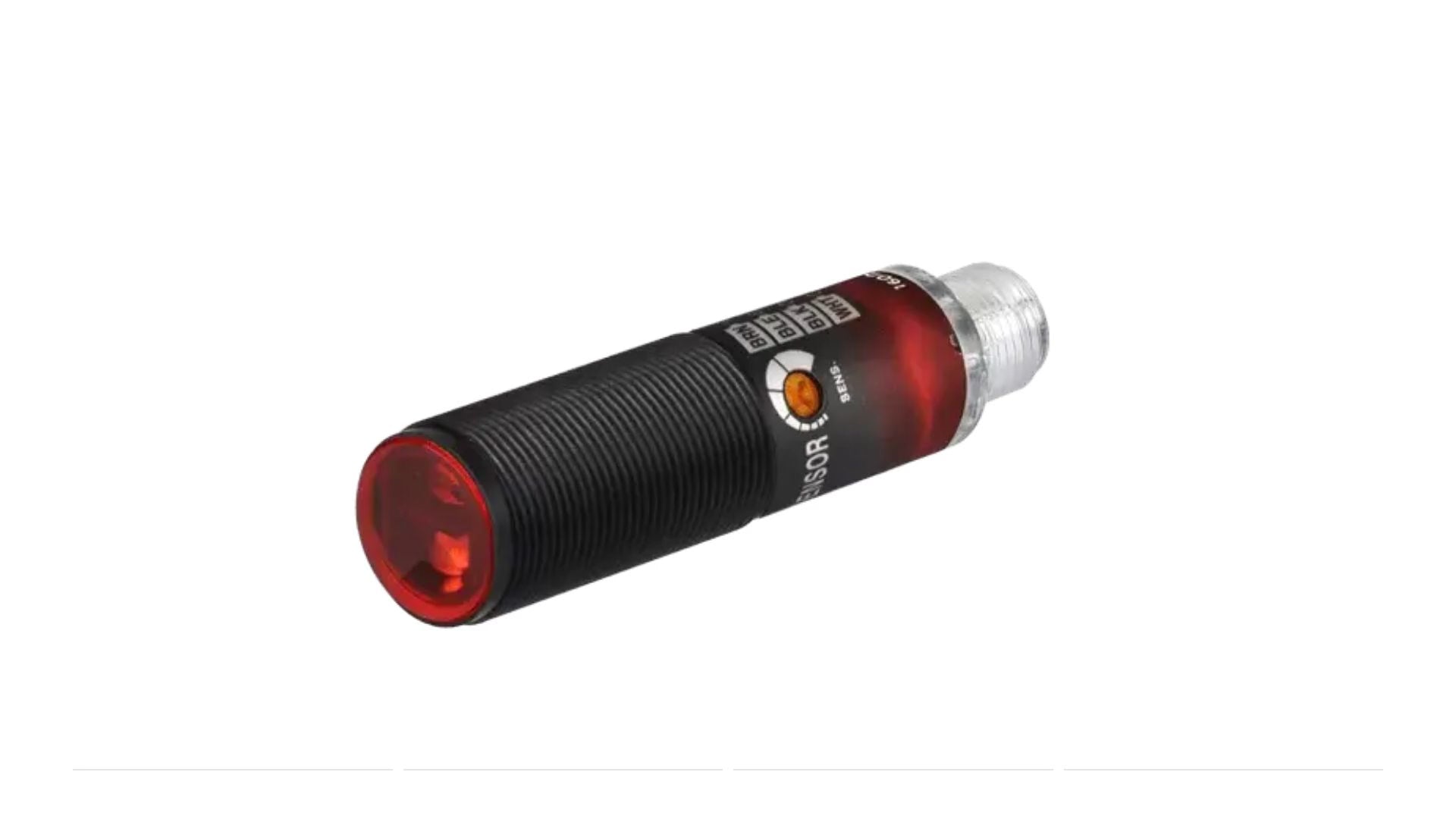

Sensor fotoeléctrico cilíndrico BRQP400-DDTA-C Autonics

El BRQP400-DDTA-C es un sensor fotoeléctrico cilíndrico de tipo difuso reflectivo, diseñado para la detección sin contacto de materiales opacos y translúcidos hasta una distancia de 400 mm. Este sensor de la marca Autonics es ideal para aplicaciones de automatización industrial donde se requiere una detección fiable y repetitiva en espacios reducidos. Ingenieros, técnicos de mantenimiento y personal de integración lo utilizan para resolver problemas de posicionamiento, presencia y conteo en líneas de producción, empaque y ensamblaje. Su diseño compacto con conector M12 facilita la instalación y el reemplazo rápido en maquinaria.

Beneficios principales

• Detección confiable a 400 mm: El modo difuso reflectivo permite detectar objetos opacos y translúcidos sin necesidad de un reflector o receptor separado, simplificando la instalación y reduciendo costos de montaje.
• Respuesta rápida: Con un tiempo de respuesta máximo de 1 ms, el sensor es adecuado para aplicaciones de alta velocidad donde se requiere una detección precisa y sin retrasos.
• Flexibilidad de operación: La selección entre modo Light ON u Dark ON mediante el cable de control permite adaptar el sensor a diferentes lógicas de control sin necesidad de componentes adicionales.
• Resistencia en entornos exigentes: El grado de protección IP67 garantiza un funcionamiento fiable en presencia de polvo, humedad y salpicaduras de agua, ideal para entornos industriales severos.
• Fácil integración: La conexión mediante conector M12 estandarizado reduce el tiempo de cableado y facilita el mantenimiento, permitiendo cambios rápidos del sensor.

Aplicaciones

• Detección de presencia de piezas en bandas transportadoras.
• Control de nivel de materiales en tolvas y depósitos.
• Posicionamiento de componentes en máquinas de ensamblaje.
• Conteo de productos en líneas de empaque y envasado.
• Detección de objetos en sistemas de clasificación y paletizado.
• Automatización de almacenes y sistemas de picking.

Características principales

• Tipo de detección: Difuso reflectivo.
• Distancia de detección: 400 mm.
• Fuente de luz: LED rojo (660 nm).
• Salida de control: NPN a colector abierto.
• Ajuste de sensibilidad mediante ajustador de distancia.
• Modo de operación seleccionable: Light ON / Dark ON.
• Conexión tipo conector M12.
• Protección IP67.
• Alimentación: 10-30 VCC.

Especificaciones técnicas

¿Qué es el BRQP400-DDTA-C?

El BRQP400-DDTA-C es un sensor fotoeléctrico cilíndrico de la serie BRQ de Autonics, diseñado para detección por reflexión difusa a una distancia de 400 mm. Utiliza un LED rojo de 660 nm como fuente de luz y ofrece una salida NPN a colector abierto. Su carcasa cilíndrica con conector M12 lo hace adecuado para espacios reducidos y entornos industriales que requieren protección IP67.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos y translúcidos sin contacto físico, en un rango de hasta 400 mm. Se utiliza en automatización industrial para tareas como conteo de piezas, control de posición, verificación de llenado y sincronización de procesos en líneas de producción.

¿Cómo funciona?

El sensor emite un haz de luz LED roja y mide la cantidad de luz reflejada por el objeto a detectar. Cuando el objeto está presente, la luz reflejada supera un umbral ajustable y la salida cambia de estado. El ajuste de sensibilidad se realiza mediante un potenciómetro, y el modo de operación (Light ON u Dark ON) se selecciona a través del cable de control.

¿Dónde se utiliza?

Se utiliza en plantas de manufactura, líneas de empaque, almacenes automatizados, sistemas de transporte, máquinas de ensamblaje y cualquier proceso industrial donde se requiera detección confiable de objetos a corta distancia sin contacto.

¿Qué ventajas ofrece?

Ofrece detección sin contacto que reduce el desgaste mecánico, tiempo de respuesta rápido para aplicaciones de alta velocidad, protección IP67 para ambientes húmedos o polvorientos, fácil instalación gracias a su conector M12 y flexibilidad de operación con modos Light ON/Dark ON seleccionables.

Preguntas frecuentes

¿Qué alimentación requiere el sensor?
El sensor funciona con una fuente de alimentación de 10-30 VCC ±10 % y consume un máximo de 30 mA.

¿Qué tipo de salida tiene?
La salida de control es NPN a colector abierto, adecuada para la mayoría de los controladores lógicos programables (PLC) y sistemas de control industrial.

¿El sensor es resistente al agua?
Sí, cuenta con protección IP67 según estándar IEC, lo que lo hace resistente al polvo y a inmersiones temporales en agua.

¿Cómo se ajusta la distancia de detección?
La sensibilidad se ajusta mediante un ajustador de distancia ubicado en el cuerpo del sensor, permitiendo calibrar el punto de detección según la aplicación.

¿Qué accesorios incluye?
El sensor se suministra sin conector ni cable; se debe adquirir un conector M12 por separado para su conexión.

¿Cuál es la temperatura máxima de operación?
Puede operar en un rango de -25 °C a 60 °C, y almacenarse entre -30 °C y 70 °C.

¿Es compatible con sensores PNP?
No, este modelo tiene salida NPN. Para aplicaciones que requieran salida PNP, consulte otros modelos de la serie BRQ.
