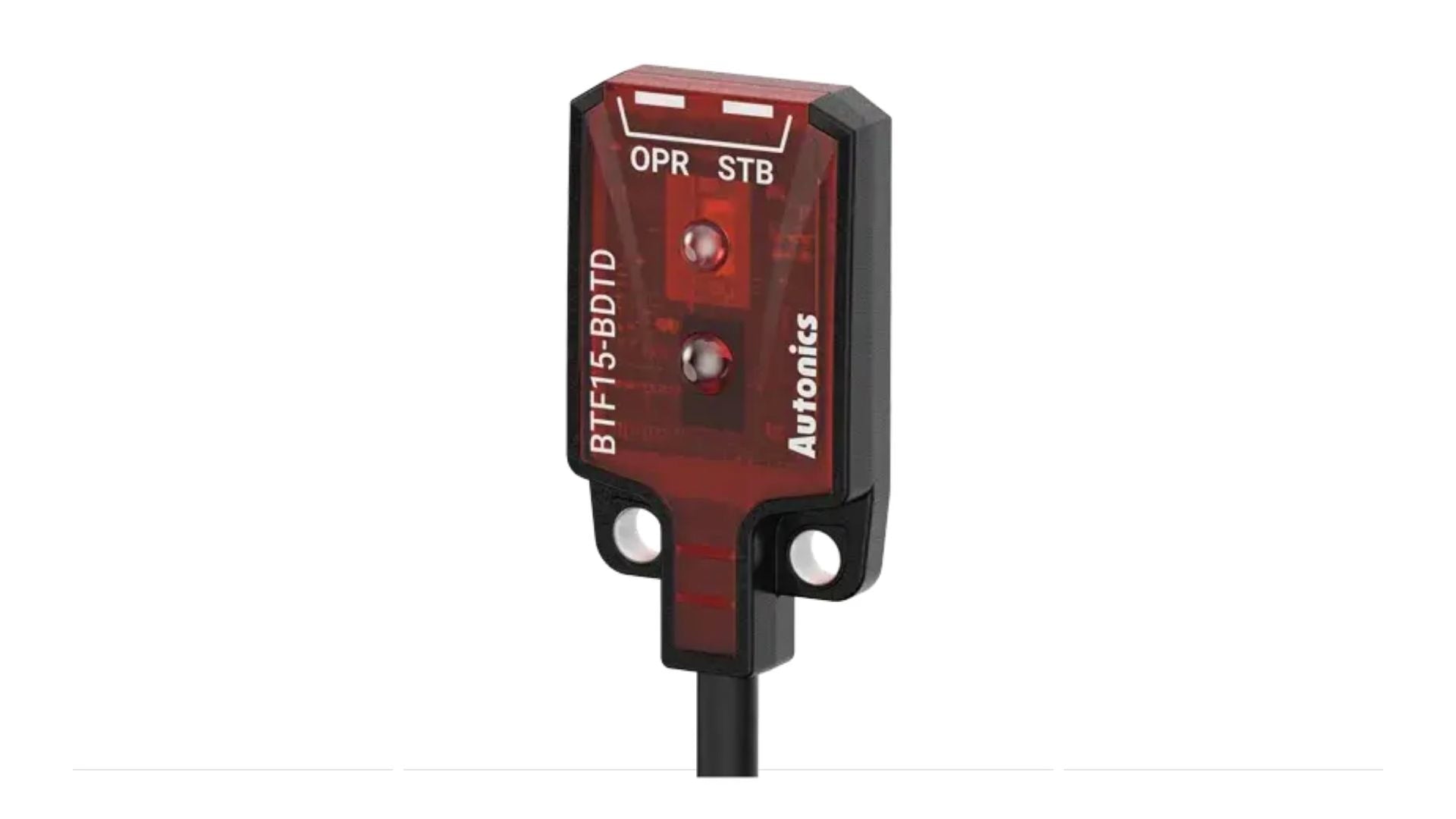

Sensor fotoeléctrico delgado BTF15-BDTD Autonics

El BTF15-BDTD de Autonics es un sensor fotoeléctrico delgado y ultracompacto con detección reflectiva por supresión de fondo (BGS). Diseñado para aplicaciones que requieren una detección precisa de objetos opacos o translúcidos en espacios reducidos, este sensor resuelve el problema de la detección confiable en entornos con poco espacio de montaje. Es ideal para ingenieros de automatización, integradores de maquinaria y personal de mantenimiento que necesitan un sensor de alto rendimiento en líneas de ensamble, empaque y robótica.

Beneficios principales

• Detección precisa de fondo: La tecnología BGS (Background Suppression) permite detectar objetos independientemente del color o reflectividad del fondo, evitando falsos disparos.
• Ultracompacto y delgado: Su diseño de perfil bajo facilita la instalación en espacios donde los sensores convencionales no caben, como guías lineales o brazos robóticos.
• Respuesta rápida: Con un tiempo de respuesta máximo de 1 ms, es adecuado para aplicaciones de alta velocidad como conteo o posicionamiento.
• Alimentación versátil: Opera con 12-24 VCC, compatible con la mayoría de los sistemas de control industrial.
• Detección de objetos pequeños: Capaz de detectar objetos no iluminados de hasta 0.2 mm de diámetro, ideal para componentes miniatura.

Aplicaciones

• Detección de presencia en líneas de ensamble automatizadas.
• Conteo de piezas pequeñas en maquinaria de empaque.
• Posicionamiento en robots colaborativos y estaciones de trabajo.
• Inspección de componentes electrónicos y semiconductores.
• Control de alimentadores vibratorios y sistemas de transporte.

Características principales

• Tipo de detección: Reflectivo BGS
• Distancia de detección: 1 a 15 mm
• Fuente de luz: LED rojo 650 nm
• Tiempo de respuesta: Máx. 1 ms
• Salida: NPN a colector abierto, modo Dark ON
• Alimentación: 12-24 VCC ±10%

Especificaciones técnicas

¿Qué es BTF15-BDTD?

El BTF15-BDTD es un sensor fotoeléctrico delgado de Autonics con tecnología de supresión de fondo (BGS). Esto significa que detecta objetos dentro de un rango de 1 a 15 mm ignorando el fondo, lo que permite una detección estable incluso con fondos reflectantes o de colores variables.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos y translúcidos en aplicaciones donde el espacio de montaje es limitado. Se utiliza comúnmente en automatización industrial para conteo, posicionamiento y verificación de piezas pequeñas.

¿Cómo funciona?

El sensor emite un haz de luz LED roja (650 nm) y mide la luz reflejada por el objeto. Gracias a la tecnología BGS, el sensor discrimina entre el objeto y el fondo basándose en la distancia, activando la salida NPN solo cuando un objeto está dentro del rango de detección.

¿Dónde se utiliza?

Se instala en maquinaria de ensamble, equipos de empaque, brazos robóticos, alimentadores de piezas y sistemas de transporte en industrias como automotriz, electrónica, farmacéutica y de bienes de consumo.

¿Qué ventajas ofrece?

Ofrece detección precisa independientemente del color o material del fondo, tamaño ultracompacto para espacios reducidos, respuesta rápida para procesos de alta velocidad y capacidad de detectar objetos muy pequeños (0.2 mm).

Preguntas frecuentes

¿Qué tipo de alimentación requiere?

Requiere una fuente de alimentación de 12 a 24 VCC con una tolerancia de ±10% y un rizado máximo de 10%.

¿Qué tipo de salida tiene?

La salida es NPN a colector abierto, configurada en modo Dark ON (activa cuando no hay detección de objeto).

¿Puede detectar objetos transparentes?

El sensor está diseñado para detectar materiales opacos y translúcidos. No se especifica su capacidad para detectar materiales completamente transparentes.
