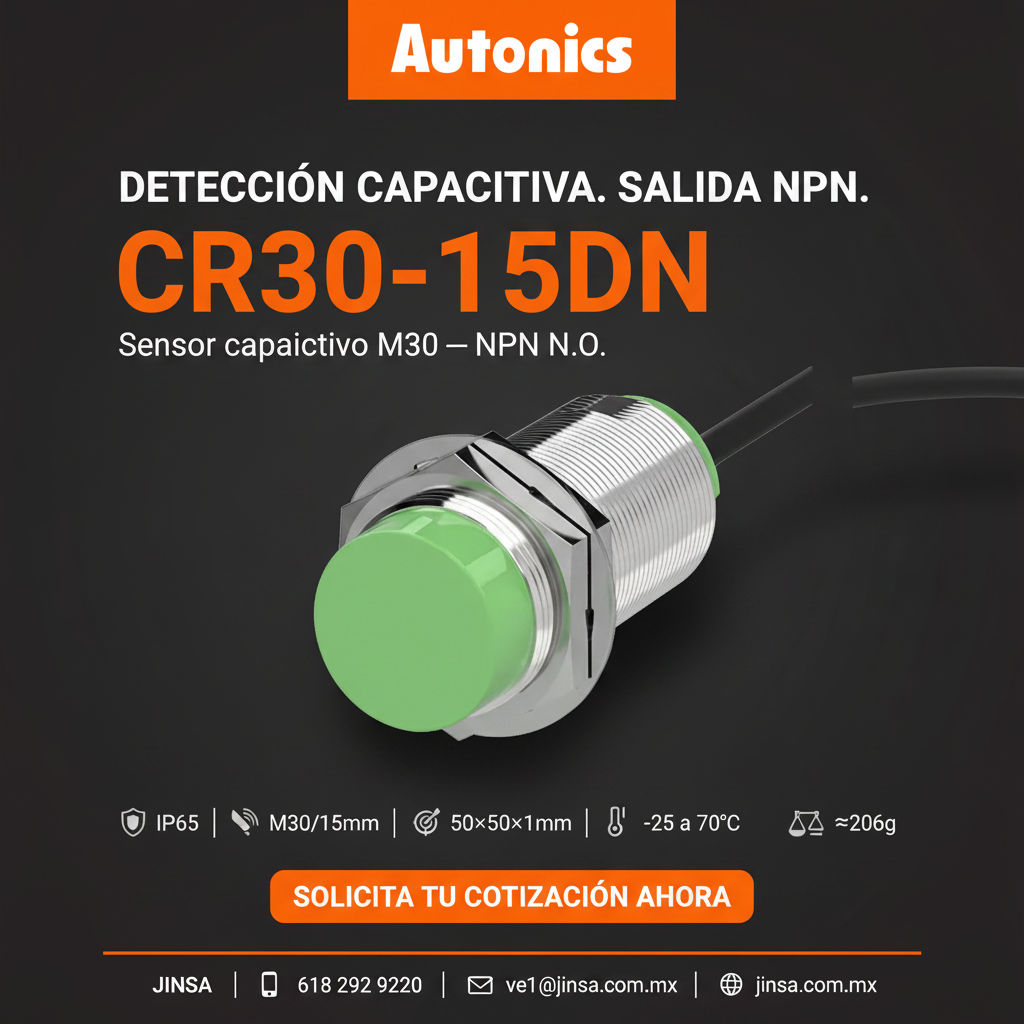

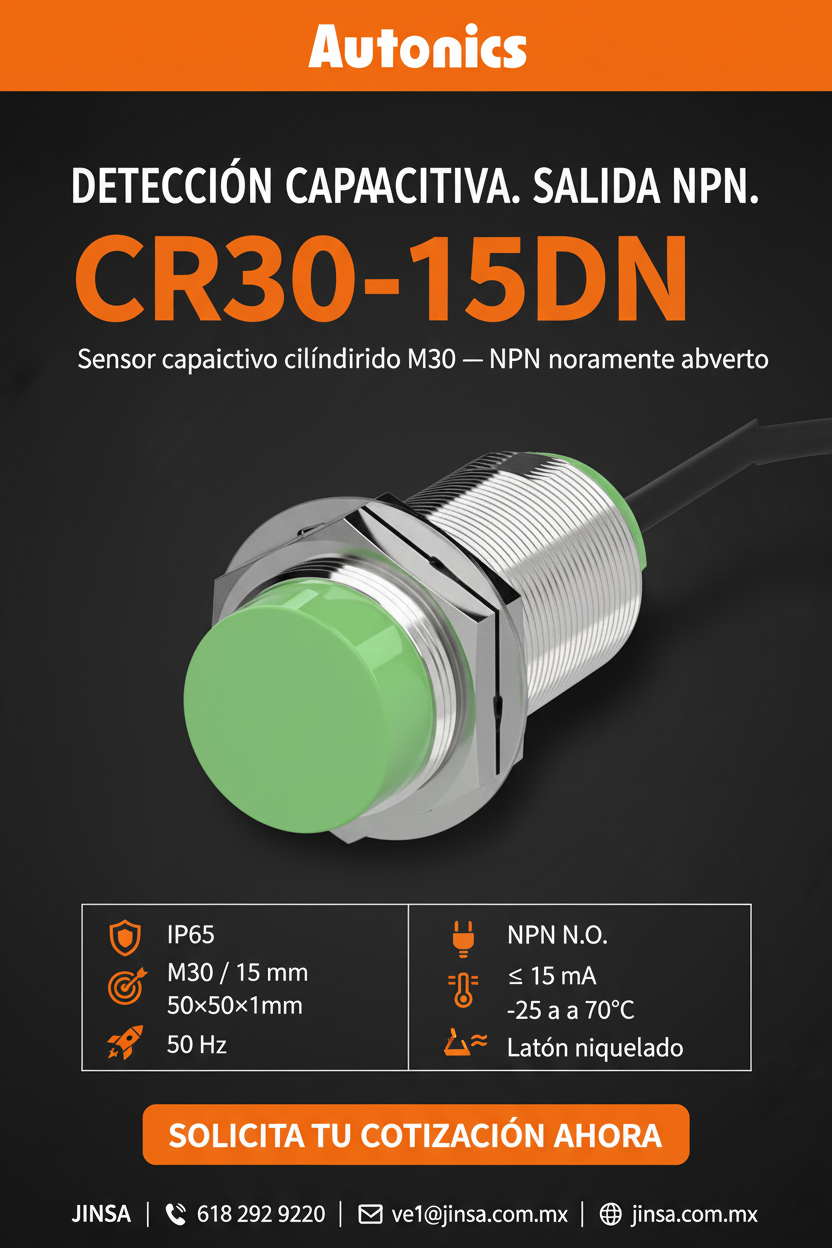

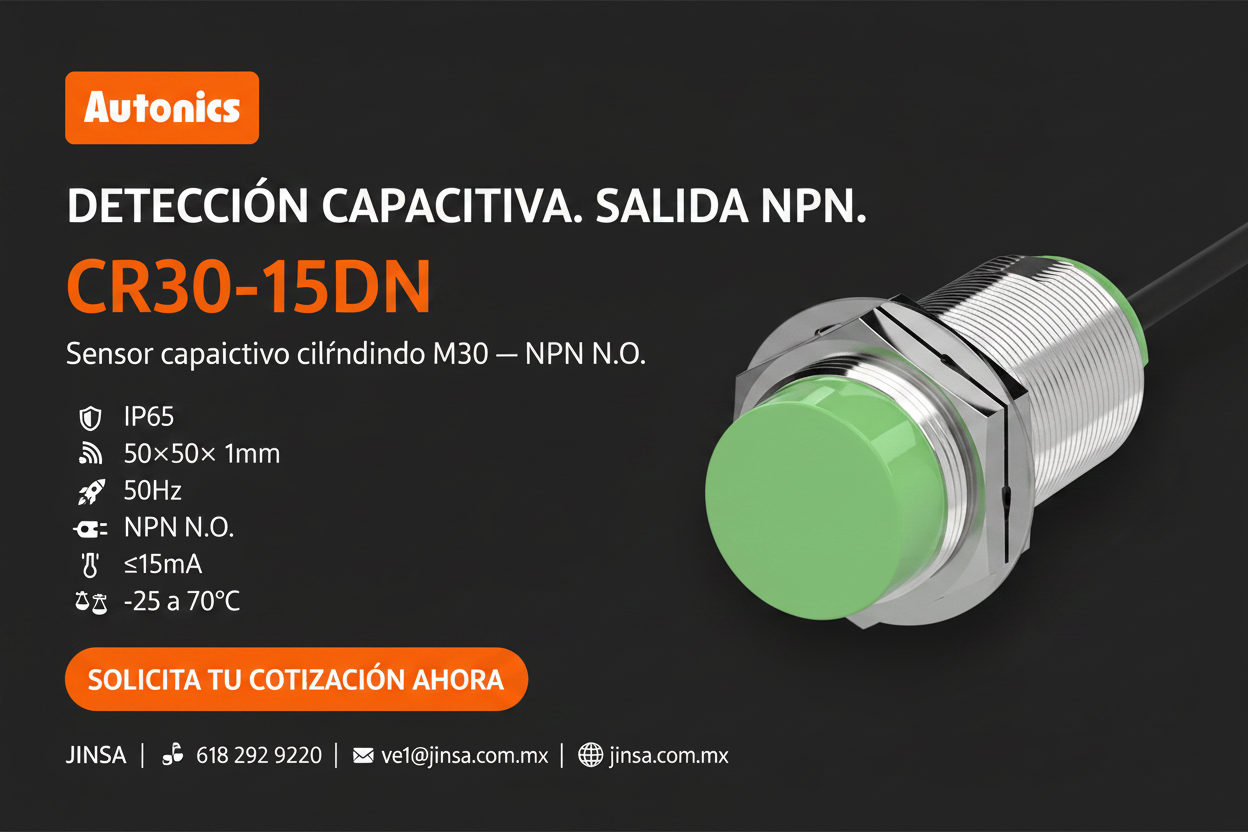

Sensor de proximidad capacitivo cilíndrico CR30-15DN - Autonics

El CR30-15DN de Autonics es un sensor de proximidad capacitivo de tipo cilíndrico con detección lateral de 15 mm. Diseñado para aplicaciones industriales que requieren detección de objetos metálicos y no metálicos sin contacto físico, este sensor opera con alimentación de 12 a 24 VDC en configuración de 3 hilos y ofrece una salida de control NPN normalmente abierta. Su construcción en latón niquelado y su grado de protección IP65 lo hacen adecuado para entornos hostiles donde se requiere resistencia al polvo y salpicaduras de agua. Es ideal para ingenieros de mantenimiento, integradores de automatización y personal técnico que necesitan un sensor confiable para conteo, posicionamiento, detección de nivel o presencia en líneas de producción.

Beneficios principales

• Detección sin contacto: gracias a su principio capacitivo, puede detectar tanto materiales conductores como no conductores (plásticos, vidrio, líquidos, madera, etc.), ampliando su campo de aplicación.
• Construcción robusta: la carcasa de latón niquelado ofrece alta resistencia mecánica y a la corrosión, prolongando la vida útil en entornos industriales agresivos.
• Protección IP65: soporta polvo y chorros de agua, lo que permite su instalación en áreas húmedas o con presencia de partículas en suspensión.
• Fácil integración: su salida NPN y cableado de 3 hilos facilita la conexión con la mayoría de controladores lógicos (PLC) y sistemas de automatización.
• Alta repetibilidad: la histéresis máxima del 20% garantiza una conmutación estable y confiable en ciclos repetitivos.

Aplicaciones

• Detección de nivel de líquidos en tanques o recipientes.
• Conteo de piezas en bandas transportadoras.
• Detección de presencia de objetos no metálicos (envases, tapas, etiquetas) en líneas de empaque.
• Posicionamiento de piezas en máquinas herramienta.
• Control de llenado en procesos de envasado.
• Automatización de almacenes y sistemas de picking.

Características principales

• Diámetro de detección lateral: M30
• Distancia de detección: 15 mm
• Objetivo estándar: placa de hierro de 50x50x1 mm
• Frecuencia de respuesta: 50 Hz
• Consumo de corriente: máx. 15 mA
• Salida: NPN, normalmente abierta
• Material de la carcasa: latón niquelado
• Grado de protección: IP65
• Rango de temperatura: -25 °C a 70 °C (operación), -30 °C a 80 °C (almacenamiento)
• Humedad relativa: 35% a 95% (operación y almacenamiento)
• Histéresis: máx. 20% de la distancia de detección
• Peso: ≈ 206 g (≈ 243 g con cable)

Especificaciones técnicas

¿Qué es el sensor capacitivo CR30-15DN?

El CR30-15DN es un sensor de proximidad capacitivo cilíndrico con rosca M30 y detección lateral de 15 mm. Pertenece a la familia de sensores CR de Autonics, diseñados para detectar la presencia de objetos sin contacto, basándose en cambios en el campo eléctrico generado por el sensor. Está disponible en configuración de 3 hilos con alimentación de 12-24 VDC y salida NPN normalmente abierta.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos, tanto metálicos como no metálicos, en aplicaciones de automatización industrial. Se utiliza comúnmente para detección de nivel de líquidos, conteo de piezas, control de llenado, posicionamiento y detección de materiales no conductores donde los sensores inductivos no son adecuados.

¿Cómo funciona?

El sensor capacitivo genera un campo eléctrico en su superficie activa. Cuando un objeto se aproxima a la zona de detección, altera la capacitancia del circuito interno, lo que provoca un cambio en el estado de la salida. La distancia de detección máxima es de 15 mm, medida con un objetivo estándar de hierro de 50x50x1 mm.

¿Dónde se utiliza?

Se emplea en entornos industriales como plantas de manufactura, líneas de empaque, sistemas de transporte, máquinas herramienta, instalaciones de envasado y almacenes automatizados. Es adecuado para interiores y exteriores protegidos gracias a su grado IP65.

¿Qué ventajas ofrece?

• Detección de una amplia variedad de materiales, incluyendo plásticos, vidrio, cerámica y líquidos.
• Resistencia a condiciones adversas gracias a su carcasa de latón niquelado y protección IP65.
• Fácil integración con sistemas de control industrial gracias a su salida NPN y cableado estándar de 3 hilos.
• Alta fiabilidad y repetibilidad en ciclos de trabajo continuo.

Preguntas frecuentes

¿Qué tipo de alimentación requiere el CR30-15DN?
Requiere una alimentación de corriente directa (DC) de 12 a 24 V, con un consumo máximo de 15 mA.

¿Qué tipo de salida tiene?
Posee una salida de control tipo NPN, normalmente abierta (NO).

¿Cuál es el grado de protección del sensor?
Cuenta con protección IP65, lo que significa que es resistente al polvo y a chorros de agua desde cualquier dirección.

¿Puede detectar objetos no metálicos?
Sí, al ser un sensor capacitivo es capaz de detectar materiales no conductores como plástico, vidrio, madera y líquidos, además de metales.

¿Cuál es la temperatura máxima de operación?
Puede operar en un rango de temperatura de -25 °C a 70 °C.

Descargar ficha técnica oficial
