El modelo Honeywell DC1010CL-101-000-E-0 pertenece a la serie DC1000, una línea de controladores digitales basados en microprocesadores diseñados para ofrecer un control preciso de temperatura y procesos en aplicaciones industriales de tamaño compacto. Este modelo específico destaca por su versatilidad y facilidad de configuración en un formato DIN 1/16.

Descripción General y Función

Este dispositivo es un controlador PID (Proporcional, Integral y Derivativo) que regula variables como temperatura, presión o flujo. Su función principal es recibir una señal de un sensor (como un termopar) y compararla con un punto de consigna (setpoint) para ajustar una salida de control y mantener el proceso dentro de los parámetros deseados. Es ampliamente reconocido por su confiabilidad en hornos, secadores y maquinaria de empaque.

Características Principales

• Control de Salida Única: La configuración indica que posee una salida de control principal, ideal para manejar contactores, relés de estado sólido (SSR) o válvulas motorizadas, dependiendo del tipo de hardware interno.

• Algoritmos de Auto-Tuning: Incluye funciones de auto-sintonía que calculan automáticamente los parámetros PID óptimos para el proceso, lo que reduce drásticamente el tiempo de puesta en marcha y mejora la estabilidad térmica.

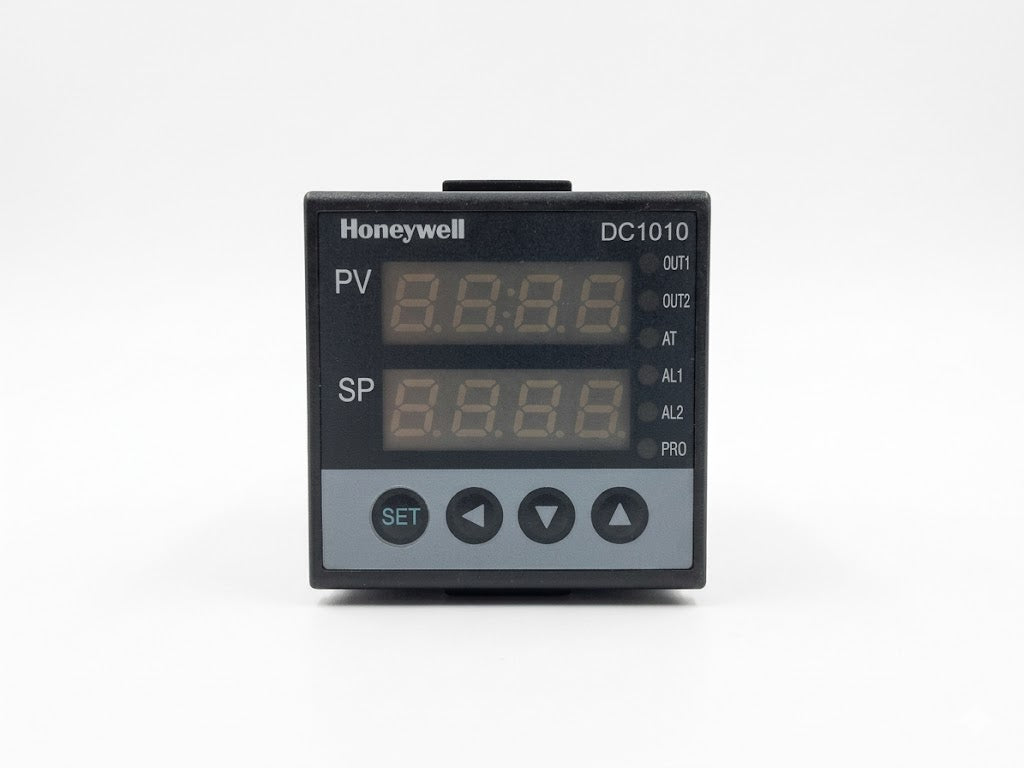

• Pantalla Dual de Alta Visibilidad: Cuenta con dos pantallas LED que muestran simultáneamente el valor del proceso (PV) en color rojo y el valor de consigna (SV) en color verde, facilitando la lectura rápida por parte de los operadores.

• Entrada Configurable: Permite la conexión de diversos tipos de sensores, incluyendo termopares (J, K, T, R, S) y RTDs (Pt100), lo que lo hace adaptable a una gran variedad de rangos de temperatura.

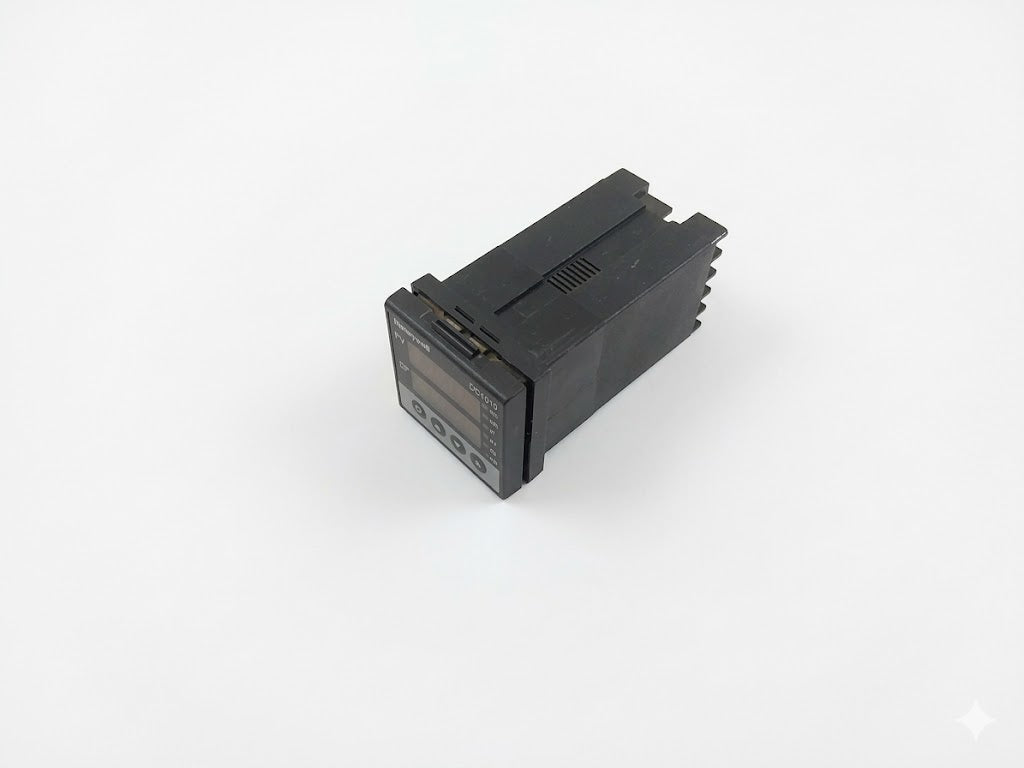

• Diseño Compacto DIN 1/16: Su tamaño estándar de 48 x 48 mm permite una instalación sencilla en paneles de control con espacio limitado, manteniendo una estética profesional y organizada.

Aplicaciones de Uso

El DC1010CL-101-000-E-0 es ideal para fabricantes de equipo original (OEM) y plantas industriales que requieren un control robusto pero económico. Se utiliza frecuentemente en la industria del plástico (extrusoras e inyectoras), procesamiento de alimentos, laboratorios y sistemas de climatización industrial (HVAC) donde la precisión es crítica para la calidad del producto final.

Nota de Configuración: Al ser un controlador de la serie DC1000, su programación es intuitiva mediante el teclado frontal, lo que permite realizar ajustes de setpoint y alarmas de forma manual sin necesidad de software externo complejo.

FICHA TECNICA
