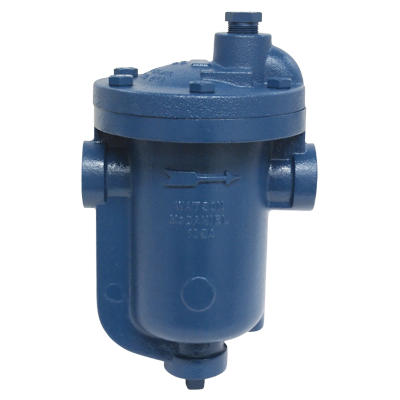

La trampa de vapor de cubeta invertida IB1031-12-N-125 1/2 de WATSON MC DANIELS es un dispositivo mecánico que elimina automáticamente el condensado y los gases no condensables de las líneas de vapor, evitando que se acumulen y causen ineficiencias o daños. Se utiliza principalmente en aplicaciones de drenaje de líneas principales de vapor, rastreo de vapor y en procesos donde la descarga de aire no es crítica, como calentadores de unidad.

El modelo IB1031-12-N-125 1/2 de WATSON MC DANIELS tiene conexión NPT de 1/2 pulgada, un orificio de 7/64 pulgadas, y una presión máxima de operación de 125 psig. Su presión máxima admisible es de 250 psig a 450°F. El cuerpo y la tapa son de hierro fundido, la válvula y el asiento de acero inoxidable 420, el colador de acero inoxidable 316, y la cubeta de acero inoxidable 304.

La trampa IB1031-12-N-125 1/2 funciona por flotación. Cuando hay condensado, la cubeta pierde flotabilidad y se hunde, abriendo la válvula de descarga. Cuando entra vapor, la cubeta flota y cierra la válvula. El vapor se purga gradualmente por un pequeño orificio en la parte superior de la cubeta, lo que hace que se hunda nuevamente y repita el ciclo.

La IB1031-12-N-125 1/2 es resistente al golpe de ariete y tiene la válvula y el asiento en la parte superior, lo que la hace menos propensa a obstrucciones por suciedad y óxido. Además, todos sus internos son de acero inoxidable y están unidos a la tapa, lo que facilita el mantenimiento en línea. Sin embargo, tiene una capacidad limitada de manejo de aire, por lo que no se recomienda para procesos que requieran una descarga rápida de aire.

Sí, la trampa IB1031-12-N-125 1/2 es adecuada para vapor sobrecalentado, pero se recomienda utilizar la opción de válvula de retención interna para evitar la pérdida de cebado. Esta opción ayuda a mantener el sello de agua necesario para el correcto funcionamiento de la trampa en condiciones de vapor sobrecalentado.

El mantenimiento de la IB1031-12-N-125 1/2 es sencillo gracias a que todos los internos están unidos a la tapa. Se recomienda inspeccionar periódicamente el colador (strainer) y limpiar el asiento y la válvula para asegurar un sellado correcto. Las piezas de repuesto, como la válvula y el asiento, están disponibles a través de WATSON MC DANIELS.

La ficha técnica completa de la trampa IB1031-12-N-125 1/2 está disponible en el sitio web de WATSON MC DANIELS. Puede descargarla directamente desde el enlace de la ficha técnica: https://www.watsonmcdaniel.com/downloads/catalog/steamtraps/IB_Series_SteamTrap.pdf. También puede contactar al proveedor para obtener información adicional o una cotización.

Para seleccionar una trampa de vapor como la IB1031-12-N-125 1/2, debe considerar la presión máxima de operación (PMO) que debe ser mayor o igual a la presión de su sistema. También debe calcular la capacidad de condensado requerida en lbs/hr y la presión diferencial a través de la trampa. Consulte las tablas de capacidad del fabricante para elegir el modelo y tamaño adecuados.
