Alimentación DC
Longitud del cable (m) 0,15
Clasificación IP: IP67, IP69K
Pantalla: No
Clasificación NEMA/UL: NEMA 4X, 13
Voltaje de alimentación: 12-30 V CC
Tipo de dispositivo de iluminación: Pulsador
Discreto: Sí
Programable: No
Estado del artículo: LIBERADO
Tipo de carcasa: Domo
Material principal de la carcasa: Policarbonato
Accionamiento: Sí
Función de activación: Pulsador
Rosca de montaje: M30 x 1,5
Control de entrada de color: Individual (un cable/color, el mismo número de colores que los cables de entrada)

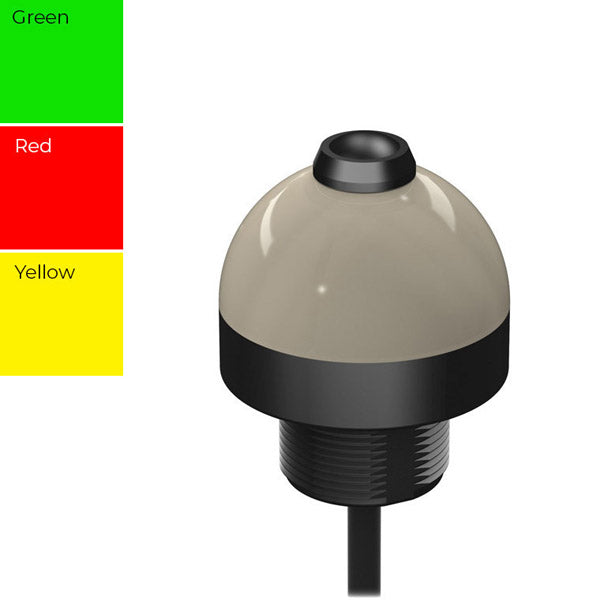

Número de colores: 3
Tamaño del producto (mm): 50
Tecnología de color: LED estándar
Opción de color: Verde
Opción de animación: 1: Fijo
Conexión: Pigtail PUR QD
Tipo de desconexión rápida: M12
Opción de color: Rojo
Opción de color: Amarillo
Corriente máxima: Color (mA): 75
Luz de reconocimiento (detección): Amarilla
Luz de selección incorrecta Rojo
Función de selección por luz C3
Número de pines/conductores de entrada: 5
Operación: Normalmente abierto
Tipo de salida: PNP
Tipo de entrada: PNP
Compatibilidad con bloques de E/S: Sí
Tiempo máximo de respuesta de salida (ms): 50
Dimensiones físicas (L x An x Al o P x Al mm): 50,0 x 63,7
Clasificación ambiental: IP67; IP69K
Humedad relativa máxima de funcionamiento sin condensación (%): 90 % a 50 °C
Alta temperatura (hasta 100 °C): 50
Humedad mínima de funcionamiento Temperatura (°C): -40
Color de la carcasa principal: Negro
Funcionamiento del botón: Momentáneo
Material de la ventana principal: Policarbonato difuso
Material secundario: Termoplástico
Característica: Resistente al agua: Sí
Característica: Encapsulado: Sí
Característica: Zona peligrosa: No
Característica: Audible: No
Dispositivo multicolor: Un solo color activado
Característica: Desconexión rápida: Sí
Compatible con Pro-Editor (Discreto): No
Luz de trabajo: Verde
Estado de EPLAN: Publicado
Fecha de envío original de EPLAN: 27/10/2022
