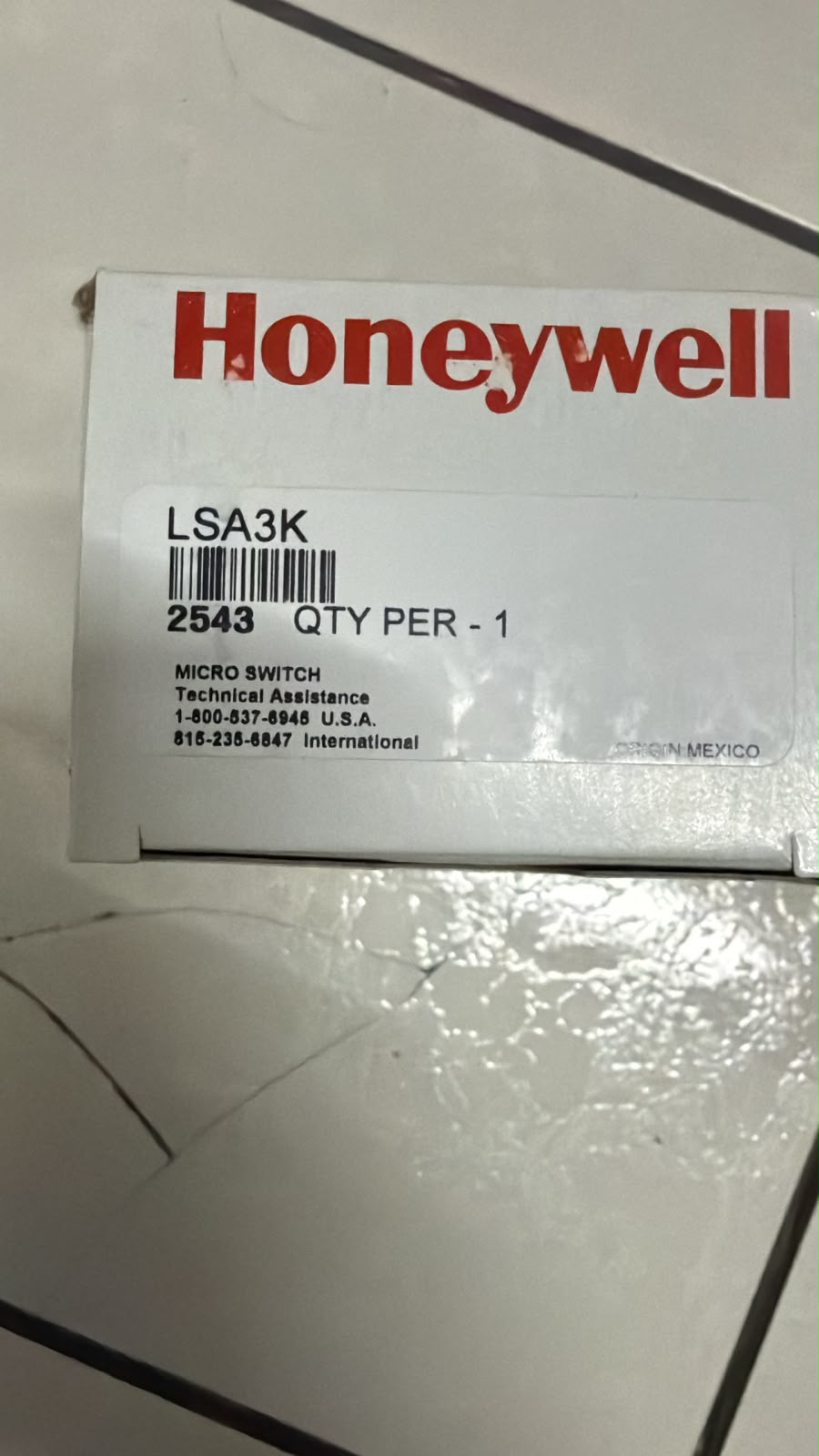

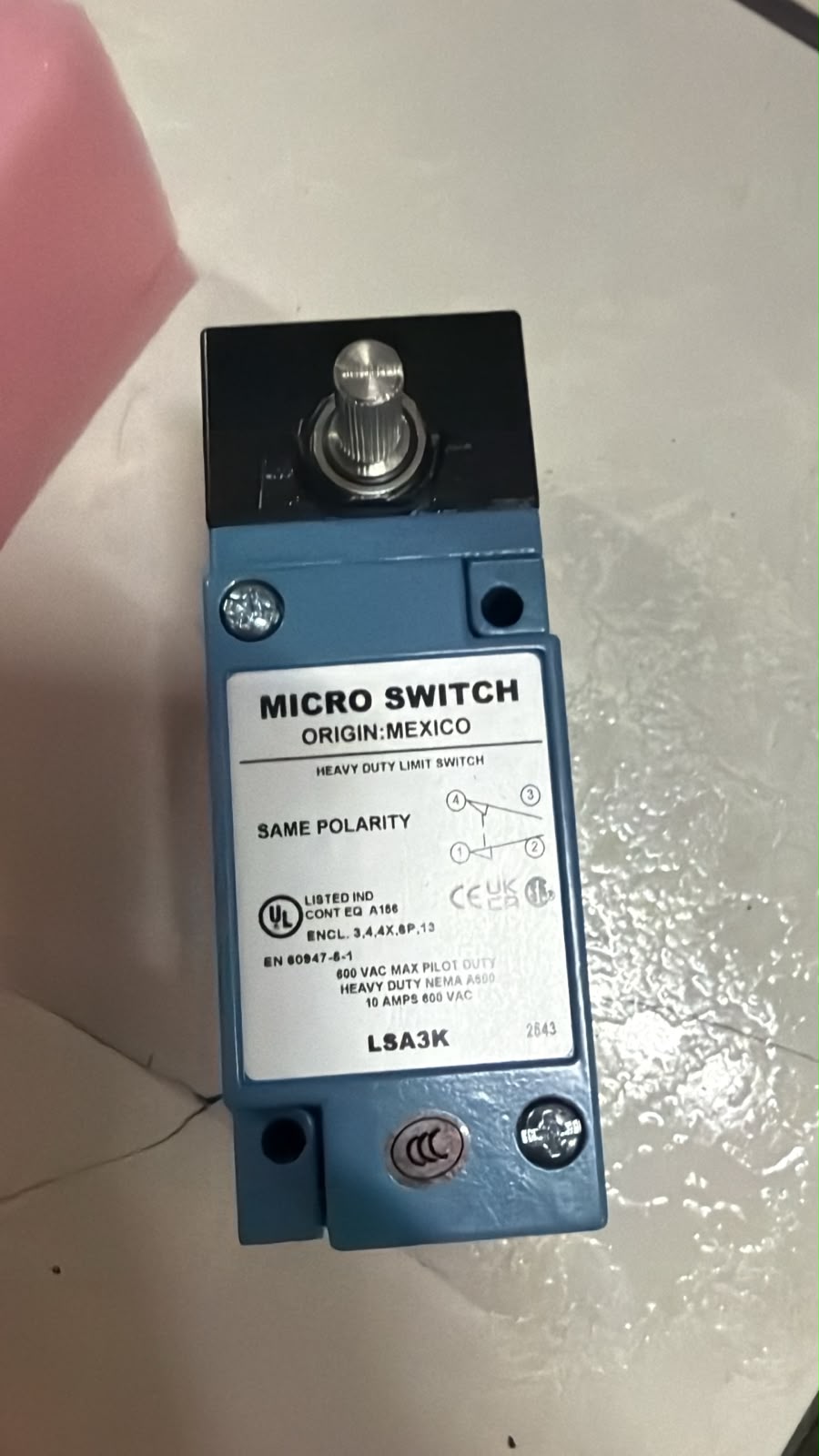

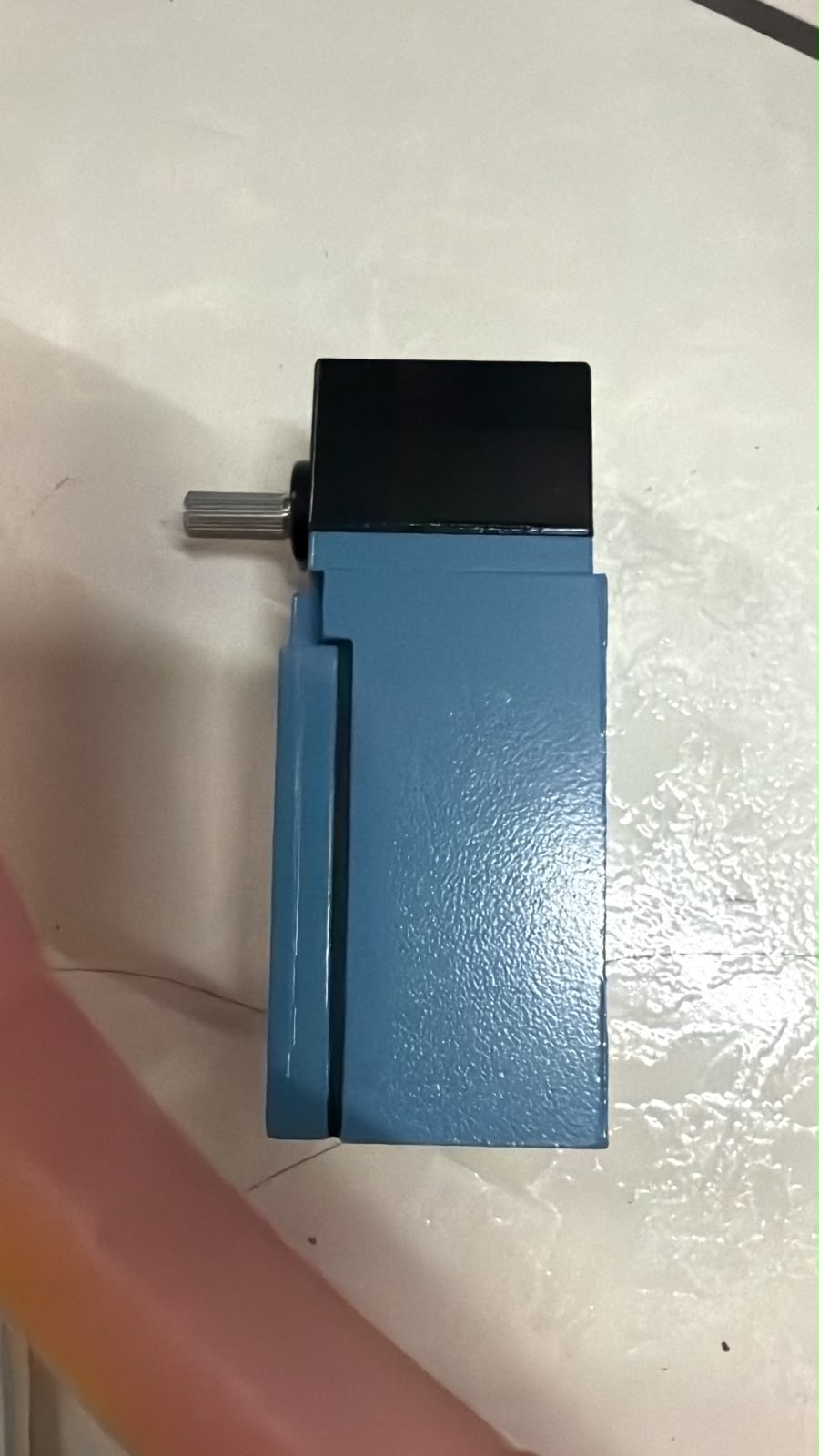

Interruptor de límite HONEYWELL LSA3K, serie HDLS

El LSA3K de HONEYWELL MICRO SWITCH es un interruptor de límite de servicio pesado HDLS de rotación lateral. Su configuración estándar emplea contactos de plata, cuerpo no enchufable y entrada para conducto NPT de ½ pulgada.

Especificaciones del LSA3K

• Serie: HDLS, versión estándar LSA.
• Accionamiento: rotación lateral, momentáneo en sentido horario y antihorario (CW/CCW), según la tabla de rotación lateral.
• Circuito: SPDT de doble ruptura, acción rápida, 1 NO + 1 NC.
• Material de contactos: plata.
• Cuerpo: no enchufable.
• Entrada para conducto: NPT de ½ pulgada.
• Temperatura de operación de las versiones estándar de la tabla: −12 a 121 °C.
• Par de operación de la tabla: máximo 0.45 N·m (4 in-lb).

Selección y aplicación

Sirve para detectar posiciones de fin de recorrido mediante un interruptor de límite. Comprueba en la ficha las condiciones de montaje, el cabezal y la capacidad eléctrica antes de instalarlo. Las clasificaciones IP65/66/67 y NEMA indicadas en la ficha corresponden a la serie; verifica las condiciones de sellado aplicables a tu instalación.

Preguntas frecuentes

¿Qué tipo de interruptor es? Un interruptor de límite HDLS de rotación lateral, versión estándar LSA.

¿Es enchufable? No. La fila LSA3K indica cuerpo no enchufable.

¿Qué contactos utiliza? Contactos de plata en circuito SPDT de doble ruptura, con 1 NO y 1 NC.

¿Qué entrada de conducto tiene? NPT de ½ pulgada.

¿Cómo actúa? La tabla indica operación momentánea en ambos sentidos de giro, CW y CCW.

¿Cuál es su temperatura de operación? La tabla de versiones estándar indica de −12 a 121 °C; consulta sus notas para versiones especiales.

¿Cuál es su capacidad eléctrica? No se atribuye un valor aquí; consulta las tablas de capacidad de la ficha para la carga y circuito correspondientes.

¿Dónde consulto la fuente? Revisa la ficha técnica HDLS, tabla 7, rotación lateral.
