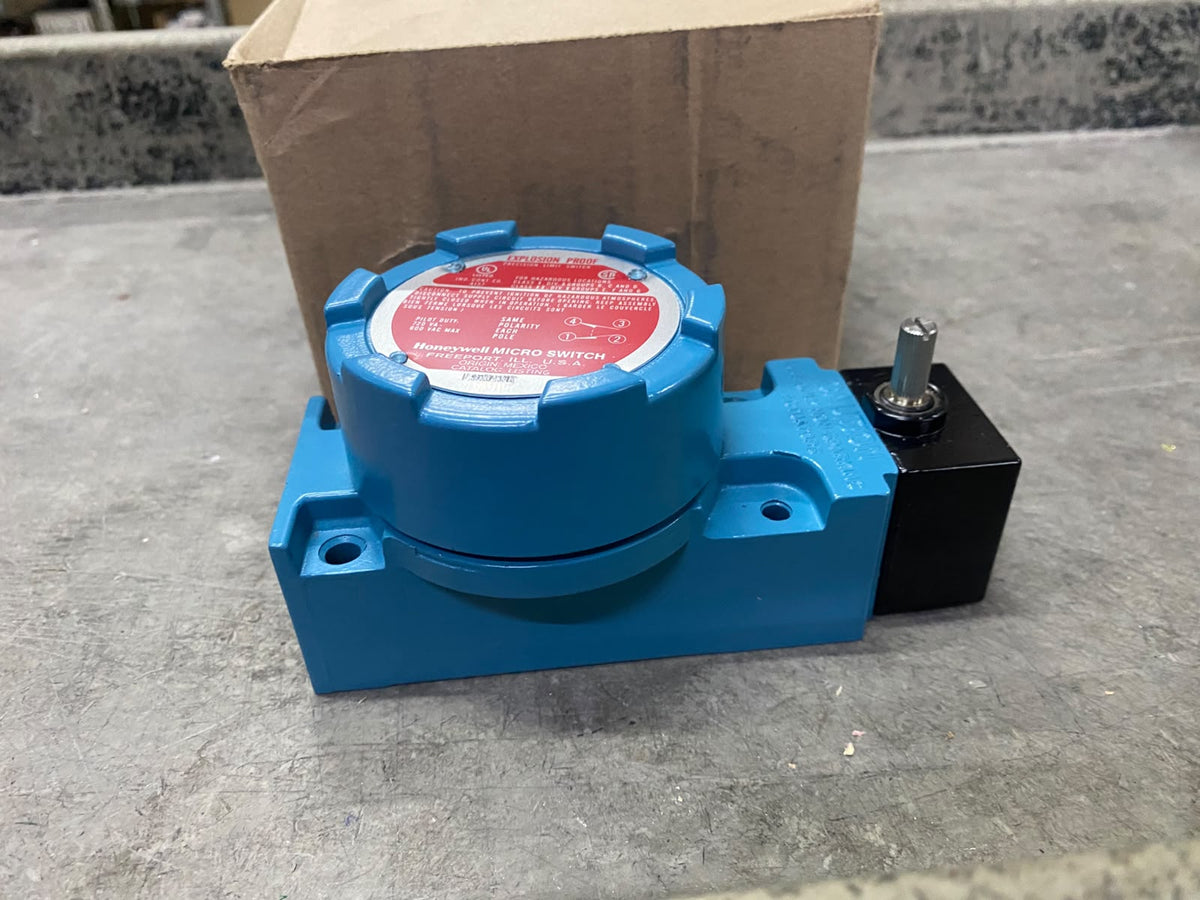

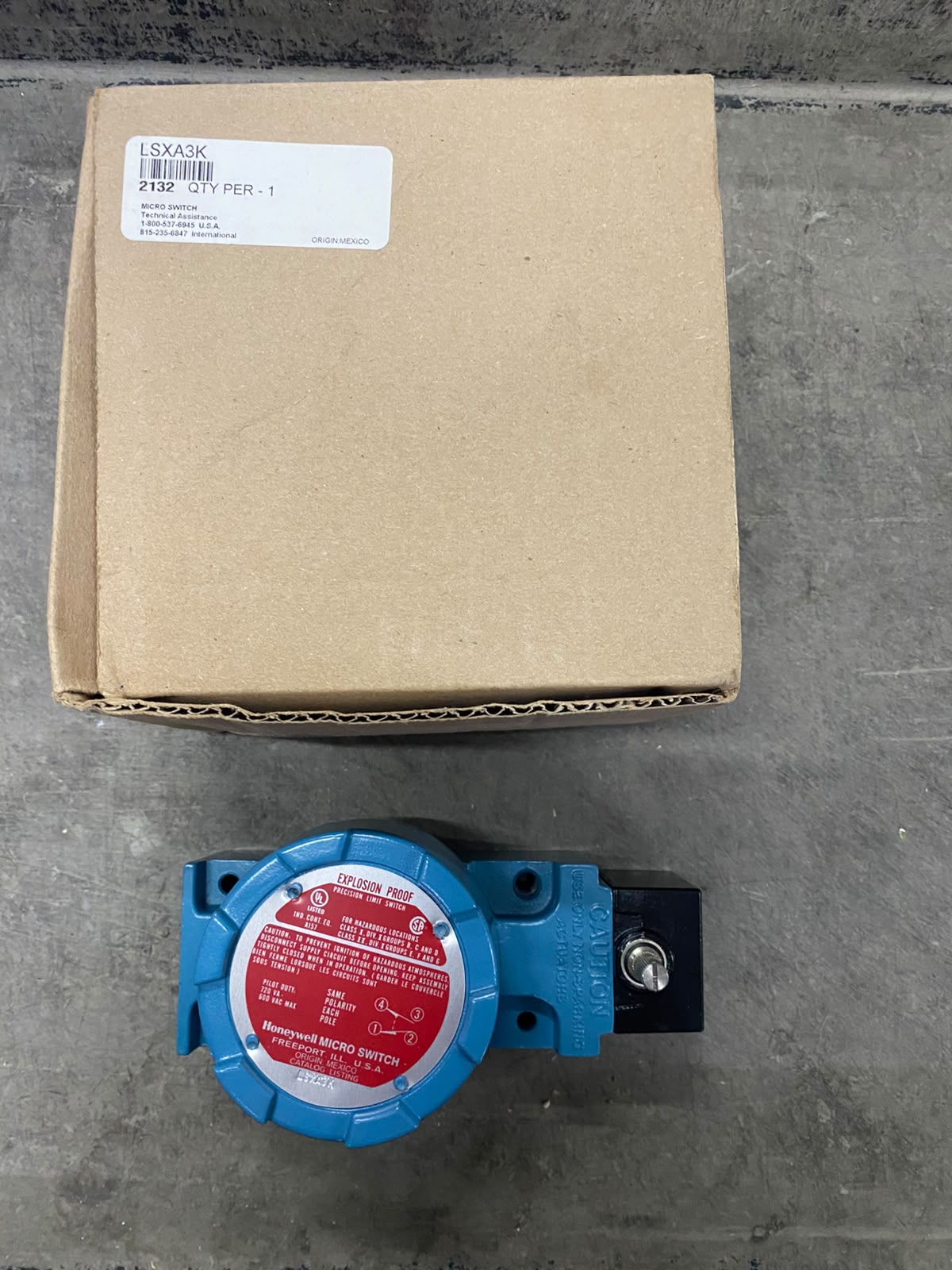

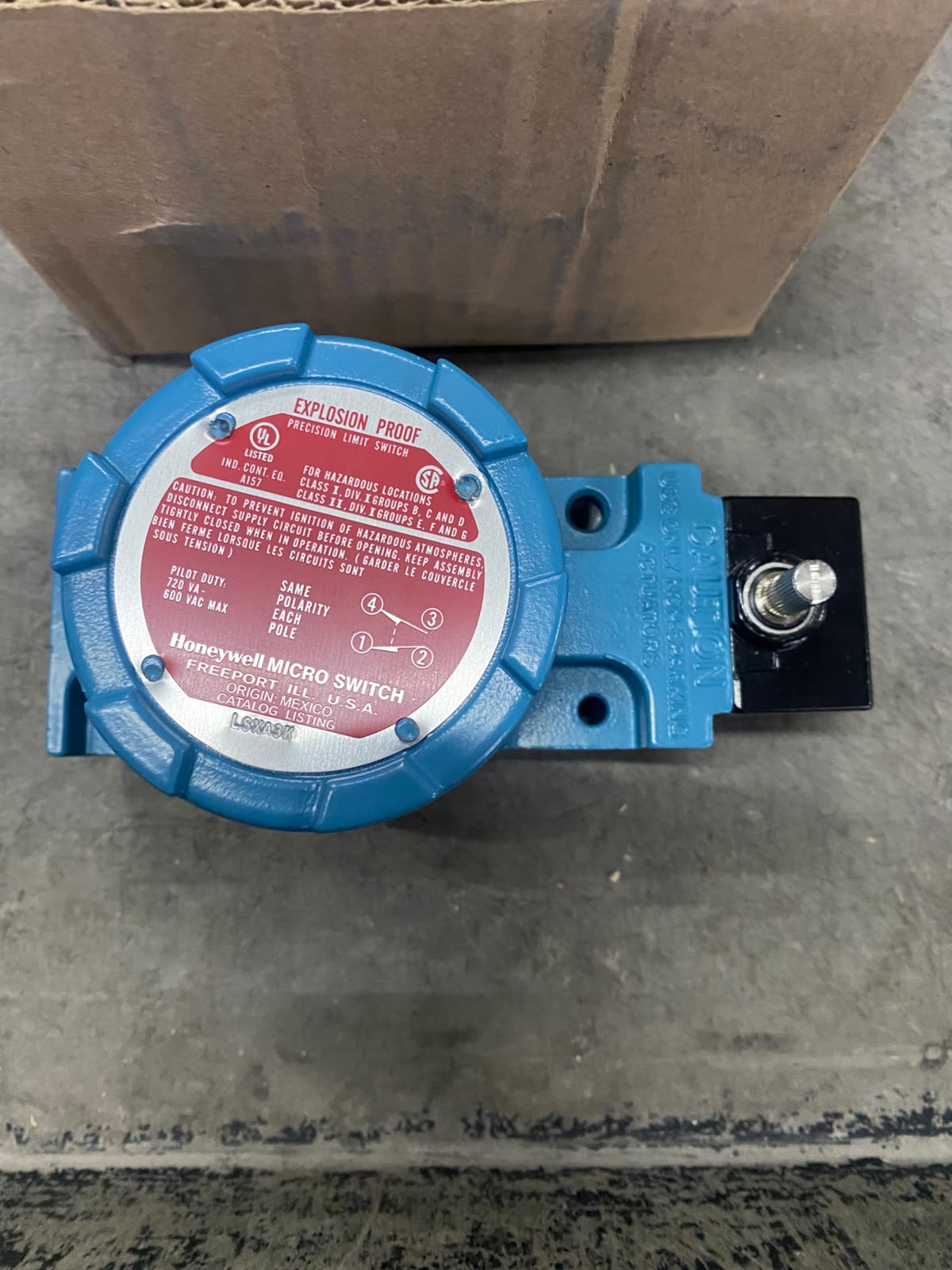

Interruptor de límite rotativo Honeywell LSXA3K

El Honeywell MICRO SWITCH LSXA3K es un interruptor de límite rotativo lateral de la serie LSX para áreas peligrosas. La ficha técnica identifica esta configuración con circuito SPDT de doble corte, contactos de plata y conexión para conduit de 1/2 in NPT.

Especificaciones confirmadas

• Modelo: LSXA3K.
• Serie: MICRO SWITCH LSX de Honeywell.
• Actuación: rotativa lateral, ajustada para accionamiento antihorario (CCW) únicamente.
• Configuración: SPDT, 1 contacto normalmente abierto y 1 normalmente cerrado, acción snap-action de doble corte.
• Contactos: plata.
• Entrada de conduit: 1/2 in - 14 NPT.
• La ficha indica que el LSXA3K se suministra sin palanca; el eje queda del lado derecho al mirar el interruptor de frente por el lado de la etiqueta.
• Rango estándar indicado para esta configuración: 10 °F a 250 °F (-12 °C a 121 °C).

Uso y clasificación de la serie

La serie LSX está diseñada para ambientes adversos y para monitorear posiciones o finales de recorrido en equipos industriales. La ficha de serie enumera sellado NEMA 1, 3, 4, 6 y 13, y protección contra explosión NEMA 7 y NEMA 9, además de aprobaciones UL y CSA. Confirma que la clasificación y el montaje correspondan a la variante y a los requisitos de tu instalación antes de especificarla.

Preguntas frecuentes

¿Qué tipo de interruptor es el LSXA3K?

Es un interruptor de límite rotativo lateral de la serie Honeywell MICRO SWITCH LSX, configurado con circuito SPDT de doble corte.

¿Qué significa SPDT en esta configuración?

La ficha identifica un contacto normalmente abierto y uno normalmente cerrado (1 NO/1 NC).

¿En qué sentido actúa este LSXA3K?

La ficha identifica el modelo LSXA3K con accionamiento antihorario (CCW) únicamente.

¿Incluye palanca?

No. La ficha indica que el LSXA3K se suministra sin palanca.

¿Qué conexión de conduit utiliza?

Utiliza entrada de 1/2 in - 14 NPT.

¿Cuál es su rango estándar de temperatura?

La ficha indica de 10 °F a 250 °F (-12 °C a 121 °C) para la configuración estándar. Las versiones opcionales pueden tener otro rango.

¿Qué clasificación para áreas peligrosas tiene?

La ficha de la serie LSX enumera NEMA 7 y NEMA 9, junto con grupos y divisiones, pero confirma la certificación exacta de la unidad y la instalación antes de usarla en un área clasificada.

¿Cuál es su capacidad eléctrica exacta?

La ficha incluye tablas de ratings eléctricos de la serie; verifica la tabla aplicable al circuito y a la carga del LSXA3K antes de seleccionar el equipo.
