Sensor inductivo doble NBN3-F25F-E8-V1 (038141) — PEPPERL+FUCHS

El NBN3-F25F-E8-V1 es un sensor inductivo doble diseñado para detección de posición de válvulas, con dos salidas independientes normalmente abiertas (NA) y salida PNP de 3 hilos. Su carcasa en PBT con protección IP67 y conector macho M12 x 1 de 4 polos lo hacen apto para ambientes industriales exigentes.

Datos generales

• Función de conmutación: 2 x normalmente abierto (NA)
• Tipo de salida: PNP, 3 hilos, polaridad CC
• Instalación: montaje enrasado
• Distancia de conmutación de medición (sn): 3 mm
• Distancia de conmutación asegurada (sa): 0 ... 2.3 mm
• Distancia de conmutación real (sr): 2.6 mm típico
• Factores de reducción: Al 0.5, 1.4301 (acero inox.) 1, St37 1.1

Datos característicos

• Tensión de trabajo (UB): 10 ... 30 V CC
• Frecuencia de conmutación (f): 0 ... 500 Hz
• Histéresis: 5% típico
• Caída de tensión (Ud): ≤3 V
• Corriente de trabajo (IL): 0 ... 200 mA
• Corriente residual (Ir): 0 ... 0.5 mA (típ. 0.1 µA a 25°C)
• Corriente en vacío (I0): ≤25 mA
• Retardo a la disponibilidad (tv): ≤500 ms
• Protección: contra inversión de polaridad (todos los conductores) y cortocircuito sincronizado
• Indicadores: LED verde (tensión de trabajo), LED amarillo (estado de conmutación)
• Grado de protección: IP67

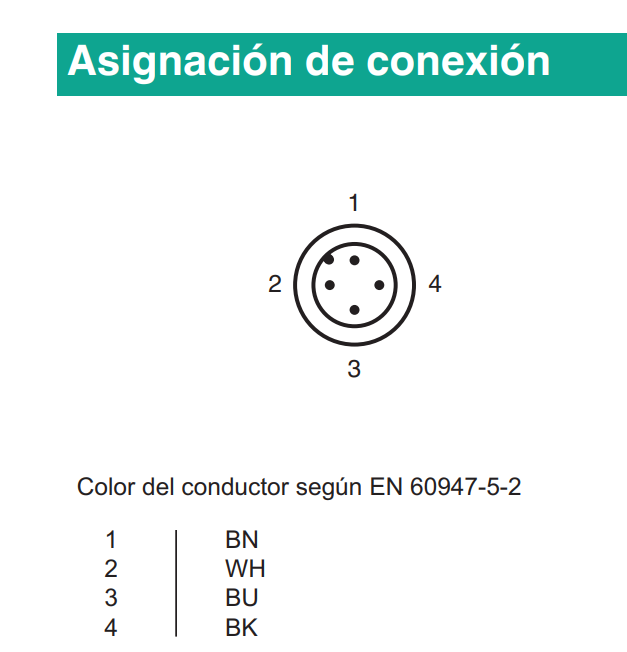

• Conexión: conector macho M12 x 1, 4 polos
• Material de carcasa y frente: PBT
• Temperatura ambiente: -25 ... 70 °C; almacenamiento: -40 ... 85 °C

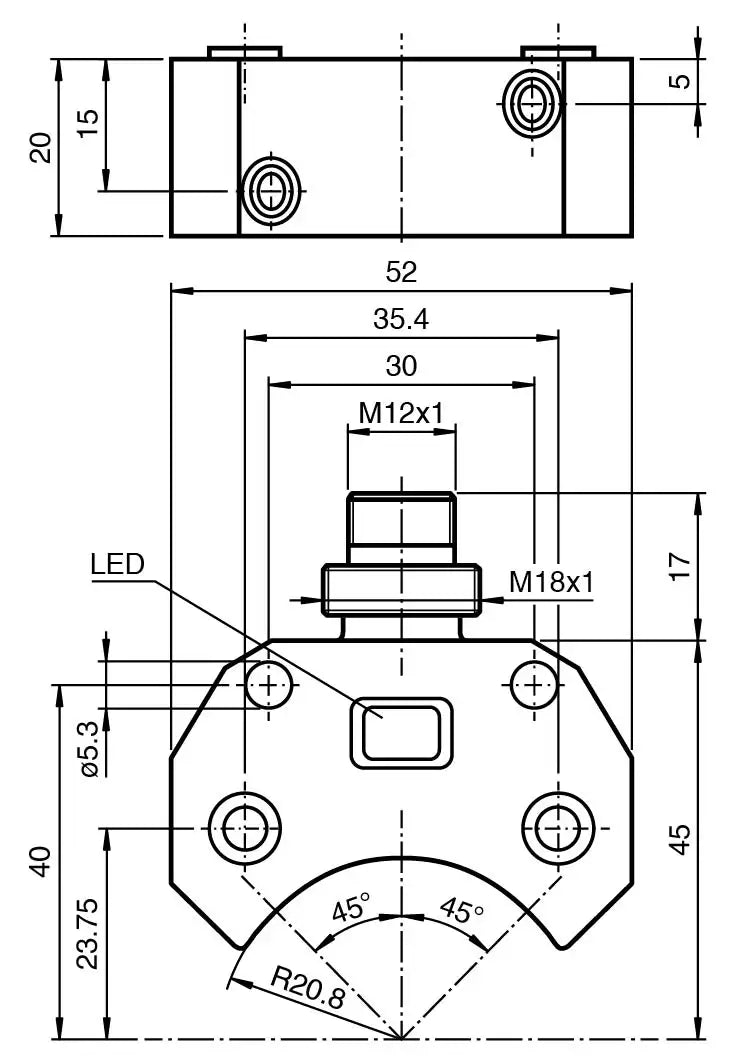

• Dimensiones: 45 mm largo x 52 mm ancho x 20 mm alto
• Par de apriete: ≤2.7 Nm (tornillos M5 x 25)

Seguridad y certificaciones

• MTTFd: 870 años; duración de servicio (TM): 20 años; factor de cobertura de diagnóstico (DC): 0%
• Norma: EN IEC 60947-5-2
• UL cULus Listed (Load Type: Resistive; Circuitry: Class 2 Power Source; Enclosure Type Rating: Type 1; 30 V CC / 200 mA)
• CCC: exento de marcado por tensión de trabajo máx. ≤36 V

Aplicación

Ideal para automatización industrial donde se requiere confirmar la posición (abierta/cerrada) de válvulas mediante dos señales de conmutación independientes en un solo sensor doble, con montaje en carcasa.

Preguntas frecuentes

¿Qué grado de protección tiene? IP67, resistente a polvo e inmersión temporal en agua.

¿Qué tipo de conexión usa? Conector macho M12 x 1 de 4 polos.

¿Cuál es su rango de temperatura de trabajo? -25 °C a 70 °C en operación, -40 °C a 85 °C en almacenamiento.

¿Qué tipo de salida tiene? PNP de 3 hilos, con dos contactos normalmente abiertos (NA) independientes.

¿Es apto para aplicaciones de seguridad funcional? Cuenta con MTTFd de 870 años y vida útil de 20 años, según la ficha técnica del fabricante.
