Sensor inductivo Pepperl+Fuchs NJ2-D-US-1.250-V93 de 2 mm

El NJ2-D-US-1.250-V93, número de parte 905109, es un sensor inductivo de proximidad Pepperl+Fuchs para detección de objetos metálicos. Ofrece salida normalmente abierta de 2 hilos CA/CC, montaje enrasado y alcance nominal de 2 mm. Su diseño resistente a soldadura admite una presión de trabajo dinámica de hasta 3000 psi.

Especificaciones técnicas

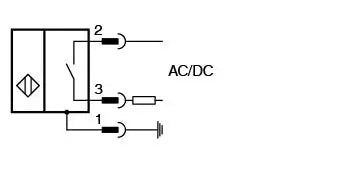

• Salida: 2 hilos CA/CC, normalmente abierto (NA).
• Tensión nominal de trabajo: 20 a 250 V CA/CC.
• Distancia nominal de detección: 2 mm; distancia asegurada: 0 a 1.62 mm.
• Instalación: enrasada.
• Frecuencia de conmutación: 0 a 20 Hz.
• Histéresis: 10 a 20 %, típica de 15 %.
• Corriente de trabajo: 8 a 300 mA CA/CC.
• Caída de tensión: ≤ 7 V; corriente residual: < 1.7 mA.
• Factores de reducción: aluminio 0.4; acero 1.4301, 0.85.
• Protecciones contra inversión de polaridad y cortocircuito.
• Presión de trabajo dinámica: 3000 psi.
• Protección: IP67; temperatura ambiente: −25 a 70 °C.
• Carcasa de cinc y sonda de aluminio.
• Conector macho de 3 polos; rosca del conector: 1/2"-20 UN.
• Masa: 198 g; cota X: 1.250 pulgadas (31.8 mm).

Aplicaciones y diferenciadores

Detección inductiva en aplicaciones que requieren resistencia a soldadura y presión, dentro de los límites de operación indicados por el fabricante. La alimentación CA/CC permite seleccionar el sensor para circuitos de 20 a 250 V, comprobando la corriente de carga y el esquema de conexión antes de instalarlo.

Incluye LED verde de alimentación, LED rojo de estado de salida e indicación rojo/verde de sobrecarga o cortocircuito.

Montaje

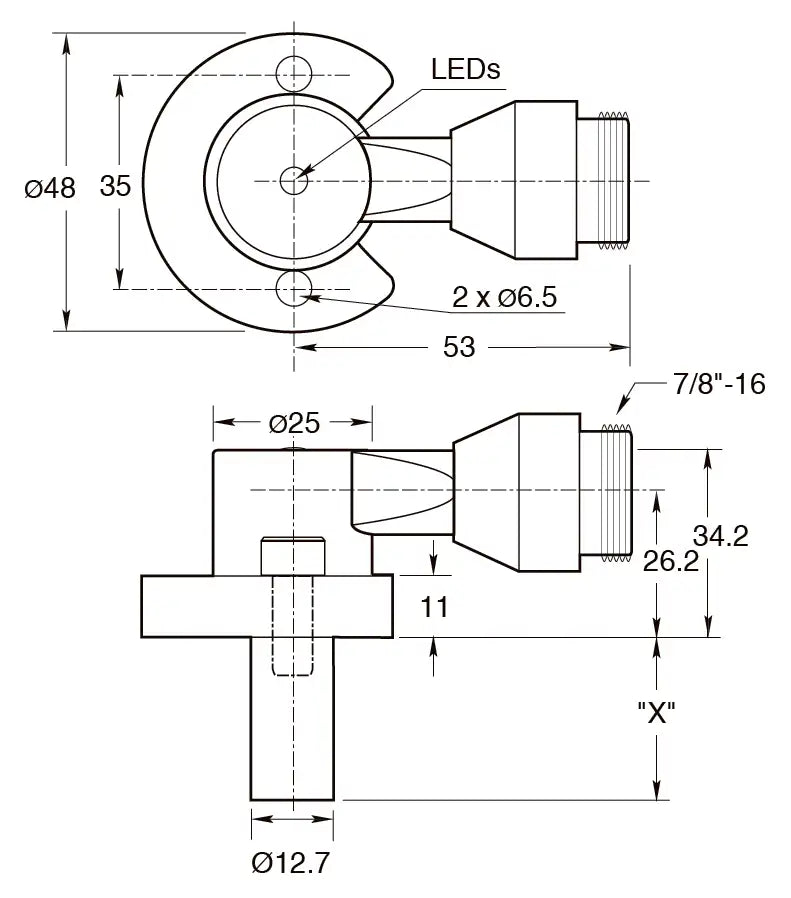

Separación entre orificios: 35 mm de centro a centro. Los modelos estándar utilizan dos tornillos de cabeza hueca de 1/4"-20 de autorretención, suministrados. Acoplamiento mínimo de rosca: 6.35 mm. Par de apriete recomendado: 16.95 N·m. Si se utilizan distanciadores, debe mantenerse el acoplamiento mínimo.

La ficha declara conformidad con EN 60947-5-2 y autorización cULus Listed, para carga de uso general y clasificación de envolvente Type 1.

Preguntas frecuentes

¿Cuál es la distancia de detección?

La distancia nominal es de 2 mm y la distancia asegurada es de 0 a 1.62 mm. Los factores de reducción dependen del material detectado.

¿Qué alimentación utiliza?

Opera con 20 a 250 V CA/CC. La corriente de trabajo indicada es de 8 a 300 mA.

¿Es un sensor PNP o NPN?

La ficha lo identifica como sensor de 2 hilos CA/CC, normalmente abierto; no como salida PNP o NPN.

¿Resiste presión?

Sí. La presión de trabajo dinámica indicada por el fabricante es de 3000 psi.

¿Qué protección y temperatura admite?

Tiene grado de protección IP67 y temperatura ambiente de −25 a 70 °C.

¿Es resistente a soldadura?

Sí. El fabricante declara resistencia a soldadura y a campos magnéticos de 250 mT en alterna y 100 mT en continua.

¿Cómo se instala?

El montaje es enrasado. La separación entre orificios es de 35 mm y el par de apriete recomendado para los tornillos de montaje es de 16.95 N·m.

¿Qué significa la cota X de este modelo?

La ficha especifica X = 1.250 pulgadas (31.8 mm). Esta cota no representa las dimensiones del producto embalado.
