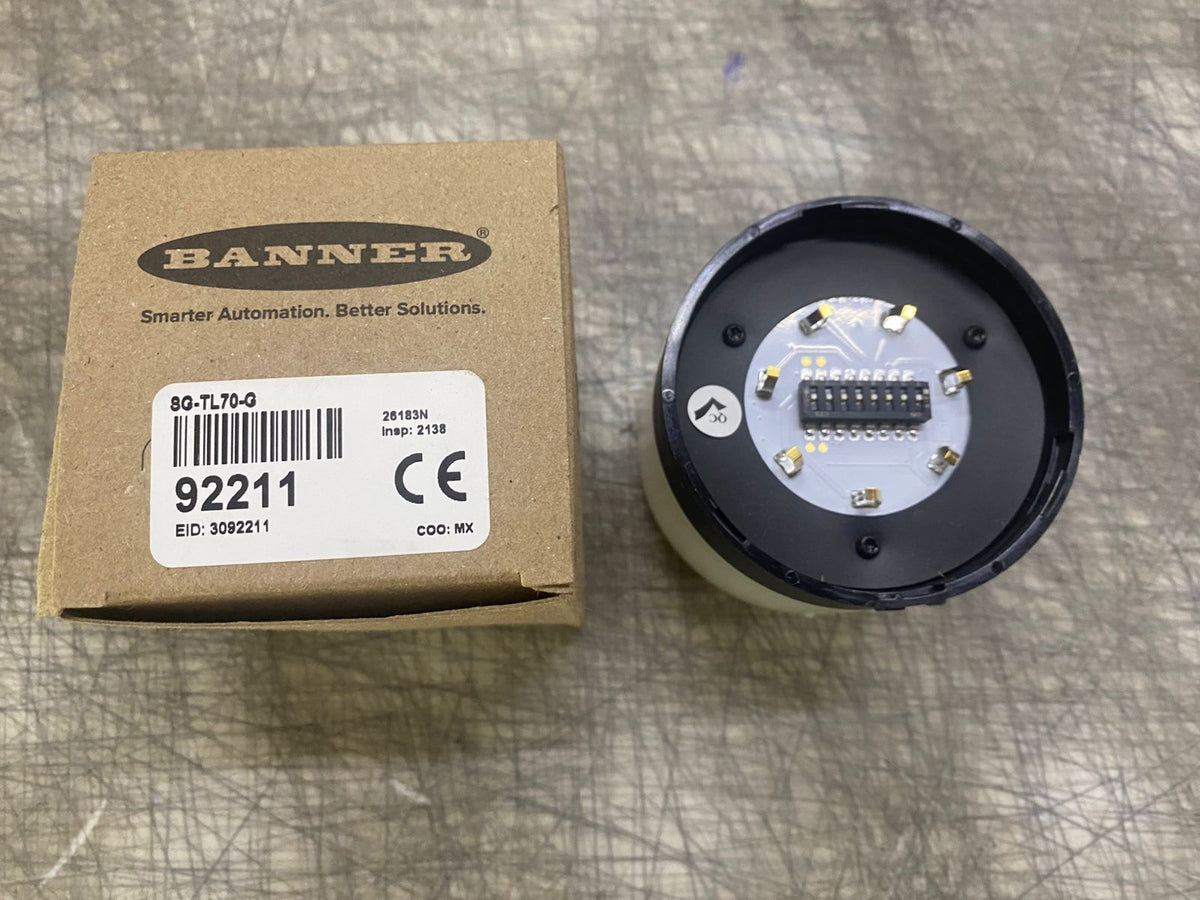

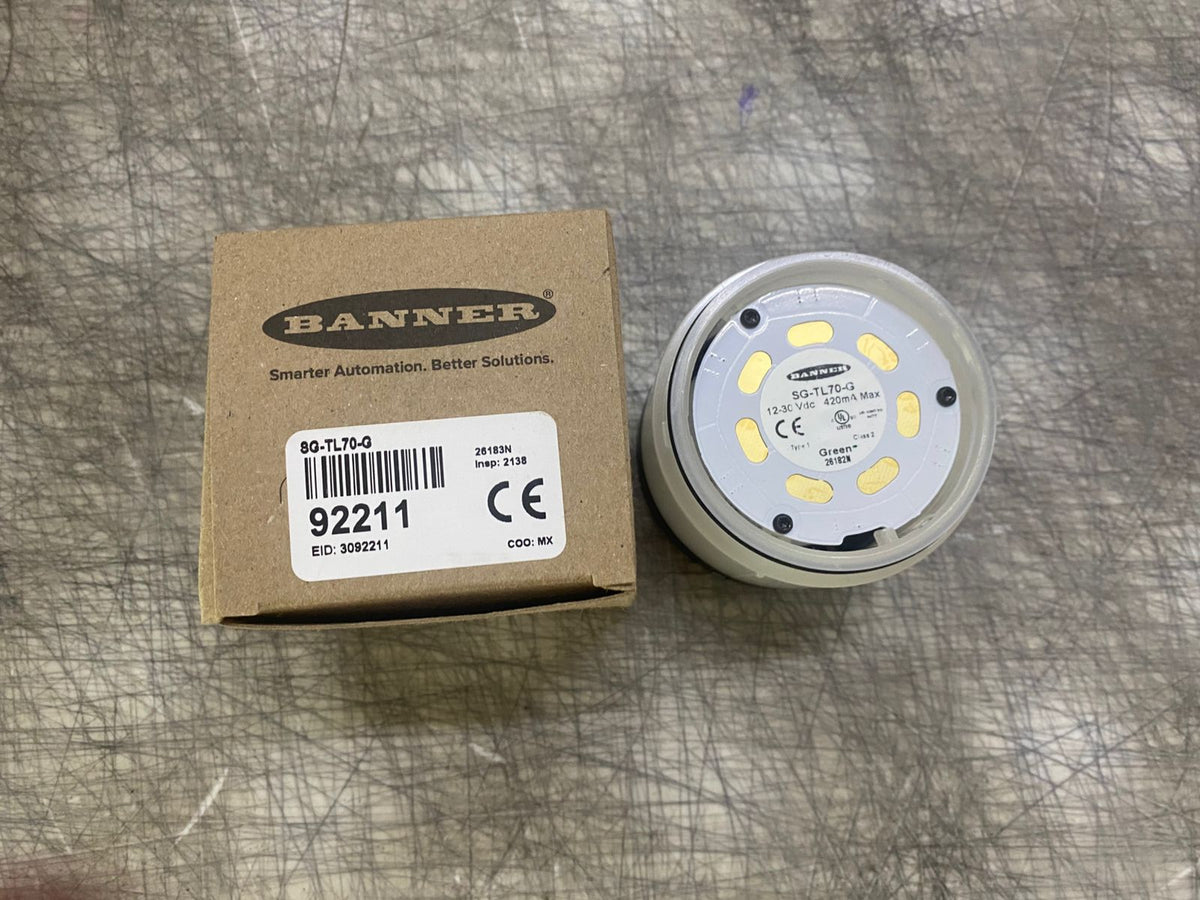

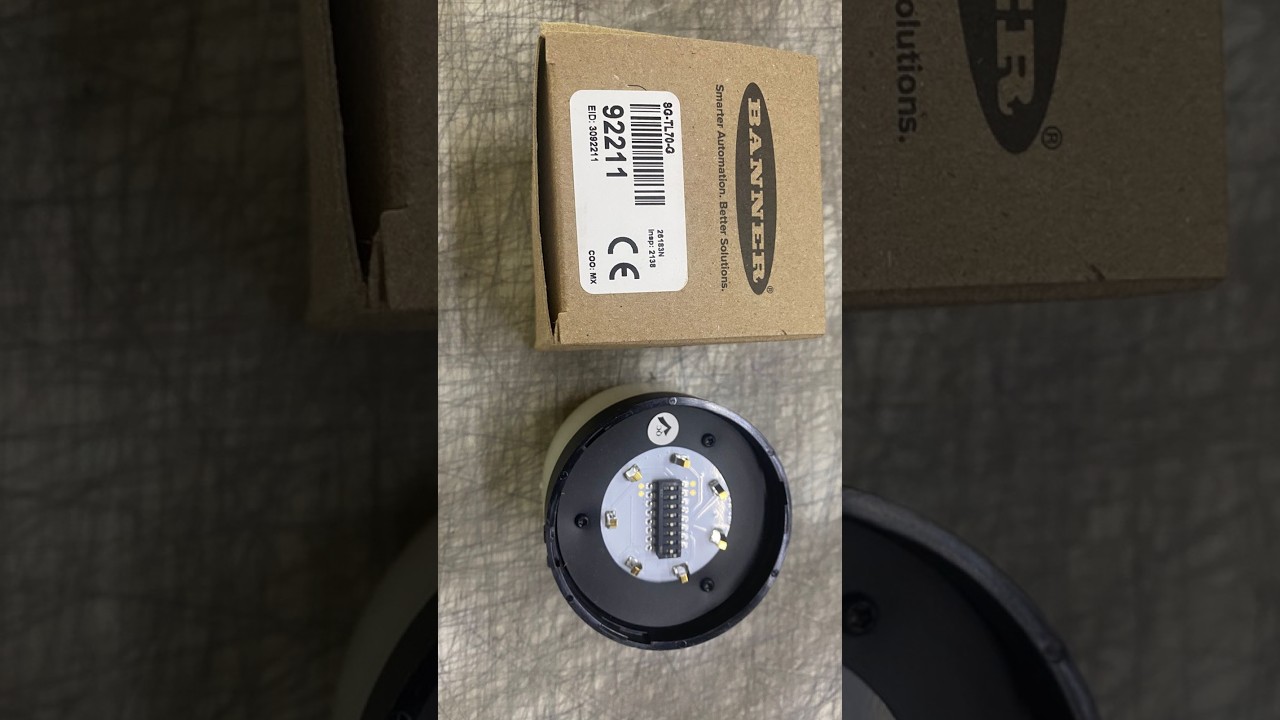

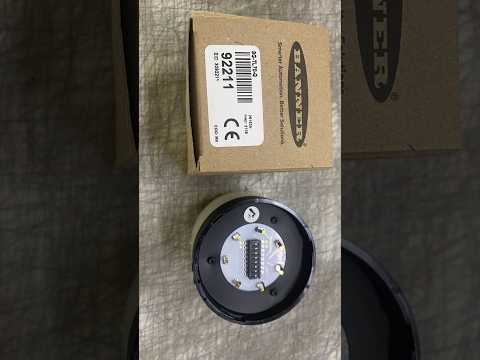

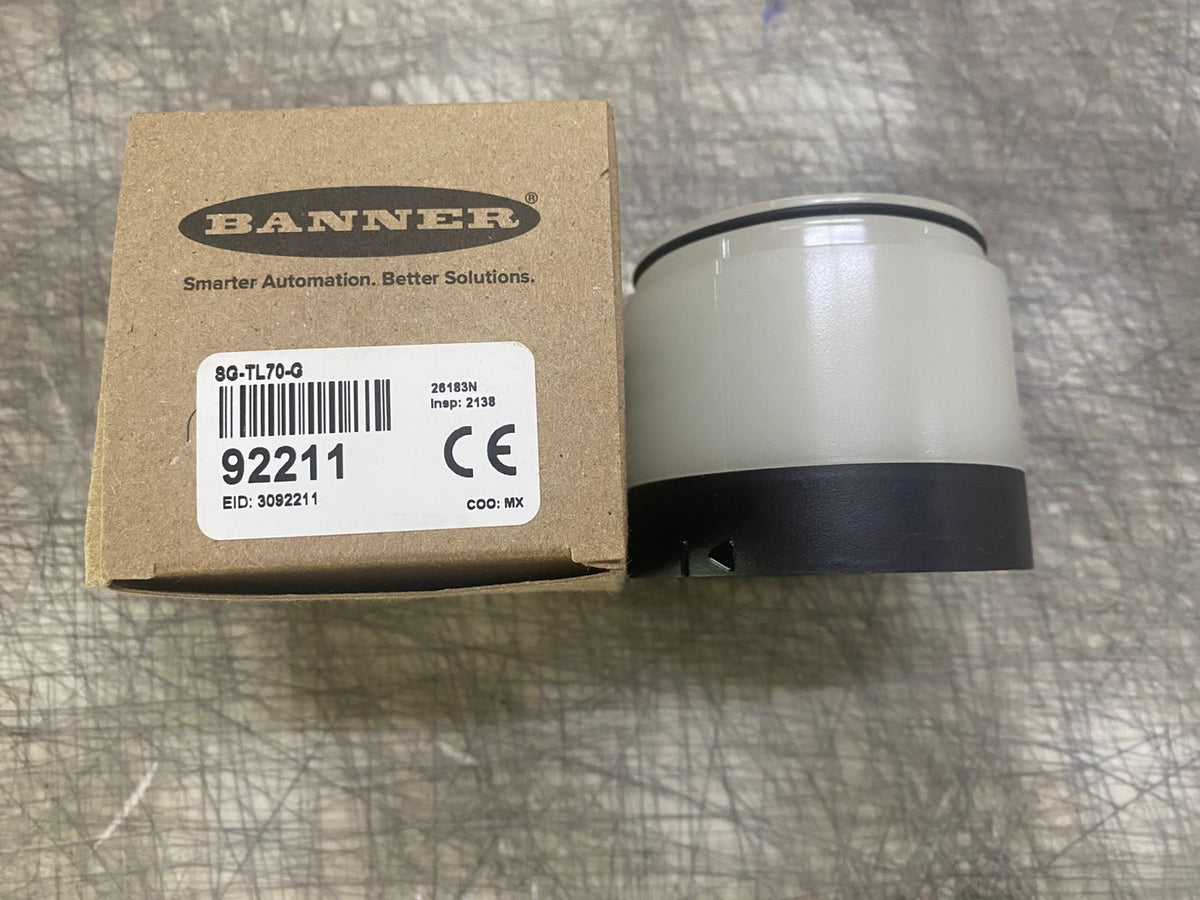

Banner SG-TL70-G — Módulo de Luz LED Verde para Torreta TL70

El Banner SG-TL70-G (No. de parte 92211) es un módulo de luz LED de color verde diseñado para la serie de torretas modulares segmentadas TL70 de 70 mm. Opera con alimentación 12–30 V DC, ofrece protección IP65 contra polvo y chorros de agua directos, y soporta modos de operación encendido fijo y destello controlados por DIP switch. Fabricado en México (COO: MX), cuenta con certificación CE.

Especificaciones Técnicas

• Modelo: SG-TL70-G |
• No. de parte: 92211
• Marca: Banner Engineering
• Color LED: Verde | Longitud de onda: 525 nm
• Voltaje de operación: 12–30 V DC
• Corriente máxima por color: 420 mA
• Luminosidad: 92 lúmenes
• Tecnología: LED estándar
• Modos de animación: Encendido fijo / Destello (controlado por DIP switch)
• Clasificación ambiental: IP65
• Temperatura de operación: -40 °C a +50 °C
• Temperatura de almacenaje: -40 °C a +70 °C
• Humedad relativa máx.: 95% @ 50 °C (sin condensación)
• Dimensiones (Ø × H): 70 × 50 mm
• Material carcasa: Policarbonato negro
• Material ventana: Policarbonato difuso
• Número de segmentos: 1
• Tamaño de torreta: 70 mm
• Compatible con: Bases B-TL70-
• País de origen: México (COO: MX)
• Certificaciones: CE

Preguntas Frecuentes (FAQ)

¿Con qué bases es compatible el módulo SG-TL70-G?

El SG-TL70-G es compatible con todas las bases de la serie B-TL70-. Se requiere al menos una base para el montaje y funcionamiento del módulo.

¿Cuántos módulos SG-TL70-G puedo apilar en una torreta?

La serie TL70 permite apilar múltiples módulos segmentados. Consulte la guía rápida de instalación para conocer la cantidad máxima según la base utilizada.

¿El módulo TL70 verde es compatible con control IO-Link?

No. El modelo SG-TL70-G opera con control individual por cable (una señal por color) sin IO-Link, Modbus RTU ni comunicación inalámbrica.

¿Cómo configuro el modo de destello en el SG-TL70-G?

El modo de animación (fijo o destello) se selecciona mediante el DIP switch integrado en el módulo. Consulte el manual SG-TL70 para el mapa de configuración de cada posición del DIP switch.

¿Qué grado de protección IP tiene el SG-TL70-G?

IP65: protección total contra polvo y contra chorros de agua proyectados desde cualquier dirección. Apto para uso en ambientes industriales húmedos o sucios.

¿El módulo requiere alguna herramienta especial para instalarse?

No. El ensamble es tool-free: el módulo se conecta a la base o a otro módulo mediante encaje directo. Siga el procedimiento del manual para asegurar el sellado IP65.

Documentación

• Dibujo Técnico SG-TL70-G
• Manual SG-TL70
• Guía Rápida de Instalación SG-TL70
