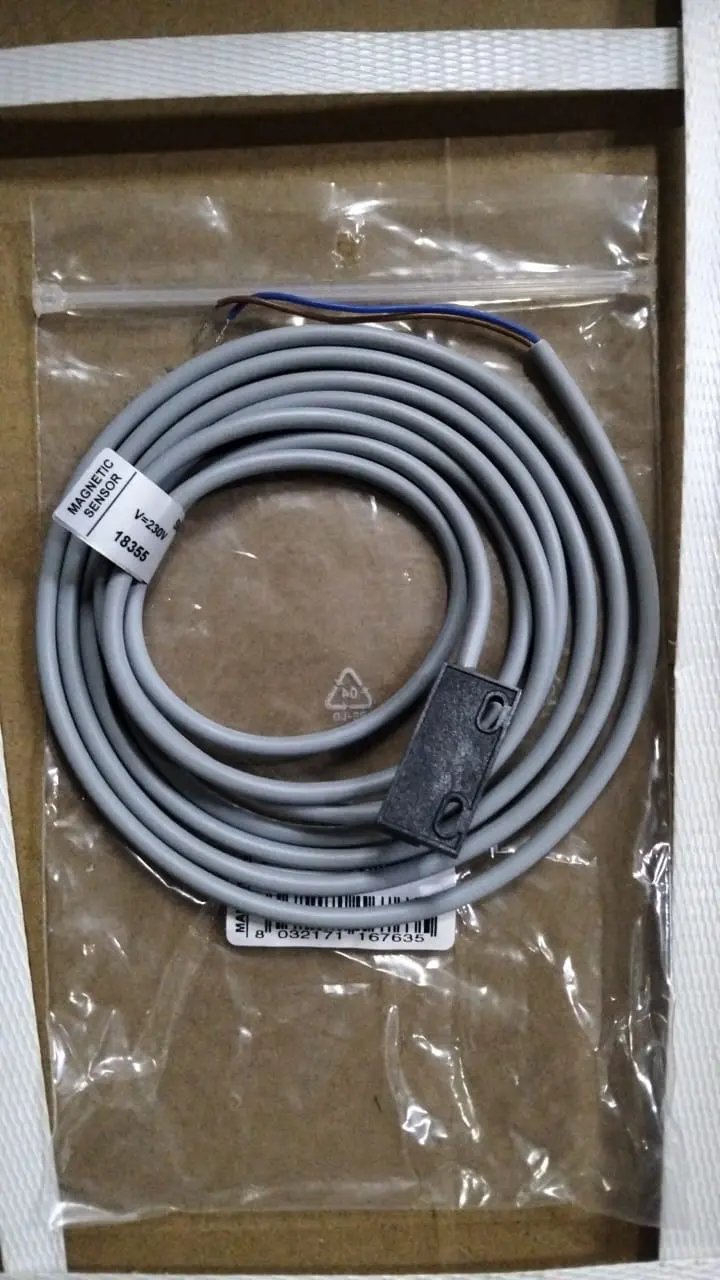

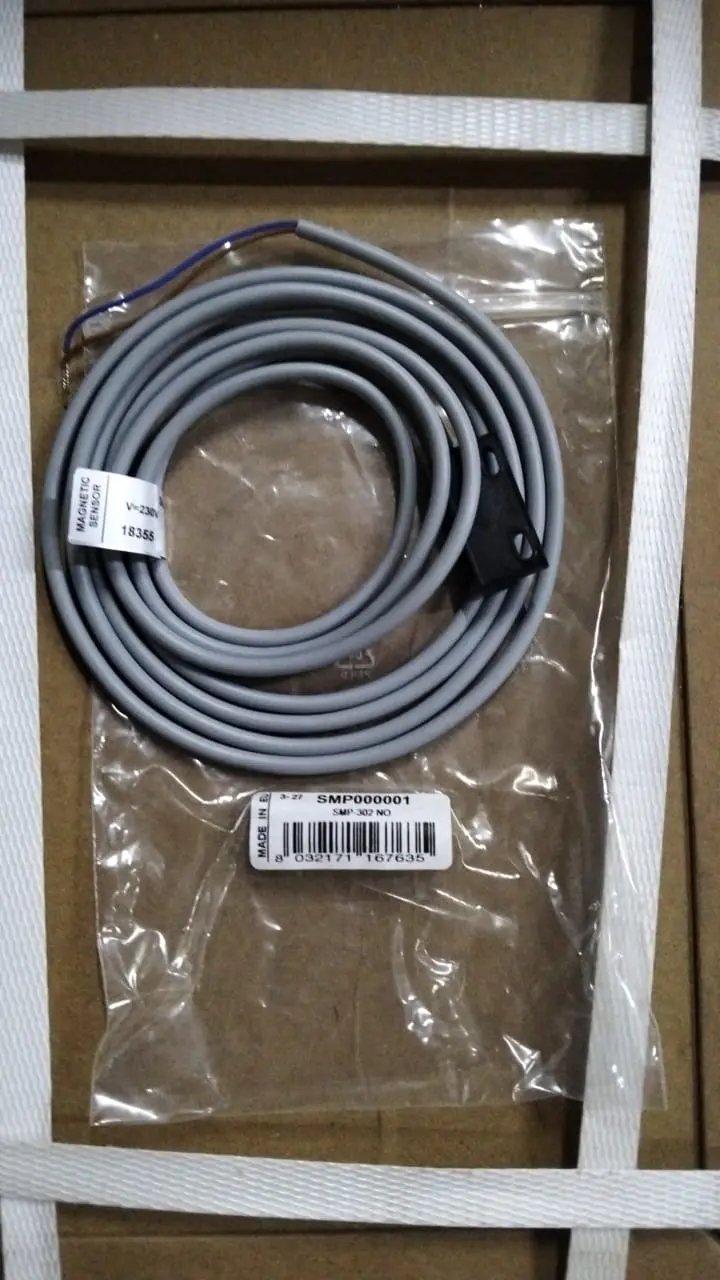

Sensor de Proximidad Magnético SMP302 NO - AECO

El SMP302 NO es un sensor de proximidad magnético de tipo Reed, con contacto normalmente abierto, diseñado para aplicaciones de detección de posición en automatización industrial. Este sensor es utilizado por ingenieros de mantenimiento, integradores y técnicos para detectar la presencia de campos magnéticos generados por imanes en cilindros neumáticos, actuadores o componentes móviles. Resuelve la necesidad de detección sin contacto físico, ofreciendo una conmutación rápida y fiable en entornos exigentes.

Beneficios principales

• Protección IP67: Resistente al polvo y a la inmersión temporal en agua, ideal para entornos húmedos o con partículas.
• Amplio rango de temperatura (-25 a +100 °C): Funciona en condiciones extremas de calor o frío.
• Alta frecuencia de conmutación (230 Hz): Permite detectar movimientos rápidos con precisión.
• Contacto Reed sin desgaste mecánico: Larga vida útil y mantenimiento mínimo.
• Cable de 2 metros incluido: Facilita la instalación en espacios reducidos.
• Carcasa plástica ligera: Resistente a la corrosión y fácil de montar.

Aplicaciones

• Detección de posición final en cilindros neumáticos.
• Control de nivel en tanques con flotador magnético.
• Sistemas de seguridad y enclavamiento de puertas.
• Automatización de máquinas de empaque y ensamblaje.
• Robótica y sistemas de transporte.

Características principales

• Tensión máxima de conmutación: 230 Vac/dc
• Corriente máxima: 500 mA
• Potencia máxima: 50 W/VA
• Frecuencia de conmutación: 230 Hz
• Tipo de contacto: Reed estándar NO
• Grado de protección: IP67
• Conexión: Cable 2 m, 2x0.25 PVC
• Dimensiones: SMP 15x32x8 mm

Especificaciones técnicas

¿Qué es el SMP302 NO?

El SMP302 NO es un sensor de proximidad magnético que utiliza un contacto Reed sellado en una carcasa plástica con grado de protección IP67. Su salida es normalmente abierta (NO), lo que significa que el circuito se cierra al detectar un campo magnético suficiente.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de un campo magnético, permitiendo identificar la posición de elementos móviles como cilindros neumáticos, actuadores lineales o niveles de líquidos con flotadores magnéticos.

¿Cómo funciona?

El sensor contiene dos láminas ferromagnéticas (contacto Reed) que se atraen y cierran el circuito cuando un imán se aproxima. La conmutación ocurre en 2 milisegundos y es repetible con una precisión de ±0.3% del rango de detección.

¿Dónde se utiliza?

Se utiliza en entornos industriales donde se requiere detección de posición sin contacto, como en líneas de producción, sistemas de empaque, robótica, y control de procesos. También es común en sistemas de seguridad y puertas automáticas.

¿Qué ventajas ofrece?

Ofrece una combinación de robustez (IP67, amplio rango de temperatura), velocidad (230 Hz) y simplicidad (sin alimentación externa). Su contacto Reed garantiza una larga vida útil sin desgaste mecánico, reduciendo costos de mantenimiento.

Preguntas frecuentes

¿Qué tipo de contacto tiene?

Es un contacto Reed estándar, normalmente abierto (NO).

¿Cuál es la corriente máxima que puede conmutar?

500 mA.

¿Cuál es la temperatura de operación?

De -25 °C a +100 °C.

¿Qué grado de protección tiene?

IP67, resistente al polvo y a la inmersión temporal.

¿Cuánto mide el cable?

2 metros, tipo 2x0.25 PVC.

¿Requiere alimentación externa?

No, es un sensor pasivo que actúa como un interruptor.
