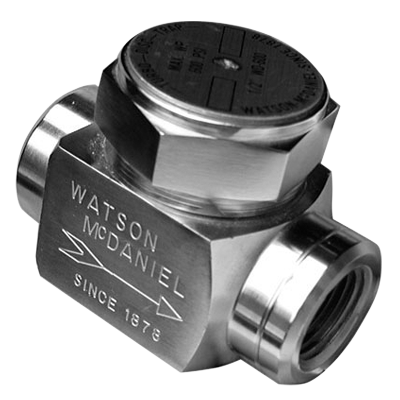

Watson McDaniel TD600L-12-N Trampa Termodinámica de Vapor 1/2" NPT

La trampa de vapor termodinámica Watson McDaniel TD600L-12-N está diseñada para aplicaciones de goteo (drip) y trazado de vapor (steam tracing), ofreciendo un rendimiento fiable en líneas principales de vapor y líneas de suministro. Este modelo TD600L cuenta con orificios de descarga de tamaño reducido, optimizados para mayor rendimiento, longevidad y eficiencia, especialmente en presiones superiores a 150 PSIG. Fabricada totalmente en acero inoxidable con asiento y disco endurecidos, la trampa Watson McDaniel TD600L-12-N opera en un rango de 3.5 a 600 PSIG (recomendada above 30 PSIG) y es apta para vapor sobrecalentado y entornos exteriores sujetos a congelación cuando se instala verticalmente.

Especificaciones Destacadas

• Marca: WATSON MC DANIELS
• Número de artículo / SKU: TD600L-12-N
• Tamaño: 1/2"
• Conexión: NPT
• Presión Máxima de Operación: 600 PSIG
• Rango de Presión de Operación: 3.5 - 600 PSIG (Óptimo > 30 PSIG)
• Material del Cuerpo: Acero Inoxidable 420F
• Material de la Tapa: Acero Inoxidable 416
• Material del Disco: Acero Inoxidable 420 Endurecido
• Peso: 1.25 lbs (0.57 kg)
• Opción: L (Orificio de descarga reducido para alta presión)
• Referencia Cruzada Spirax Sarco: TD-52

Aplicaciones y Usos Comunes

• Drenaje de condensado en líneas principales de vapor (steam mains) y líneas de suministro.
• Aplicaciones de trazado de vapor (steam tracing) para mantenimiento de temperatura.
• Instalaciones en exteriores expuestas a condiciones de congelación (instalación vertical para auto-drenaje).
• Sistemas de vapor sobrecalentado (superheated steam).
• Aplicaciones de alta presión hasta 600 PSIG donde se requiere larga vida útil.

¿Por qué elegir WATSON MC DANIELS TD600L-12-N?

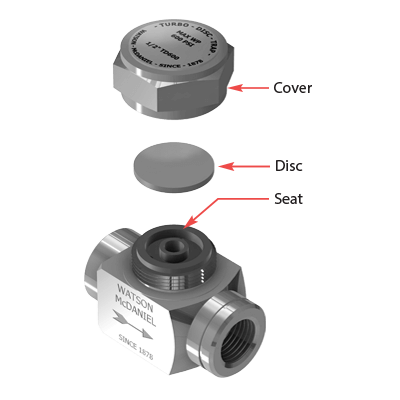

• Construcción robusta de una sola pieza con una única parte móvil (disco) para mínima mantenimiento.
• Asiento y disco de acero inoxidable endurecido que extienden la vida útil en condiciones de alta presión y vapor sobrecalentado.
• Descarga balanceada de tres orificios que reduce la erosión en la zona del asiento.
• Diseño a prueba de congelamiento (freeze-proof) cuando se tubería en orientación vertical para drenaje completo.
• Funcionamiento en cualquier orientación (horizontal preferida), ofreciendo flexibilidad de instalación.

Watson McDaniel es un referente en soluciones de control de fluidos y vapor, garantizando que la trampa termodinámica TD600L-12-N cumple con los más altos estándares de calidad industrial para una gestión eficiente del condensado.

Preguntas frecuentes

¿Para qué aplicaciones se recomienda la trampa de vapor Watson McDaniel TD600L-12-N?

La trampa Watson McDaniel TD600L-12-N se recomienda principalmente para aplicaciones de goteo (drip) como drenaje de condensado en líneas principales y de suministro de vapor, así como para aplicaciones de trazado de vapor (steam tracing). Su diseño con orificio reducido (opción L) la hace ideal para presiones superiores a 150 PSIG.

¿Cuál es el rango de presión de operación del modelo TD600L-12-N?

El modelo TD600L-12-N opera en un rango de presión de 3.5 a 600 PSIG, aunque el fabricante recomienda su uso óptimo para presiones de operación superiores a 30 PSIG para garantizar el mejor rendimiento y longevidad del disco y asiento endurecidos.

¿Es la trampa TD600L-12-N resistente a la congelación en exteriores?

Sí, la trampa termodinámica TD600L-12-N es a prueba de congelamiento (freeze-proof) cuando se instala en orientación vertical, permitiendo el drenaje completo del condensado. Esto la hace apta para instalaciones en exteriores sujetas a bajas temperaturas.

¿Qué materiales se utilizan en la construcción de la TD600L-12-N?

La Watson McDaniel TD600L-12-N tiene construcción totalmente en acero inoxidable: el cuerpo es de 420F SS, la tapa de 416 SS y el disco de 420 SS endurecido, lo que proporciona una vida útil extendida incluso en condiciones de vapor sobrecalentado y alta presión.

¿Puede instalarse la TD600L-12-N en cualquier orientación?

La trampa TD600L-12-N funcionará en cualquier orientación; sin embargo, la orientación horizontal con la tapa hacia arriba es la preferida para la mayor vida útil. La orientación vertical es necesaria para la capacidad de auto-drenaje y protección contra congelamiento.

¿La trampa TD600L-12-N incluye filtro (strainer) integrado?

No, el modelo TD600L-12-N no contiene un filtro integral. Se recomienda instalar un filtro separado aguas arriba para proteger la trampa de la suciedad y la cal de la tubería. Si se desea filtro integrado, se sugiere el modelo TD600S.

¿Es reparable en línea la trampa Watson McDaniel TD600L-12-N?

No, la TD600L-12-N tiene un diseño de cuerpo-asiento de una sola pieza que se considera generalmente no reparable, ya que el asiento no puede repararse si se daña o desgasta. Para diseños reparables en línea, Watson McDaniel recomienda los modelos TD700S, TD900S o UTD450 con conector QuickChange.

¿Cuál es la referencia cruzada de Spirax Sarco para la TD600L-12-N?

La referencia cruzada de Spirax Sarco para la trampa de vapor Watson McDaniel TD600L-12-N es el modelo TD-52.
