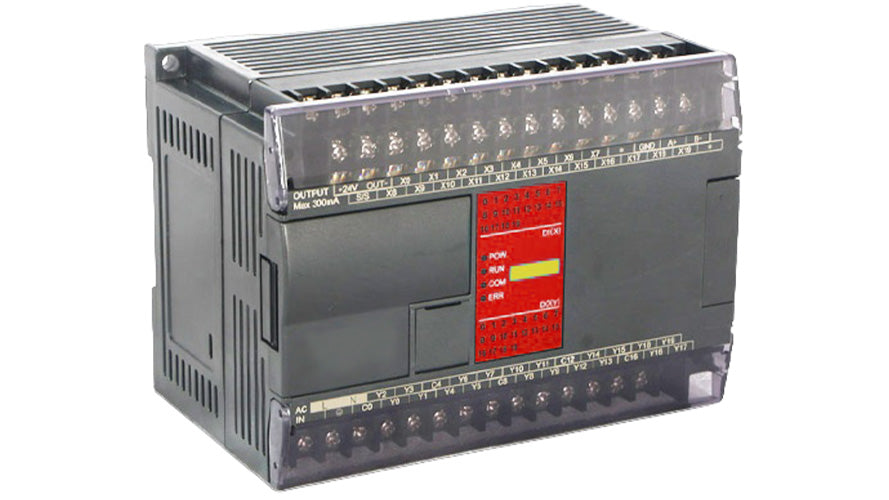

Módulo Remoto Digital HNC TE-20X20Y-TN: 20 Entradas y 20 Salidas Digitales NPN con RS485
El módulo remoto digital HNC TE-20X20Y-TN es una solución de automatización industrial diseñada para expandir la capacidad de E/S de sistemas de control. Con 20 entradas digitales de 24 VDC y 20 salidas digitales tipo transistor NPN, este módulo permite monitorear y controlar dispositivos de campo de manera eficiente. Su puerto de comunicación RS485 con protocolo Modbus RTU facilita la integración en redes industriales, y su aislamiento galvánico garantiza un funcionamiento confiable en entornos con interferencias electromagnéticas.
Especificaciones Destacadas
- Marca: HNC
- Número de artículo / SKU: TE-20X20Y-TN
- Alimentación: 24 VCC, con protección contra polaridad inversa.
- 20 Entradas Digitales (DI): 24 VDC, señal discreta, con aislamiento galvánico.
- 20 Salidas Digitales (DO) tipo Transistor NPN: 24 VDC, corriente máxima 0.5 A por canal, con protección contra cortocircuitos y sobrecargas.
- Comunicación RS485: Protocolo Modbus RTU, velocidad configurable entre 9600 bps y 115200 bps, distancia hasta 1200 metros.
- Indicadores LED: Para cada entrada/salida, comunicación TX/RX y alimentación.
- Protección: Aislamiento galvánico entre entradas, salidas y RS485; clasificación IP20.
- Montaje: Riel DIN, dimensiones aproximadas 150 mm x 100 mm x 35 mm.
- Certificaciones: CE, UL, RoHS, EMC.
Aplicaciones y Usos Comunes
- Automatización de líneas de producción y maquinaria industrial.
- Monitoreo y control de sensores y actuadores en plantas de manufactura.
- Expansión de puntos de E/S en sistemas PLC y controladores lógicos.
- Sistemas de control de procesos en industrias como alimentos, bebidas, química y farmacéutica.
- Integración en redes Modbus RTU para supervisión y adquisición de datos.
¿Por qué elegir HNC TE-20X20Y-TN?
- Alta densidad de E/S en un solo módulo: 20 entradas y 20 salidas optimizan el espacio en armarios de control.
- Aislamiento galvánico integral protege contra interferencias electromagnéticas y picos de voltaje, aumentando la fiabilidad.
- Salidas NPN con protección contra cortocircuitos y sobrecargas, adecuadas para cargas inductivas.
- Comunicación RS485 Modbus RTU, estándar en la industria, facilita la integración con la mayoría de los PLC.
- Montaje en riel DIN y diseño compacto simplifican la instalación y el mantenimiento.
HNC es reconocido por fabricar equipos de automatización robustos y duraderos. El módulo TE-20X20Y-TN es una opción confiable para proyectos que requieren expansión de E/S con comunicación industrial, respaldado por certificaciones internacionales y un diseño orientado a la operación continua en entornos exigentes.
Preguntas Frecuentes
¿Qué es el módulo remoto digital HNC TE-20X20Y-TN y para qué sirve?
El módulo remoto digital HNC TE-20X20Y-TN es un dispositivo de automatización industrial que proporciona 20 entradas digitales y 20 salidas digitales tipo transistor NPN. Se utiliza para expandir la capacidad de E/S de un sistema de control, permitiendo monitorear sensores y controlar actuadores desde una ubicación remota a través de comunicación RS485 Modbus RTU.
¿Cuáles son las especificaciones clave del TE-20X20Y-TN?
El TE-20X20Y-TN opera con alimentación de 24 VCC, tiene 20 entradas digitales a 24 VDC y 20 salidas digitales NPN con corriente máxima de 0.5 A por canal. Incluye puerto RS485 con protocolo Modbus RTU, velocidades configurables desde 9600 bps hasta 115200 bps, aislamiento galvánico en entradas, salidas y comunicación, y montaje en riel DIN.
¿Cómo se instala el módulo HNC TE-20X20Y-TN?
El módulo HNC TE-20X20Y-TN se monta en riel DIN dentro de un armario de control. La instalación requiere conectar la alimentación de 24 VCC, las señales de los dispositivos de campo a los bornes de entradas y salidas, y el cable de comunicación RS485 a los terminales correspondientes. Es importante respetar la polaridad y verificar que la fuente de alimentación tenga capacidad suficiente para las salidas activas.
¿Qué tipo de salidas tiene el TE-20X20Y-TN y qué cargas puede manejar?
El TE-20X20Y-TN tiene salidas digitales tipo transistor NPN. Cuando una salida está activa, conecta la carga a tierra (0V). Cada salida puede manejar hasta 0.5 A a 24 VDC, por lo que es adecuada para controlar relés, contactores, válvulas solenoides y otros dispositivos de baja potencia. Las salidas incluyen protección contra cortocircuitos y sobrecargas.
¿El módulo TE-20X20Y-TN es compatible con PLCs que usan Modbus RTU?
Sí, el módulo TE-20X20Y-TN utiliza comunicación RS485 con protocolo Modbus RTU, que es un estándar ampliamente soportado por la mayoría de los PLCs y sistemas de control industrial. Puede integrarse como esclavo en una red Modbus, permitiendo leer las entradas y escribir las salidas desde el maestro.
¿Cuál es el aislamiento galvánico del módulo HNC TE-20X20Y-TN?
El módulo HNC TE-20X20Y-TN proporciona aislamiento galvánico entre las entradas digitales, las salidas digitales y el puerto de comunicación RS485. Este aislamiento protege el circuito interno contra interferencias electromagnéticas, picos de voltaje y bucles de tierra, mejorando la fiabilidad en entornos industriales.
¿Qué certificaciones tiene el módulo TE-20X20Y-TN?
El módulo TE-20X20Y-TN cuenta con certificaciones CE, UL, RoHS y EMC, lo que garantiza el cumplimiento de estándares de seguridad y compatibilidad electromagnética para su uso en aplicaciones industriales.
¿Dónde puedo obtener la ficha técnica o cotización del TE-20X20Y-TN?
Puede solicitar la ficha técnica o una cotización del módulo remoto digital HNC TE-20X20Y-TN a través del proveedor autorizado (por ejemplo, Seguridad y Control). La ficha técnica incluye diagramas de conexión, dimensiones exactas y especificaciones detalladas. Para una cotización, contacte al equipo de ventas indicando el SKU TE-20X20Y-TN.
