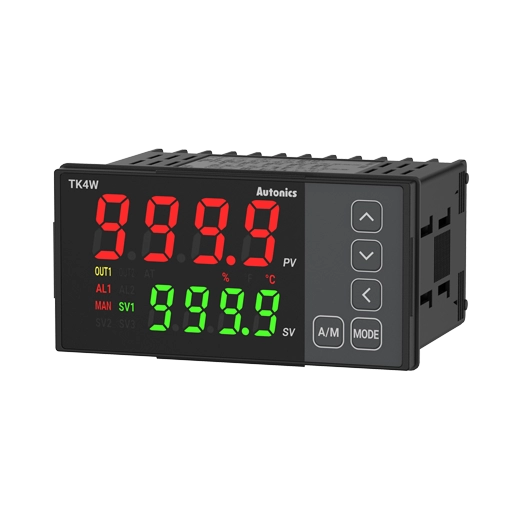

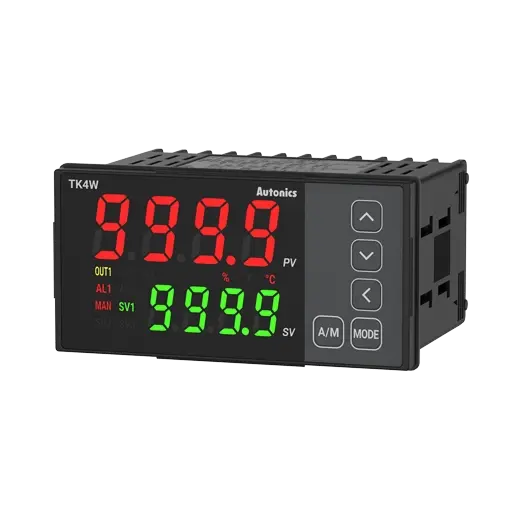

Controlador de temperatura PID TK4W-A4CR Autonics
El TK4W-A4CR de Autonics es un controlador de temperatura PID de alto rendimiento diseñado para aplicaciones de automatización y control de procesos que requieren precisión y fiabilidad. Este equipo es utilizado por ingenieros de instrumentación, integradores de sistemas y personal de mantenimiento para regular la temperatura en hornos, calderas, máquinas de inyección, sistemas HVAC y líneas de producción. Resuelve el problema de mantener una temperatura estable y repetible en procesos críticos, minimizando el error y el consumo energético.
Beneficios principales
- Precisión en el control: El método de control PID (P, PI, PD, PID o ON/OFF) permite ajustar la respuesta del sistema a las necesidades específicas del proceso, reduciendo oscilaciones y mejorando la calidad del producto final.
- Versatilidad de entradas: Acepta termopares (K, J, E, T, B, R, S, N, C, G, L, U, Platinel II), RTD (DPt100, DPt50, JPt100, Cu100, Cu50, Nikel 120) y señales analógicas (0-100 mV, 0-5 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA), lo que lo hace compatible con la mayoría de los sensores industriales.
- Rapidez de respuesta: Con un ciclo de muestreo de 50 ms, el controlador reacciona rápidamente a cambios en la temperatura, manteniendo la estabilidad del proceso.
- Protección frontal IP65: El panel frontal está protegido contra polvo y chorros de agua, ideal para entornos industriales donde se requiera limpieza o exista humedad.
- Múltiples opciones de salida: Ofrece salida de control por corriente (0/4-20 mA) o SSR (11 VDC), más una salida de relé (250 VAC, 3 A) para alarma o transmisión, facilitando la integración con actuadores y sistemas de monitoreo.
Aplicaciones
- Control de temperatura en hornos industriales y túneles de secado.
- Regulación en máquinas de inyección de plástico y extrusión.
- Supervisión en calderas y sistemas de calefacción.
- Automatización en plantas de tratamiento térmico.
- Paneles de control en líneas de envasado y embotellado.
Características principales
- Visualización LED de 4 dígitos y 7 segmentos.
- Control ON/OFF, P, PI, PD, PID.
- Entrada universal para termopar, RTD o analógica.
- Ciclo de muestreo de 50 ms.
- Salida de control 1: corriente (0/4-20 mA) o SSR (11 VDC).
- Salida de control 2: relé (250 VAC, 3 A).
- Opciones de entrada: CT, Digital (DI-1/2).
- Opciones de salida: Alarma 1/2, Transmisión (4-20 mA).
- Alimentación: 100-240 VAC, 50/60 Hz.
- Protección IP65 en panel frontal.
Especificaciones técnicas
| Método de visualización | 4 dígitos 7 segmentos LED |
| Método de control | ON/OFF, P, PI, PD, PID |
| Tipo de entrada | Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (CC), Platinel II. RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω. Analógico: 0-100 mV, 0-5 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA |
| Ciclo de muestreo | 50 ms |
| Salida de control 1 | Corriente (0/4-20 mA) o SSR (11 VDC) [ON/OFF] |
| Salida de control 2 | Relé (250 VAC, 3 A) |
| Opción de entrada | CT, Digital (DI-1/2) |
| Opción de salida | Alarma 1/2, Transmisión (4-20 mA) |
| Fuente de alimentación | 100-240 VAC, 50/60 Hz |
| Protección | IP65 (panel frontal) |
| Precisión del display (RTD/Termopar) | A temperatura ambiente (23 °C ± 5 °C): (PV ± 0.3 % o ± 1 °C, el valor más alto) ± 1 dígito. Fuera de rango: (PV ± 0.5 % o ± 2 °C, el valor más alto) ± 1 dígito |
| Precisión del display (analógico) | A temperatura ambiente (23 °C ± 5 °C): ± 0.3 % F.S. ± 1 dígito. Fuera de rango: ± 0.5 % F.S. ± 1 dígito |
| Precisión del display (entrada CT) | ± 5 % F.S. ± 1 dígito |
| Histéresis | RTD/Termopar: 1 a 100 °C/°F (0.1 a 100.0 °C/°F) variable. Analógica: 1 a 100 dígitos |
| Banda proporcional | 0.1 a 999.9 °C/°F (0.1 a 999.9 %) |
| Tiempo integral | 0 a 9999 s |
| Tiempo derivativo | 0 a 9999 s |
| Período de control | Salida de relé/SSR: 0.1 a 120.0 s. Salida de corriente: 1.0 a 120.0 s |
| Reinicio manual | 0.0 a 100.0 % |
| Temperatura ambiente | Operación: -10 a 50 °C. Almacenamiento: -20 a 60 °C |
| Humedad ambiente | Operación: 35 a 85 % RH. Almacenamiento: 35 a 85 % RH |
| Tipo de aislamiento | Doble aislamiento o aislamiento reforzado (resistencia dieléctrica entre entrada de medición y potencia: 2 kV) |
| Peso | 211 g aprox. (141 g aprox. sin empaque) |
¿Qué es el TK4W-A4CR?
Es un controlador de temperatura PID de la serie TK4W de Autonics, con display LED de 4 dígitos, entradas universales y múltiples opciones de salida. Está diseñado para procesos que requieren un control preciso y estable de temperatura, con capacidad de configurar distintos modos de control (ON/OFF, P, PI, PD, PID).
¿Para qué sirve?
Sirve para regular y mantener la temperatura de un proceso industrial dentro de un rango específico, utilizando sensores como termopares o RTD. Es ideal para hornos, calderas, máquinas de inyección y cualquier sistema donde la temperatura influya en la calidad del producto.
¿Cómo funciona?
El controlador recibe la señal de un sensor de temperatura, la compara con el valor deseado (setpoint) y ajusta la salida de control (corriente o SSR) para minimizar el error. Utiliza un ciclo de muestreo de 50 ms y permite configurar parámetros PID para optimizar la respuesta del sistema.
¿Dónde se utiliza?
Se utiliza en tableros de control de plantas industriales, laboratorios de pruebas, sistemas HVAC industriales, equipos de proceso térmico y maquinaria OEM que requiera control de temperatura.
¿Qué ventajas ofrece?
Ofrece alta precisión (±0.3 %), respuesta rápida (50 ms), compatibilidad con múltiples sensores, protección IP65 en el frontal y flexibilidad de configuración. Su doble salida permite controlar actuadores y generar alarmas simultáneamente.
Preguntas frecuentes
¿Qué alimentación eléctrica requiere?
El TK4W-A4CR funciona con 100-240 VAC, 50/60 Hz.
¿Qué tipo de protección tiene?
El panel frontal cuenta con protección IP65, resistente al polvo y chorros de agua. El equipo cuenta con doble aislamiento o aislamiento reforzado.
¿Qué tipo de entrada acepta?
Acepta termopares (K, J, E, T, B, R, S, N, C, G, L, U, Platinel II), RTD (DPt100, DPt50, JPt100, Cu100, Cu50, Nikel 120) y señales analógicas (0-100 mV, 0-5 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA).
¿Qué tipo de salida incorpora?
Incorpora una salida de control configurable como corriente (0/4-20 mA) o SSR (11 VDC), y una segunda salida de relé (250 VAC, 3 A) que puede usarse como alarma o transmisión.
¿Qué accesorios incluye?
El producto se entrega con el manual de usuario y empaque. No se incluyen sensores ni cables de conexión.
¿Cómo se instala?
Se instala en panel (corte de 45x45 mm) y se fija con tornillos o clips. Las conexiones eléctricas se realizan mediante bornes de tornillo en la parte posterior.
¿Es compatible con sensores NPN o PNP?
El controlador acepta entradas digitales (DI-1/2) para funciones auxiliares, pero no está diseñado para conexión directa de sensores de proximidad NPN/PNP. Se recomienda revisar el manual para más detalles.
